www.mog-t.ru

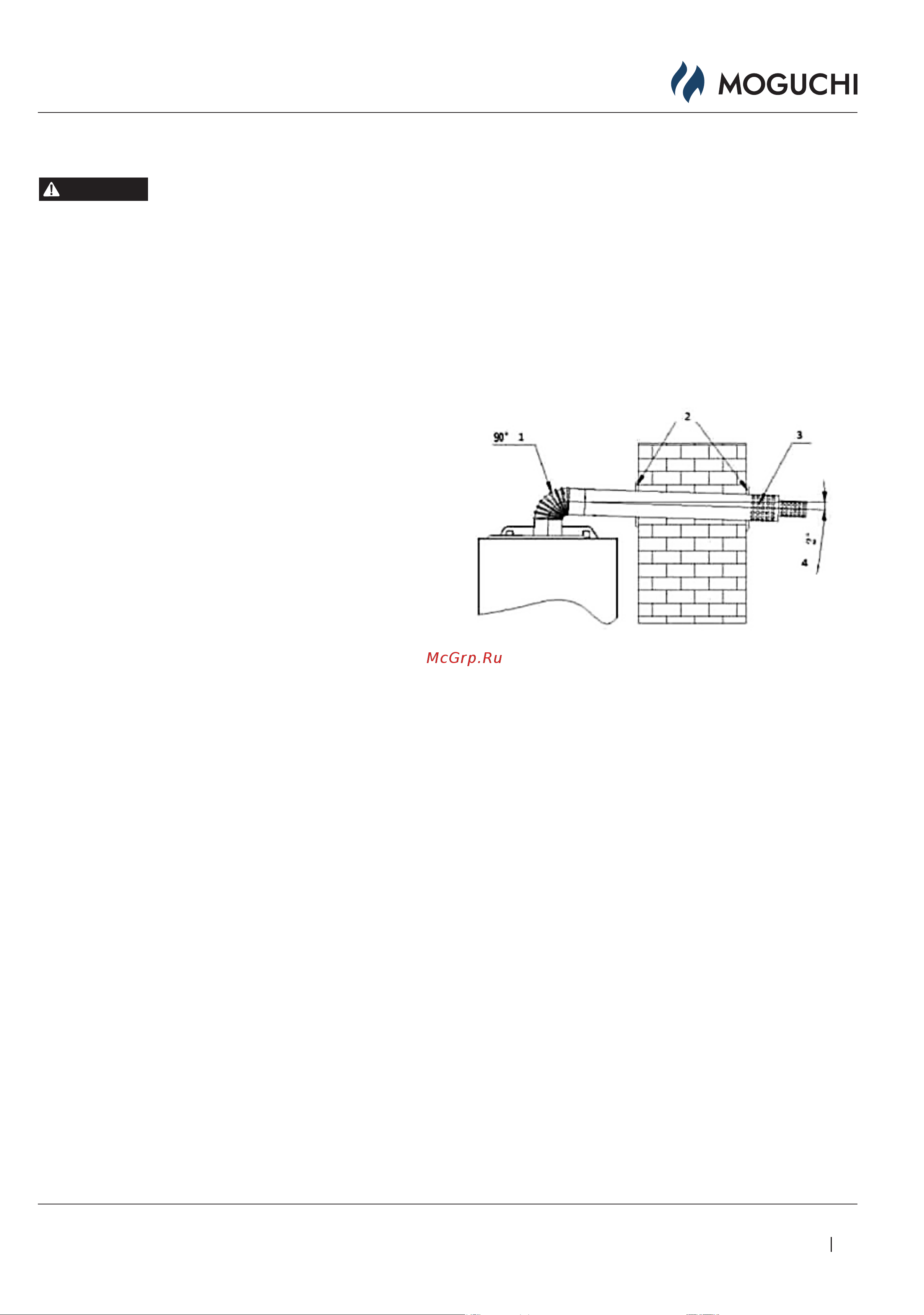

(Рис. 14)







        

       





Особые указания при монтаже трубы дымоотвода:

• Для обеспечения надежной и эффективной работы котла, следует ис-

пользовать имеющиеся в продаже системы дымоотведения и подвода

воздуха для горения (коаксиальные, типа «труба в трубе» диаметром

60/100мм или раздельные системы дымоходов и воздуховодов диаме-

тром 80мм) заводского изготовления, специально предназначенными

для использования с настенными газовыми котлами;

• Оголовок дымоотводной и воздухозаборной трубы должен быть вы-

веден за пределы помещения и сообщаться с атмосферой. При отсут-

ствии трубы дымоотвода котел запрещен к использованию;

• Зазор между трубой дымоотвода и отверстием в стене, нельзя запол-

нять цементными наполнителями;

• Запрещаются включение и эксплуатация котла с системой дымоуда-

ления / подвода воздуха для горения, максимальная допустимая длина

которой превышает указанные ниже значения для различных возмож-

ных типов (коаксиальные, типа «труба в трубе» диаметром 60/100мм

или раздельные системы дымоходов и воздуховодов диаметром 80мм);

• Запрещаются включение и эксплуатация котла с системой дымоудале-

ния / подвода воздуха для горения без уклона дымоотводящей трубы

менее 2° в сторону «от котла» (в сторону улицы);

• При выборе места размещения оголовка должны быть предусмотрены

расстояния не менее 500 мм от материалов, чувствительных к воздей-

ствию продуктов сгорания (например, карнизы и водостоки из пласти-

ка, дерева и т.д.), или же должны приниматься адекватные защитные

меры в отношении данных материалов;

• При прокладке дымохода раздельной системы дымоудаления / под-

вода воздуха для горения для котлов с закрытой камерой сгорания

обязательно следует предусматривать достаточную теплоизоляцию

в местах пересечения ими конструкций из сгораемых материалов со-

гласно требованиям противопожарной безопасности, так как темпера-

тура поверхности дымохода может достигать значений до 180 °С. Уд-

линительные участки такого дымохода внутри или снаружи помещения

при прохождении в зоне, где возможно его нечаянное касание людьми,

должны быть ограждены или теплоизолированы;

• Для нормальной работы котла должен быть предусмотрен отвод обра-

зующегося в дымоходе конденсата наружу, для этого горизонтальные

участи труб для отвода дымовых газов и подвода воздуха для горения

необходимо прокладывать с уклоном 2° вниз ОТ КОТЛА;

• При наличии в системе дымо-/воздуховода вертикальных участков

дымохода, тем более проходящих в неотапливаемых помещениях и

снаружи здания,обязательно сразу же после котла необходимо уста-

новить конденсатоотводчик - уловитель образующегося в дымоходе

конденсата, с отводом конденсата в канализацию. В противном случае

конденсат из дымохода будет попадать непосредственно в котел, что

приведет к постоянному шуму при работе котла (характерное шипение

испаряющейся воды) и его выходу из строя;

• К одной системе отвода дымовых газов может быть подсоединен

только один котел (однако несколько индивидуальных систем дымо-

отведения от каждого котла могут подключаться к одному общему

коллективному дымоходу (дымо-/воздуховоду) в соответствии с дей-

ствующими федеральными и местными нормами по установке газои-

спользующего оборудования;

• Вся конструкция дымо-/воздуховодной системы должна быть свобод-

на от механических нагрузок и напряжений, которые могут привести к

нарушению уплотнений и разгерметизации дымо-/воздуховода. С этой

целью рекомендуется установка крепежных хомутов из расчета не ме-

нее 1 точки крепления на каждый сегмент дымо-/воздуховода, но не

реже чем через 1 м;

• При выборе места расположения оголовка трубы для выброса про-

дуктов сгорания следует учитывать, что при низких температурах из

оголовка будет вытекать конденсат (это нормальное явление), а также

возможно образование льда;

• Конфигурация системы дымо-/воздуховодов должна быть постоянно

нисходящей в направлении от котла, без образования петель, в кото-

рых может скапливаться влага и конденсат;





Если для использования с котлом была выбрана коаксиальная система

дымо- /воздуховода типа «труба в трубе», то для подключения к кот-

лу следует использовать имеющиеся в продаже коаксиальные системы

ды моотведения и подвода воздуха для горения типа «труба в трубе»

ди аметром 60/100мм заводского изготовления, специально предназна-

ченными для использования с настенными газовыми котлами, у которых

внутренний дымоходный канал на стороне подсоединения к котлу имеет

раструб внутренним диаметром 61-62 мм с надежным, плотно одеваю-

щимся на выхлопной патрубок котла жаропрочным силиконовым уплотне-

нием, смотри рис. 14.

1 - 90° патрубок; 2 - фланец трубы дымоотвода; 3 - труба дымоотвода;

4 - уклон 2°.



• Для пересечения наружной стены здания трубой дымо-/воздуховода в

наружной стене проделывается отверстие диаметром 120 мм.

• Зазор 10мм между наружной поверхностью трубы коаксиальной си-

стемы 60/100 мм и отверстием в стене используется для придания

трубе дымо-/воздуховода необходимого уклона наружу и возможно-

сти демонтажа или изменения положения. Зазор должен заполнять-

ся теплоизоляцией для предотвращения воздействия на конструкцию

стены холодной наружной поверхности трубы (опасность образования

конденсата внутри конструкции стены) и заделываться с внутренней

и наружной стороны стены подходящим по температурным условиям

силиконовым или другим герметиком;

• Конец трубы для выброса продуктов сгорания/забора воздуха для го-

рения должен выступать из наружной стены на расстояние не менее

двух ее диаметров. Оголовок трубы для забора наружного воздуха и/

или выброса продуктов сгорания должен иметь специальную защиту

от попадания внутрь атмосферных осадков и посторонних предметов,

а также от задувания ветром;

• На трубу дымоотвода с внутренней и внешней стороны надеть деко-

ративные фланцы;

• Следует обеспечить уплотнение в местах соединения трубы дымоот-

вода с одним концом 90° патрубка, соединение гнезда котла с другим

концом этого соединения;

• На месте соединения 90° патрубка и трубы дымоотвода наклеивают

уплотнительную ленту или устанавливают уплотнительный хомут.





В зависимости от фактического места установки котла можно столкнуться

с ситуацией когда длины трубы дымоотвода будет недостаточно для мон-

тажа, или же необходим дополнительный поворот на 90°, тогда возможно,

основываясь на фактической потребности, заказать удлинение трубы или

дополнительные отводы 90°, смотри рис. 15.
