ШАГ 4
1.

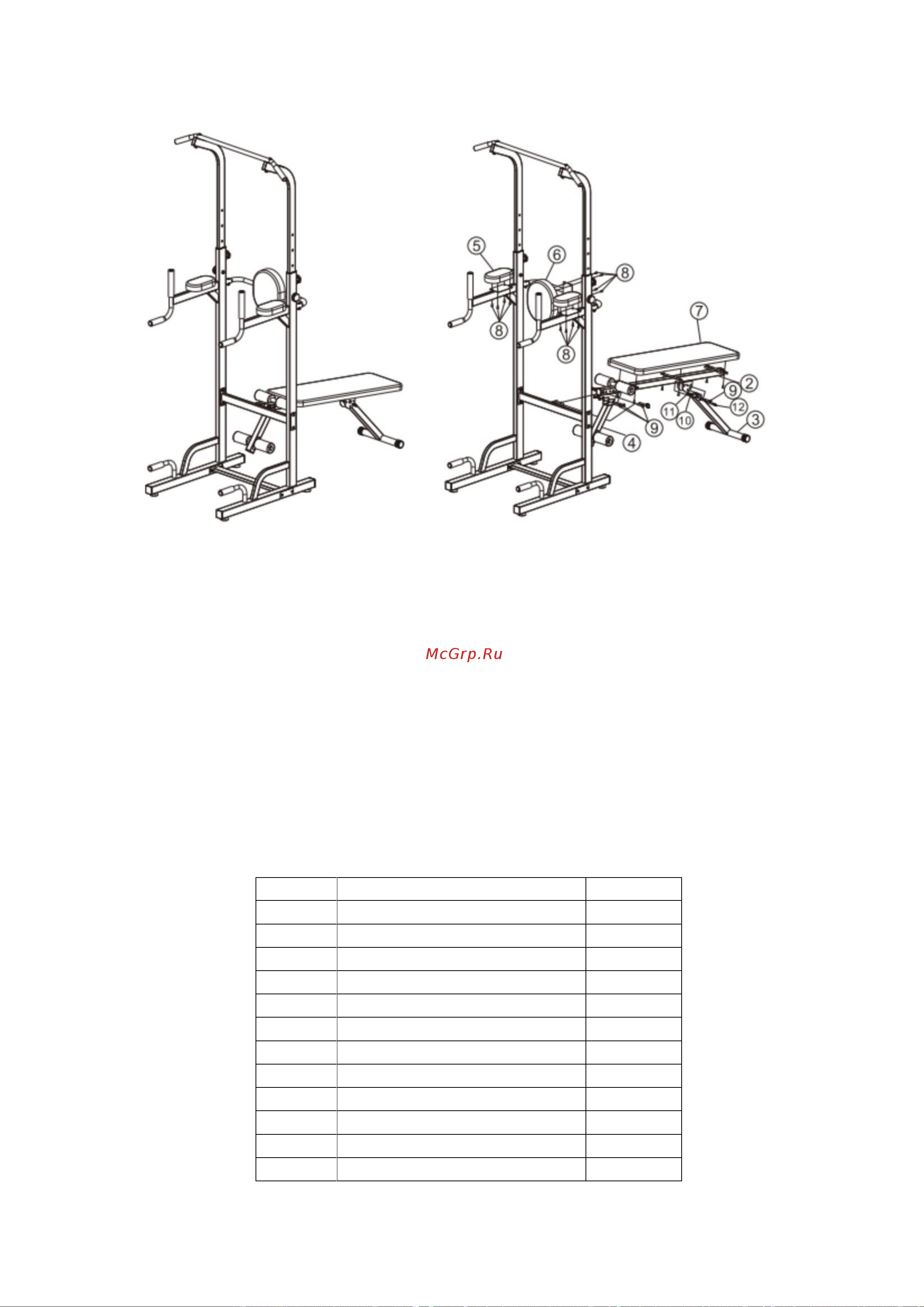

Выровняйте и зафиксируйте раму (2), как показано на рисунке, с помощью винта
(9), плоской шайбы (10) и контргайки (11).
2.
Установите стабилизатор (3) и также выровняйте, как показано на рисунке, с
помощью винта (9), плоской шайбы (10) и контргайки (11). Вставьте штифт для того,
чтобы зафиксировать детали.
3.
Выровняйте деталь (4), как показано на рисунке, с помощью 2 винтов (9), 2
плоских шайб (10) и контргайки (11).
4.
Выровняйте подлокотники (5), как показано на рисунке, с помощью 4 винтов
(8). Используйте тот же метод для того, чтобы зафиксировать 2 другие боковые
накладки.
5.
Выровняйте спинку (6), как показано на рисунке, с помощью 4 винтов (8).
6.
Выровняйте сиденье (7), как показано на рисунке, с помощью 8 винтов (8). Когда
все винты будут установлены, зафиксируйте детали гаечным ключом.
№
Описание
Кол-во
1
Деталь из сборки шага 3
1
2
Основная рама
1
3
Стабилизатор
1
4
Крепление
1
5
Подлокотники
2
6
Спинка
1
7
Сиденье
1
8
Болт М6*15
9
Шестигранный винт М8*55
4
10
Шайба Ф8
4
11
Нейлоновая гайка М8
4
12
Штифт
2
