Сборка оборудования

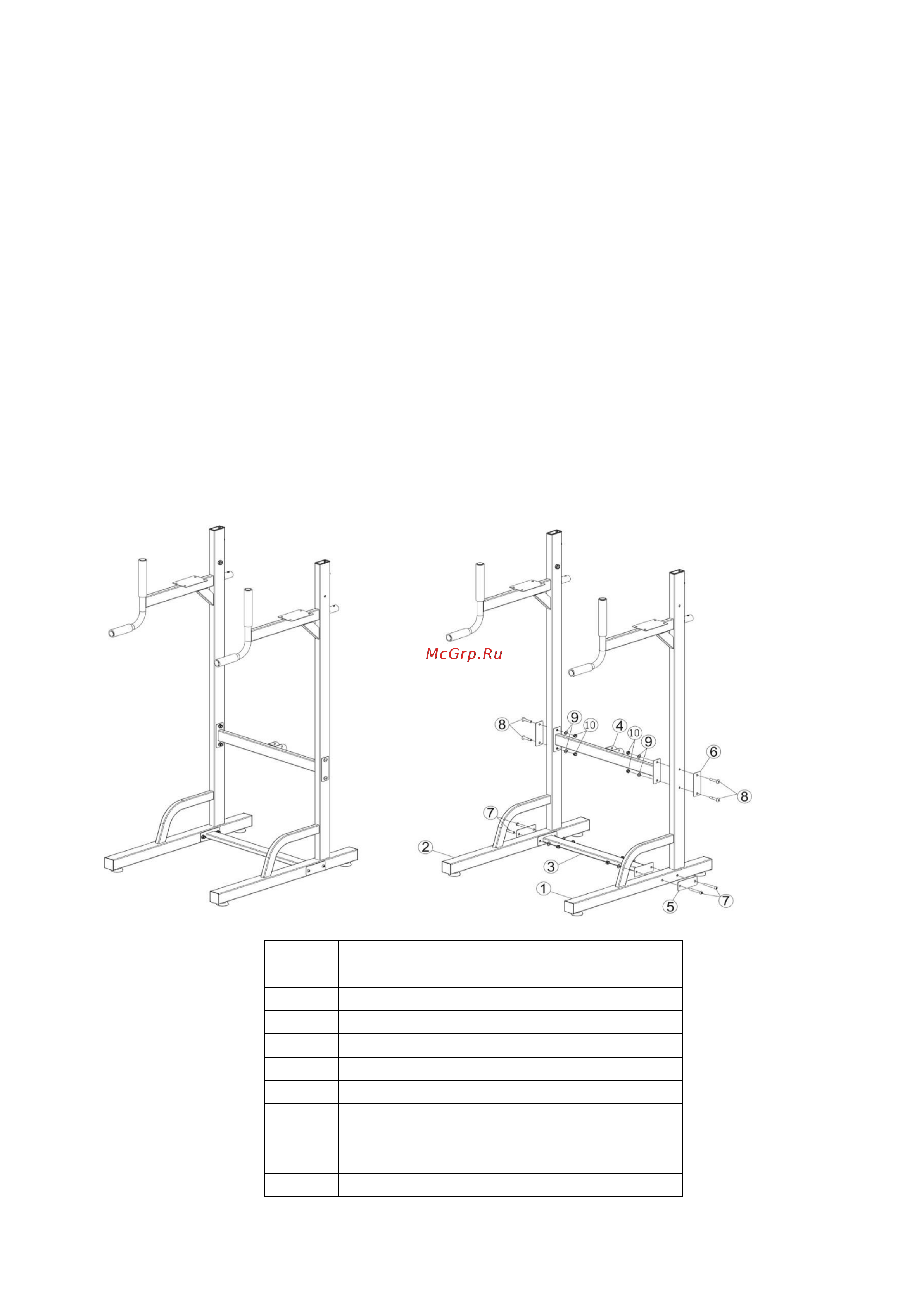

ШАГ 1

Инструменты: ключ 13-15 мм, шестигранный ключ 5 мм.

Примечание: рекомендуется, чтобы два или более человек занимались сборкой,

чтобы избежать повреждений или травм во время установки тренажера.

1. Установите нижнее крепление (3) на левой опорной стойке (1), выровняйте

отверстия, затем закрепите все детали с помощью бокового крепления (5), двух

винтов M8*65 (8), двух плоских шайб (9), двух гаек M8 (10).

2. Соберите вместе также детали (2), (3) и (5).

3. В соответствии с конструкцией расположите левое и правое крепления, а затем

установите 4 винта (8), 4 плоских шайбы (9), 4 контргайки (10), 2 фиксатора (6).

4. После того, как все винты будут установлены, затяните все детали с помощью ключа.

№

Описание

Кол-во

Правый стабилизатор

Левый стабилизатор

Нижнее крепление

Центральное крепление

Фиксатор

Винт М8*65

Винт М8*45

Шайба ф8

Нейлоновая гайка М8
