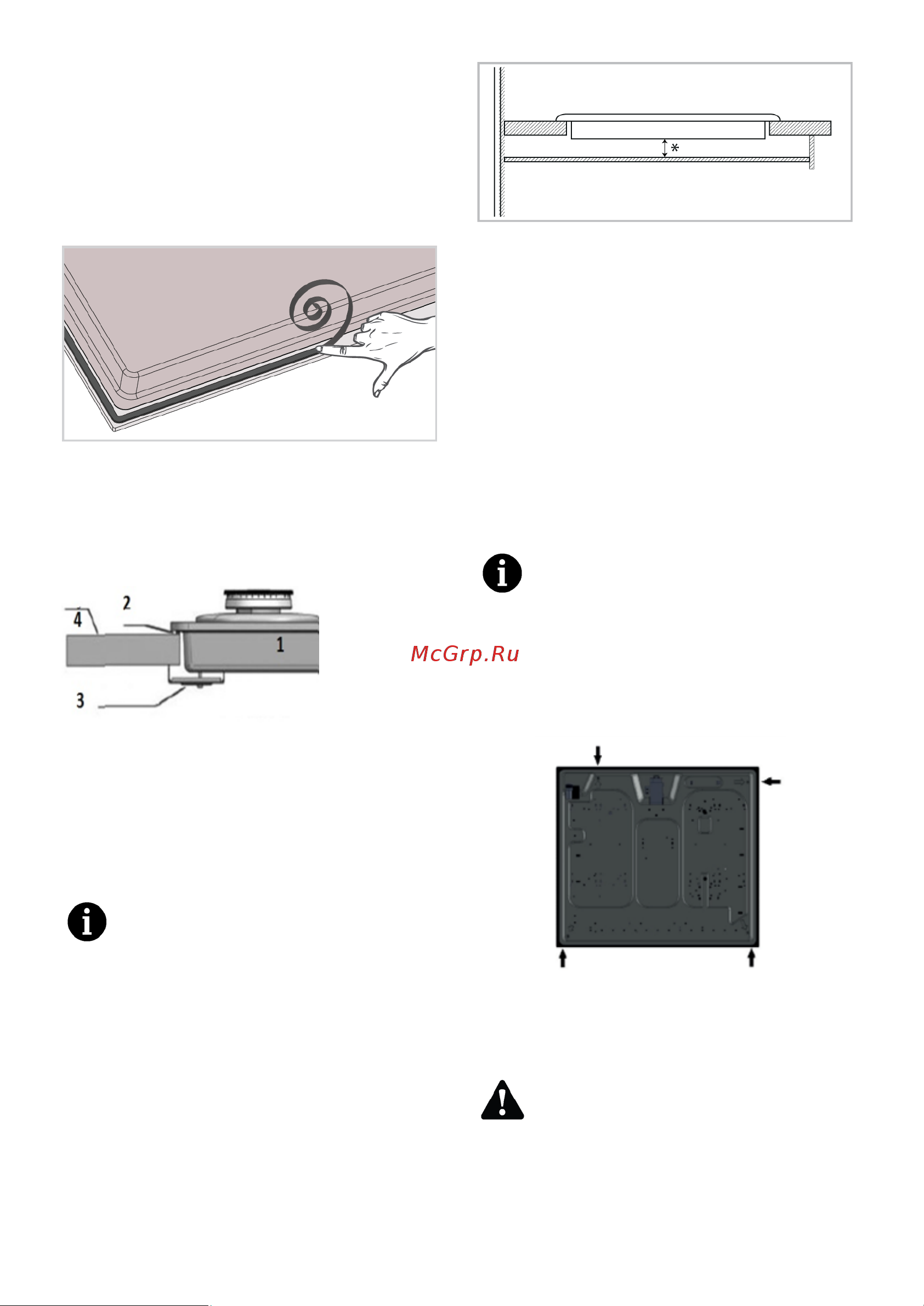

3. При установке варочной панели
нанесите уплотнительную прокладку,
находящуюся в упаковке, по периметру
варочной панели, как показано на
следующем рисунке, чтобы она
выступала на 1-2 мм от внешнего края
стекла.
4. Положите варочную панель на
столешницу и выровняйте ее.
5. Закрепите варочную панель
монтажными зажимами, вставив их в
отверстия с нижней стороны корпуса.
1 Варочная панель
2 Винт
3 Монтажный зажим
4 Столешница
Если варочная панель
устанавливается на кухонный
шкафчик, необходимо отделить ее
от шкафчика полкой, как показано
на рисунке выше. При установке
над встроенной духовкой в этом
нет необходимости.
Если под варочной панелью находится
выдвижной ящик, что позволяет
дотронуться до нее снизу, необходимо
закрыть нижнюю сторону корпуса
деревянной панелью.
* мин. 15 мм
Если изделие установлено на
выдвижном ящике, пространство
составляет мин. Должно быть 15 мм.
Если изделие будет установлено на
духовке, его следует использовать в
газовых духовках.
мин. Она должна быть 5м, а для
электроплит – не менее 4мм.
Расположение соединительных
отверстий, показанное на рисунке
ниже, является схематическим и
может отличаться в зависимости
от модели изделия. Закрепите их в
соответствии с соединительными
отверстиями на вашем изделии.
После окончания установки вставьте на
место конфорки, накладки конфорок и
решетки.
Не рекомендуется использовать
для присоединения другие
отверстия, так при этом можно
повредить газовую и
электрическую системы.
Вид сзади (отверстия для
подсоединения)
