8
GBN24F, GBN28F, GBN32F, GBN40F,
ГАЗОВЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ
1. NTC датчик температуры отопления
2. Датчик давления теплоносителя
3. NTC датчик температуры ГВС
4. Пластинчатый теплообменник
5. Газовый клапан
6. Электроды розжига и контроля пламени
7. Дымоход
8. Вентилятор
9. Трубка вентури
10. Прессостат дымоудаления
11. Теплообменник
12. Предельный термостат системы отопле¬ния
13. Расширительный бак
14. Горелка
15. Автоматический воздухоотводчик на на¬сосе
16. Предохранительный клапан
17. Вентиль подпитки
18. Насос
19. Байпас
20. Вход контура отопления
21. Вход холодной воды
22. Вход газа
23. Выход контура ГВС
24. Выход контура отопления
1. Прессостат дымоудаления
2. Основной теплообменник
3. Электрод розжига и ионизации
4. Циркуляционный насос
5. Вход контура ОВ
6. Подпитка системы отопления
7. Газовый клапан
8. Выход контура ГВС
9. Выход контура ОВ
10. Датчик давления воды
11. Датчик температуры ОВ
12. Мотор трехходового клапана
13. Горелка
14. Предельный термостат
15. Вентилятор

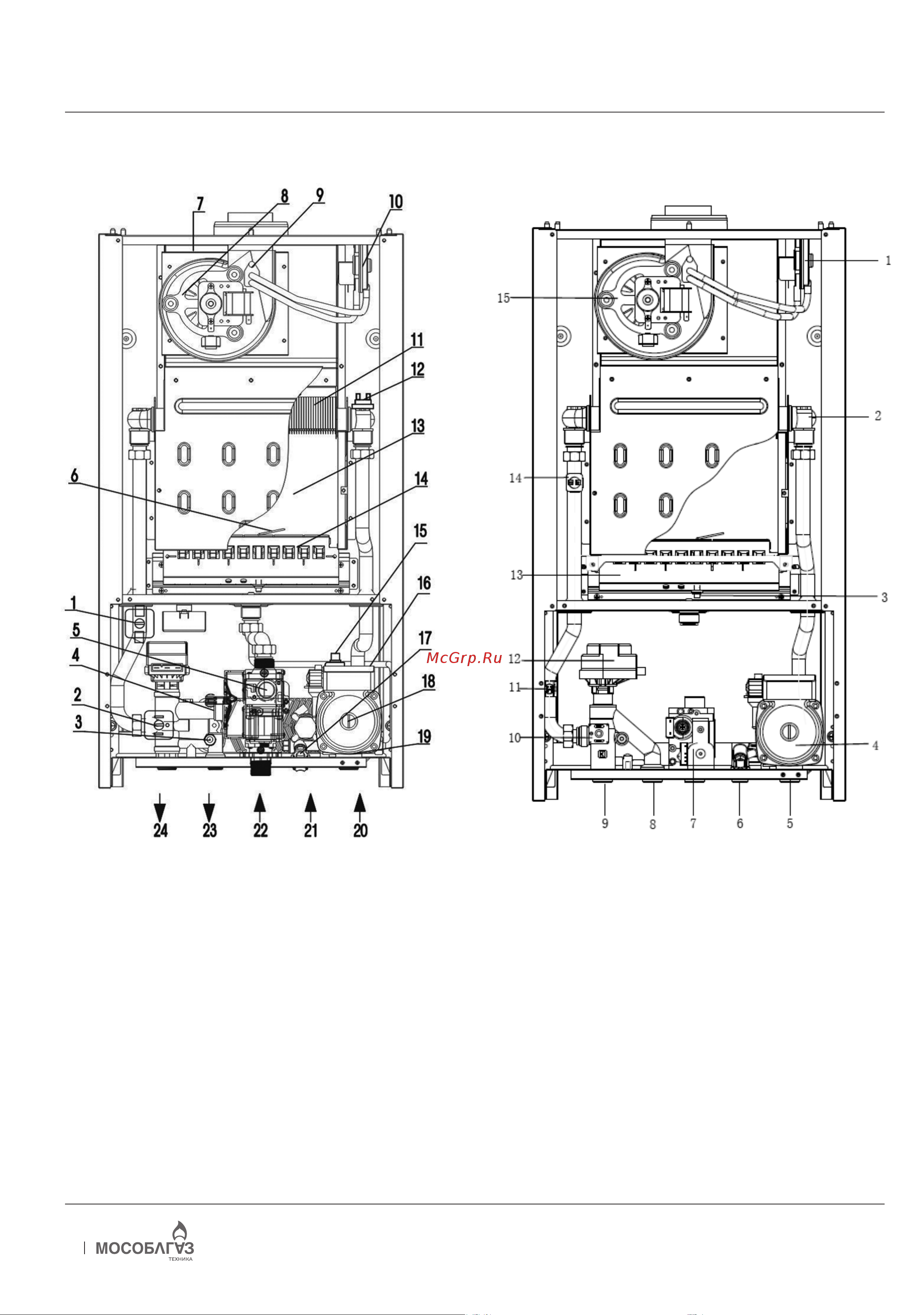

3.5 ВНУТРЕННЕЕ УСТРОЙСТВО ИЗДЕЛИЯ
Модели котлов с пластинчатым теплообменником ГВС GBN24F, GBN28F,
GBN32F, GBN40F
Модели одноконтурных котлов GBN24HF, GBN32HF, GBN40HF
(Рис. 3)
(Рис. 4)
