6

ПРОТОЧНЫЙ ГАЗОВЫЙ ВОДОНАГРЕВАТЕЛЬ

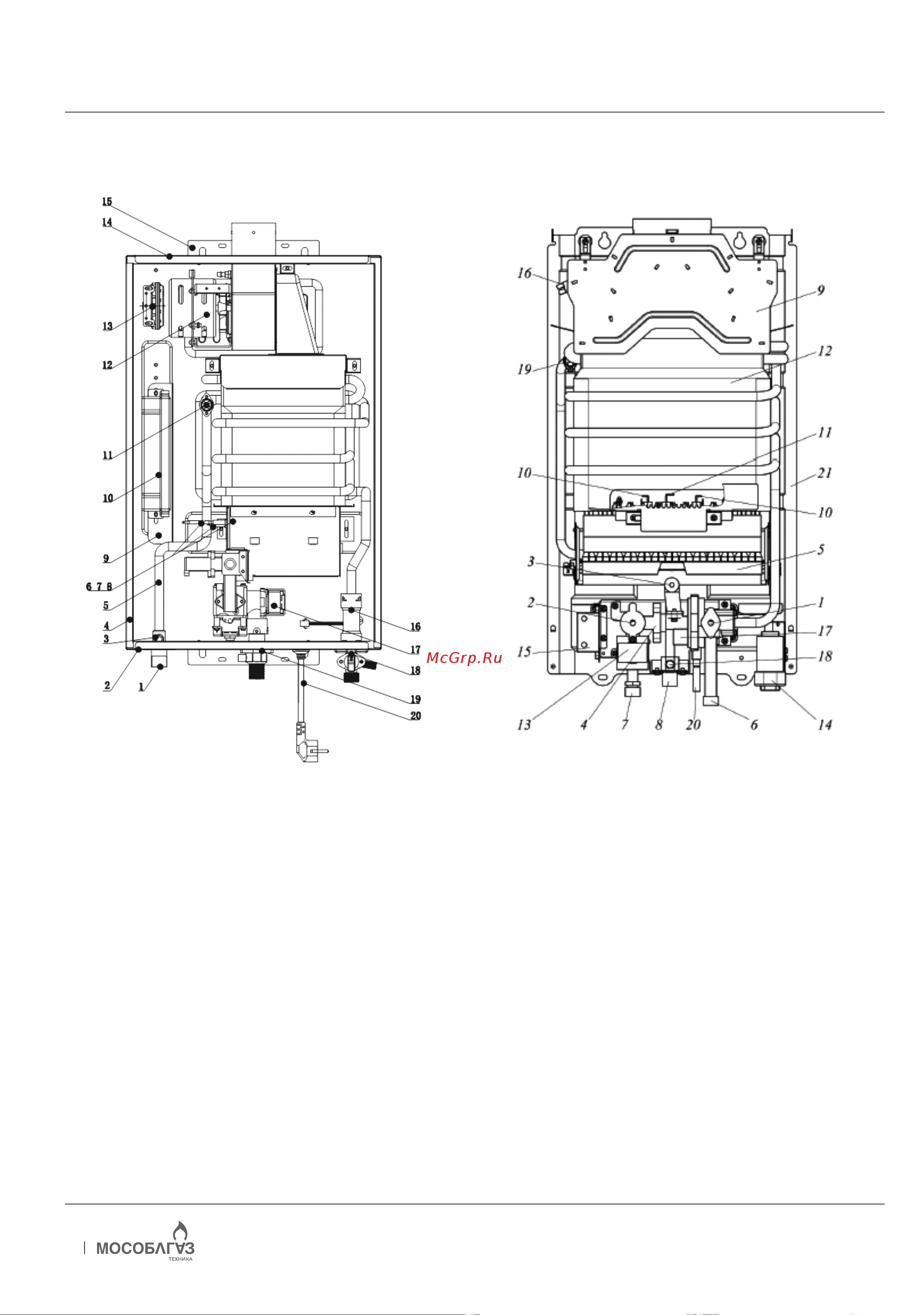

3. КОНСТРУКЦИЯ ИЗДЕЛИЯ СЕРИЯ С

WH10C, WH12C, WH14C

1. Патрубок горячей воды

2. Датчик температуры

3. Нижняя оболочка

4. Теплообменник

5. Горелка

6. Электроды зажигания

7. Электрод ионизационного контроля пламени

8. Теплоизоляционная плита

9. Блок управления

10. Термостат

11. Вентилятор

12. Прессостат

13. Верхний кронштейн

14. Пилон

15. Датчик водяного потока

16. Газовый пропорциональный клапан

17. Патрубок холодной воды

18. Газовый патрубок

19. Кабель питания

1. Регулятор расхода воды

2. Регулятор расхода газа

3. Переключатель режимов “зима-лето”

4. Узел водогазовый 5-горелка

5. Горелка

6. Штуцер подвода холодной воды

7. Штуцер подвода газа

8. Штуцер отвода горячей воды

9. Газоотводящее устройство

10. Свеча

11. Датчик наличия пламени

12. Теплообменник

13. Клапан электромагнитный

14. Отсек батарейный

15. Блок управления электронный

16. Термореле (датчик наличия тяги)

17. Микровыключатель (датчик протока воды)

18. Датчик температуры воды

19. Термореле (датчик перегрева воды)

20. Пробка для слива воды

21. Задняя стенка

(Рис. 1)

(Рис. 2)

2. КОНСТРУКЦИЯ ИЗДЕЛИЯ СЕРИЯ F

WH10F, WH12F, WH14F
