9
www.mog-t.ru
WH10C, WH12C, WH14C, WH10F, WH12F, WH14F

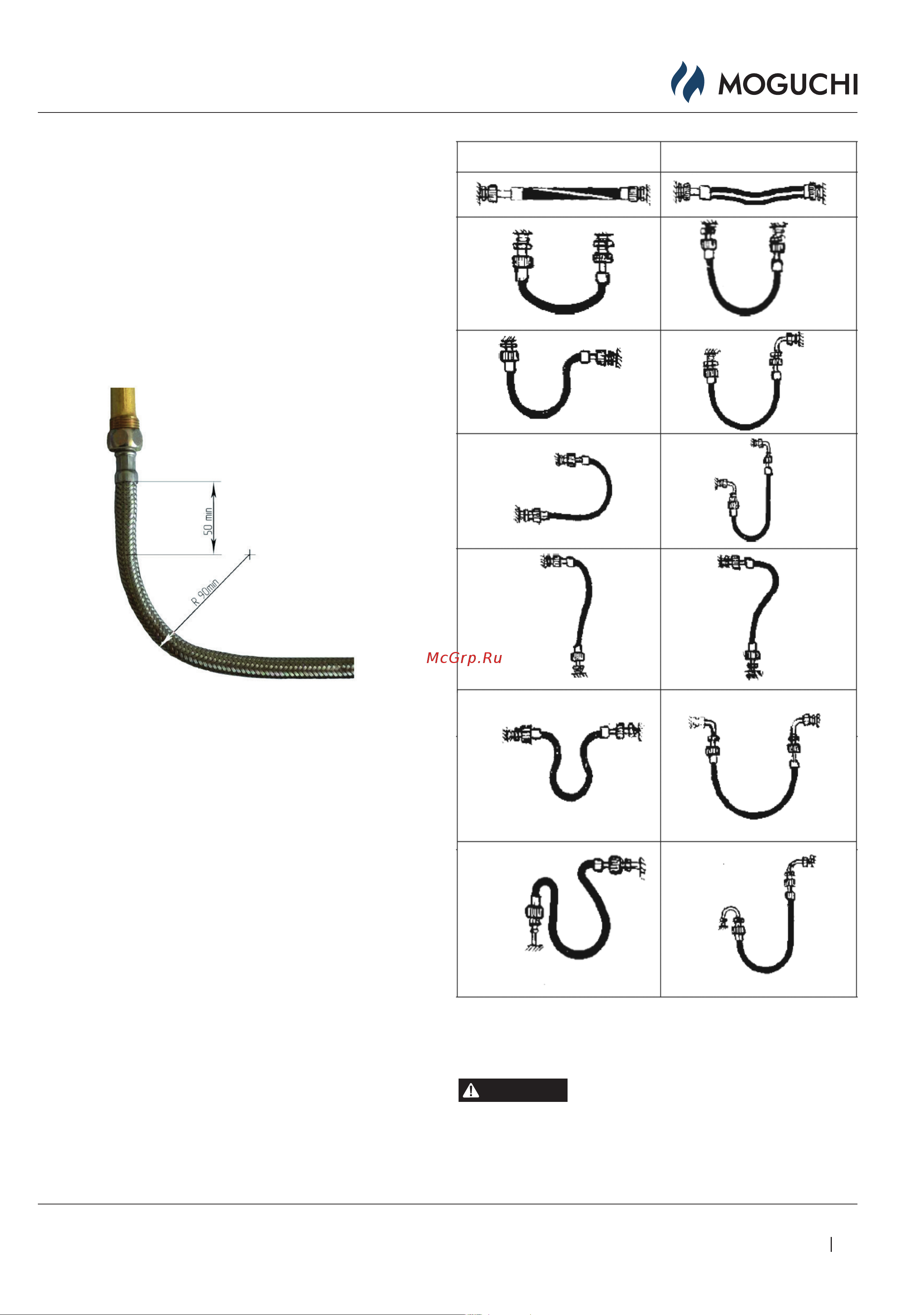

неправильно правильно
(Рис. 7)
5.4. ПРАВИЛА МОНТАЖА АППАРАТА ПРИ ПОМОЩИ
ГИБКИХ ШЛАНГОВ
Гибкие рукава, применяемые для подключения газа и воды должны иметь
сертификат соответствия, где должны быть указаны технические условия
на поставку, область их применения, срок службы и технические харак-
теристики. По истечении срока службы, указанного в сертификате, рукав
должен быть обязательно заменен.
При подключении аппарата при помощи гибких рукавов необходимо со-
блюдать правила монтажа, которые не допускают:
• скручивание шланга относительно продольной оси;
• установку шланга с изгибом вблизи наконечников. Длина участка
шланга у заделки, который не должен подвергаться изгибу, должна
быть не менее 50 мм. Минимально допустимый радиус изгиба шланга,
измеряемый по внешней образующей, должен составлять 90 мм.
Рекомендуется:
1) применять угловые соединения и переходники во избежание изломов
шлангов вблизи наконечников.
2) применять промежуточные опоры при установке длинных шлангов. 3)
при прямолинейном расположении устанавливать шланги с провисанием.
Рекомендуемые схемы монтажа шланга показаны в таблице. Монтаж
шланга необходимо начинать с неподвижных элементов шланга, имеющих
трубную цилиндрическую резьбу.
Это требование не относится к соединению, ответной деталью, которой
является накидная гайка.
Уплотнение резьбового соединения штуцера с ответной деталью (ради-
альное соединение) необходимо производить с применением ленточного
фторопластового уплотнительного материала (ФУМ) или герметика.
Резьбовое соединение накидных гаек (торцовое соединение), как подвиж-
ных, так и неподвижных, с ответным штуцером необходимо выполнять с
применением прокладок.
Материал прокладок – маслобензостойкая резина, паронит или фторо-
пласт-4.
После подключения воды и испытания трубопровода необходимо прове-
рить работоспособность электронного розжига горелки, для чего:
• вставить в батарейный отсек батарейки, соблюдая полярность. Не-
соблюдение этого условия приведет к несрабатыванию электронного
блока;
• открыть кран горячей воды, при этом между свечей электронного роз-
жига и секцией горелки должен произойти непрерывный электронный
разряд, что указывает на работоспособность электронного блока и
правильность монтажа электронной системы.
При отсутствии разряда внимательно проверить надежность монтажа си-
стемы согласно принципиальной электрической схеме соединений.
5.5. ПОДКЛЮЧЕНИЕ ГАЗОВЫХ ТРУБ
ВНИМАНИЕ
Данный водонагреватель не предназначен для работы на сжиженном
газе.
Для этого в моделях «С» необходимо заменить форсунки, а в моделях «F»
необходимо заменить форсунки и установить параметр сервисного меню.
