7
www.mog-t.ru
WH10C, WH12C, WH14C, WH10F, WH12F, WH14F
5. УСТАНОВКА ПРИБОРА
1. При выборе высоты установки прибора располагайте его таким обра-
зом, расстояния по бокам и сверху должны обеспечивать легкий доступ к
аппарату для его обслуживания.
2. Убедитесь, что аппарат будет вывешен вертикально.
3. Для крепления прибора на стене предусмотрены две монтажные планки.
Верхняя и нижняя планки имеют по три отверстия для крепежных болтов.
4. Для крепления используйте стальные болты.
6. Если стена, отведенная под установку водонагревателя, состоит из го-
рючих материалов, Вы должны защитить ее негорючей панелью, толщиной
не менее 10 мм.
7. В помещении, где установлен водонагреватель, должно быть вентиля-
ционное окно, размером не менее 130 см
2
. Окно должно быть расположе-
но как можно дальше от выхода дымохода, чтобы предотвратить
1. Датчик по тяге
2. Теплообменник
3. Датчик перегрева
4. Электрод контроля пламени ионизационный
5. Микровыключатель
6. Электронный блок управления
7. Электромагнитный клапан
8. Патрубок отвода горячей воды
9. Входной патрубок газового блока
10. Газоотводящее устройство
11. Каркас
12. Электрод электронного розжига горелки
13. Горелка с коллектором
14. Водогазовый узел
15. Входной патрубок холодной воды с фильтром
16. Датчик температуры горячей воды
17. Блок для батарей питания
18. Клапан предохранительный (антифризовая защита)
(Рис. 3)
(Рис. 4)

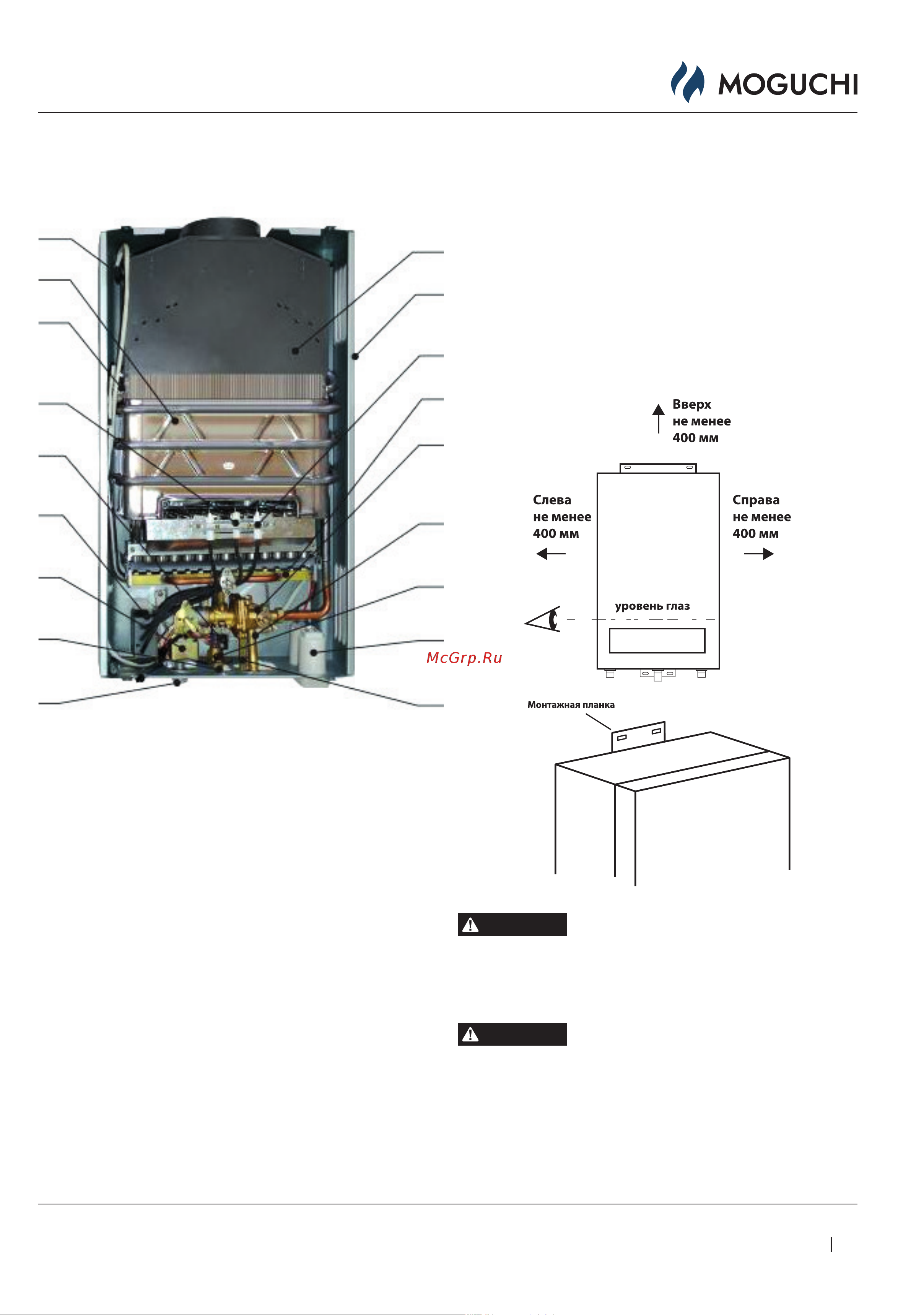

4. ВНЕШНИЙ ВИД ВНУТРЕННИХ ЭЛЕМЕНТОВ
WH10C, WH12C, WH14C
1
10
2
11
3
12
4
13
5
14
6
15
7
16
8
17
9
18
ВНИМАНИЕ
Электропроводка, электроприборы, газовые трубы не должны распола-
гаться над аппаратом. Непосредственно под водонагревателем запре-
щено устанавливать газовые принадлежности (краны, фильтры).
ВНИМАНИЕ
Водонагреватель не может быть установлен в спальных помещениях,
коридоре общего пользования, ванных комнатах, кладовой, на лестнице
или ближе 5м от пожарного выхода.
