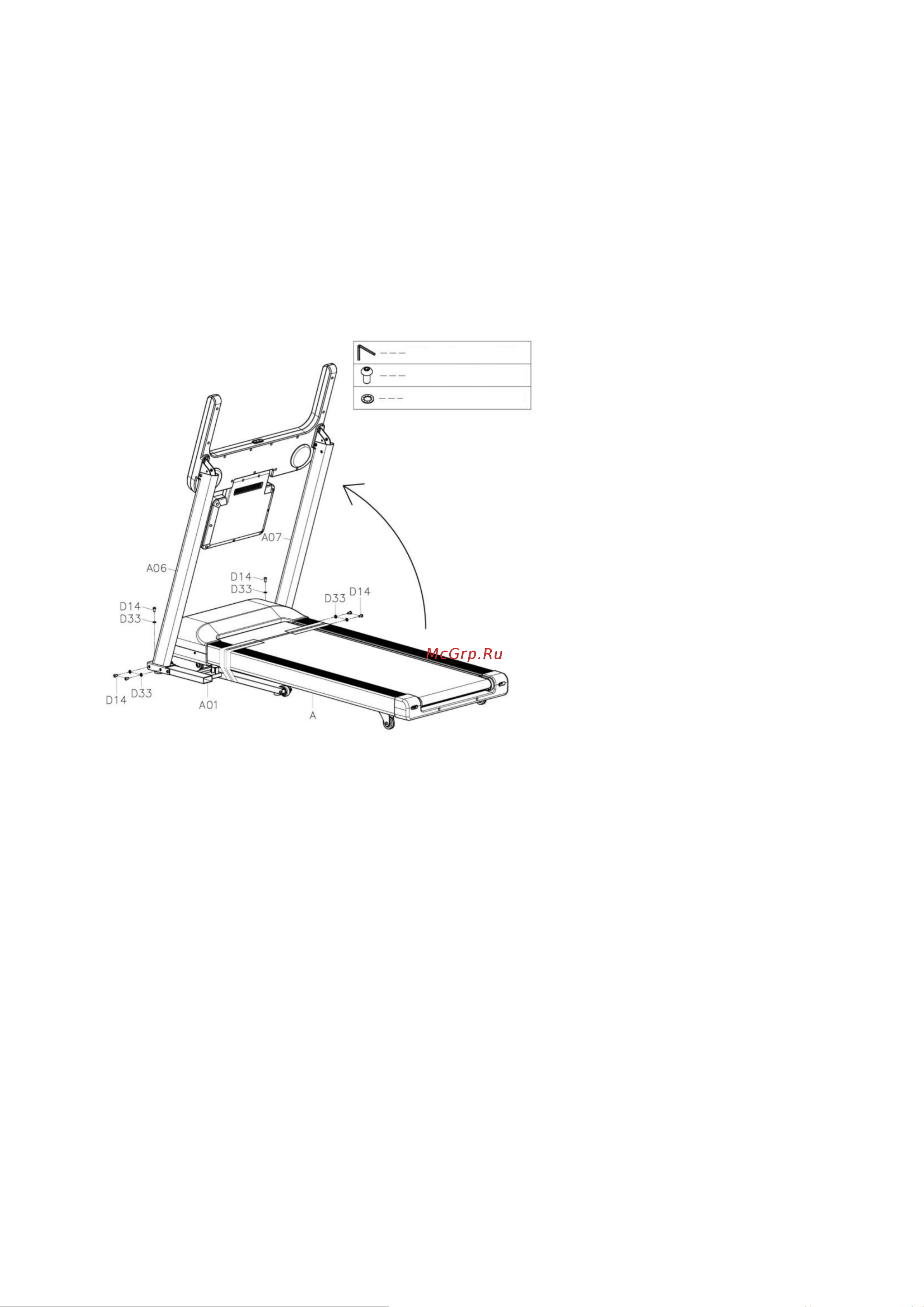

Шаг 3.

Поднимите левую и правую вертикальные стойки (№ A06 и № A07) вверх (в

направлении как на схеме).

Поддерживайте левую и правую вертикальные стойки (№ A06 и № A07) руками, чтобы

они не упали.

Затяните левую и правую вертикальные стойки (№ A06 и № A07) на основной раме

(№ A01) с помощью 6 болтов (№ D14) и 6 шайб (№ D33). Закрепите с помощью

шестигранного ключа (№ B10).

Шаг 4.

Опустите панель (№ C07) (в направлении как на схеме).

Установите панель (№ C07) на левую и правую вертикальные стойки (№ A06 и № A07)

с помощью четырех болтов (№ D14) и четырех шайб (№ D33). Закрепите все детали

с помощью шестигранного ключа (№ B10).

B10 5 мм 1шт

D33 Ф8 6шт

D14 M8*15 6шт
