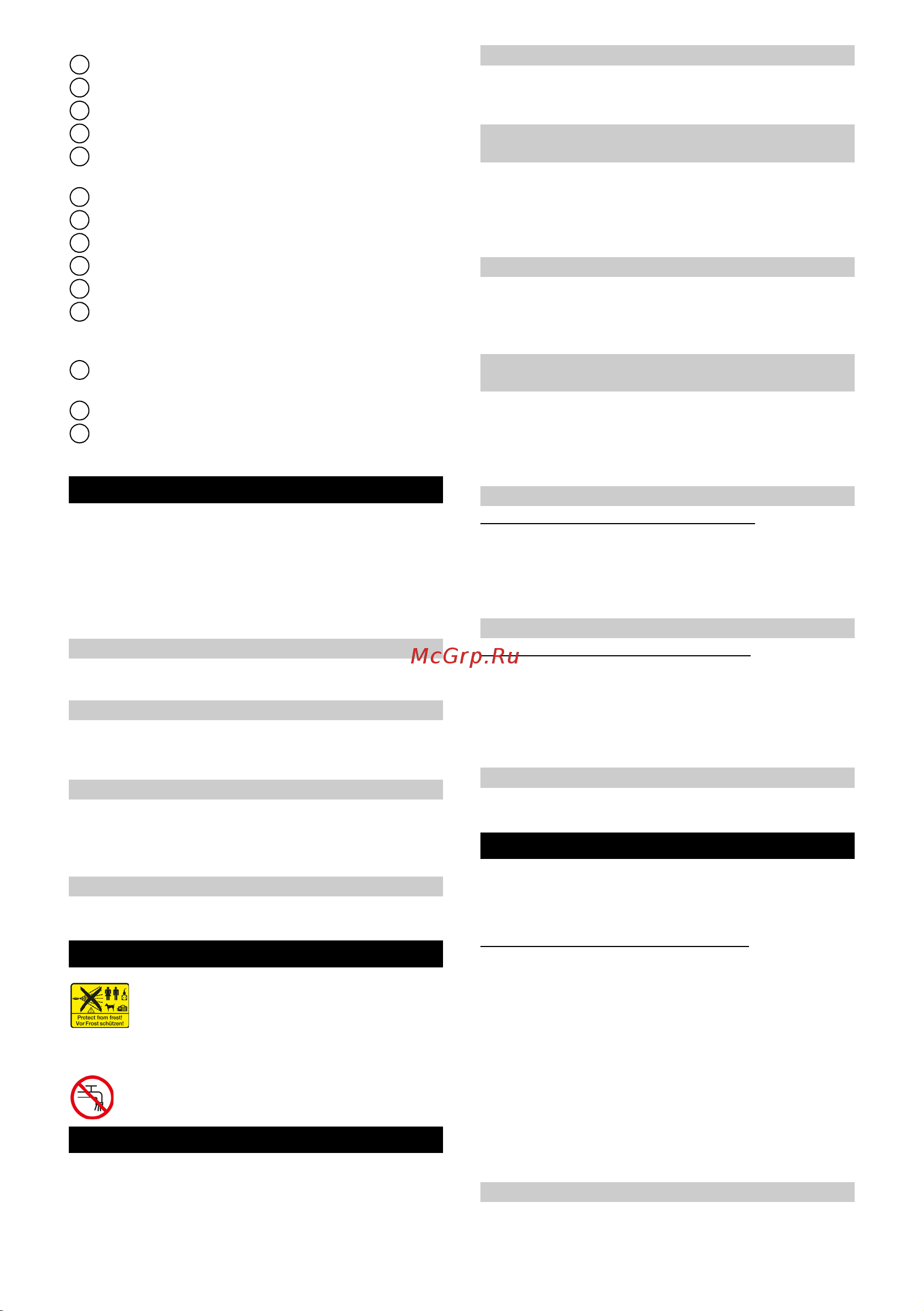

Polski 93

13 Blokada pistoletu wysokociśnieniowego

14 Wąż wysokociśnieniowy

15 Wyłącznik urządzenia „0/OFF” / „I/ON”

16 Schowek na lance

17 Schowek na wąż wysokociśnieniowy / przewód za-

silający

18 Uchwyt transportowy

19 Schowek na pistolet wysokociśnieniowy

20 Szybkozłączka do przyłącza wysokociśnieniowego

21 Tabliczka znamionowa

22 Złączka przyłącza wody

23 ** Wąż ogrodowy (wzmocniony, średnica co naj-

mniej 1/2 cala (13 mm), długość co najmniej 7,5 m,

z dostępną w handlu szybkozłączką)

24 ** Wąż ssący KÄRCHER do doprowadzania wody z

otwartych zbiorników (nr zamówienia 2.643-100)

25 Śruby

26 Zacisk na wąż wysokociśnieniowy

** konieczne dodatkowo

Zabezpieczenia

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wpro-

wadzone w urządzeniach zabezpieczających!

Urządzenia zabezpieczające służą ochronie użytkowni-

ka.

Nie wolno omijać, usuwać ani dezaktywować żadnych

urządzeń zabezpieczających.

Wyłącznik urządzenia

Wyłącznik urządzenia zapobiega niezamierzonemu

włączeniu urządzenia.

Blokada pistoletu wysokociśnieniowego

Blokada unieruchamia dźwignię pistoletu wysokociśnie-

niowego i zapobiega niezamierzonemu włączeniu urzą-

dzenia.

Funkcja automatycznego zatrzymania

Po zwolnieniu dźwigni pistoletu wysokociśnieniowego

wyłącznik ciśnieniowy wyłącza pompę wysokociśnie-

niową i wysokociśnieniowy strumień wody ustaje. Po

naciśnięciu dźwigni pompa ponownie się włącza.

Wyłącznik ochronny silnika

W przypadku zbyt dużego poboru prądu wyłącznik

ochronny silnika wyłącza urządzenie.

Symbole na urządzeniu

Montaż

Ilustracje patrz strona z grafikami.

Przed uruchomieniem zamontować do urządzenia do-

starczone luzem części.

Przygotować dostarczone śruby i odpowiedni wkrętak.

Montaż uchwytu transportowego

1. Zamocować uchwyt transportowy.

2. Zabezpieczyć uchwyt transportowy 3 śrubami.

Rysunek C

Montaż schowka na wąż wysokociśnieniowy

/ przewód zasilający

1. Włożyć schowek na wąż wysokociśnieniowy / prze-

wód zasilający w mocowanie na środku uchwytu

transportowego.

Schowek zablokuje się.

Rysunek D

Montaż schowka na lance

1. Wsunąć schowek na lance w uchwyt na urządzeniu.

2. Przytrzymać schowek w pozycji krańcowej i zabez-

pieczyć go śrubą.

Rysunek E

Montaż schowka na pistolet

wysokociśnieniowy

1. Wsunąć schowek na pistolet wysokociśnieniowy w

uchwyt na urządzeniu.

2. Przytrzymać schowek w pozycji krańcowej i zabez-

pieczyć go śrubą.

Rysunek F

Montaż schowka na przewód zasilający

Urządzenia bez bębna do zwijania węża

1. Wsunąć schowek na przewód zasilający od ze-

wnątrz w mocowanie na uchwycie transportowym.

2. Przytrzymać schowek w pozycji krańcowej i zabez-

pieczyć go śrubą.

Rysunek G

Montaż bębna na wąż wysokociśnieniowy

Urządzenia z bębnem do zwijania węża

1. Zamontować uchwyt na bęben do zwijania węża.

2. Zabezpieczyć uchwyt 2 śrubami.

Rysunek H

3. Zamocować bęben.

Bęben zablokuje się.

Rysunek I

Montaż złączki przyłącza wody

1. Przykręcić złączkę przyłącza wody na urządzeniu.

Rysunek J

Uruchamianie

1. Ustawić urządzenie na równej powierzchni.

2. Rozwinąć wąż wysokociśnieniowy i rozkręcić wszel-

kie pętle i skręcenia.

Wskazówka

Urządzenia z bębnem do zwijania węża:

Podczas pracy

wąż wysokociśnieniowy musi być całkowicie rozwinięty

z bębna.

3. Podłączyć wąż wysokociśnieniowy do pistoletu wy-

sokociśnieniowego, aż słyszalnie się zatrzaśnie.

Rysunek K

Wskazówka

Zwrócić uwagę na prawidłowe ustawienie złączki.

4. Podłączyć wąż wysokociśnieniowy do szybkozłącz-

ki, aż słyszalnie się zatrzaśnie.

Rysunek L

5. Sprawdzić bezpieczne połączenie poprzez pocią-

gnięcie węża wysokociśnieniowego.

6. Włożyć wtyczkę sieciową do gniazdka.

Dopływ wody

Wartości przyłączeniowe patrz tabliczka znamionowa

lub rozdział Dane techniczne.

Nie kierować strumienia pod wysokim ci-

śnieniem na osoby, zwierzęta, aktywne wy-

posażenie elektryczne ani na samo

urządzenie.

Chronić urządzenie przed mrozem.

Urządzenia nie wolno podłączać bezpośred-

nio do publicznej sieci wody pitnej.
