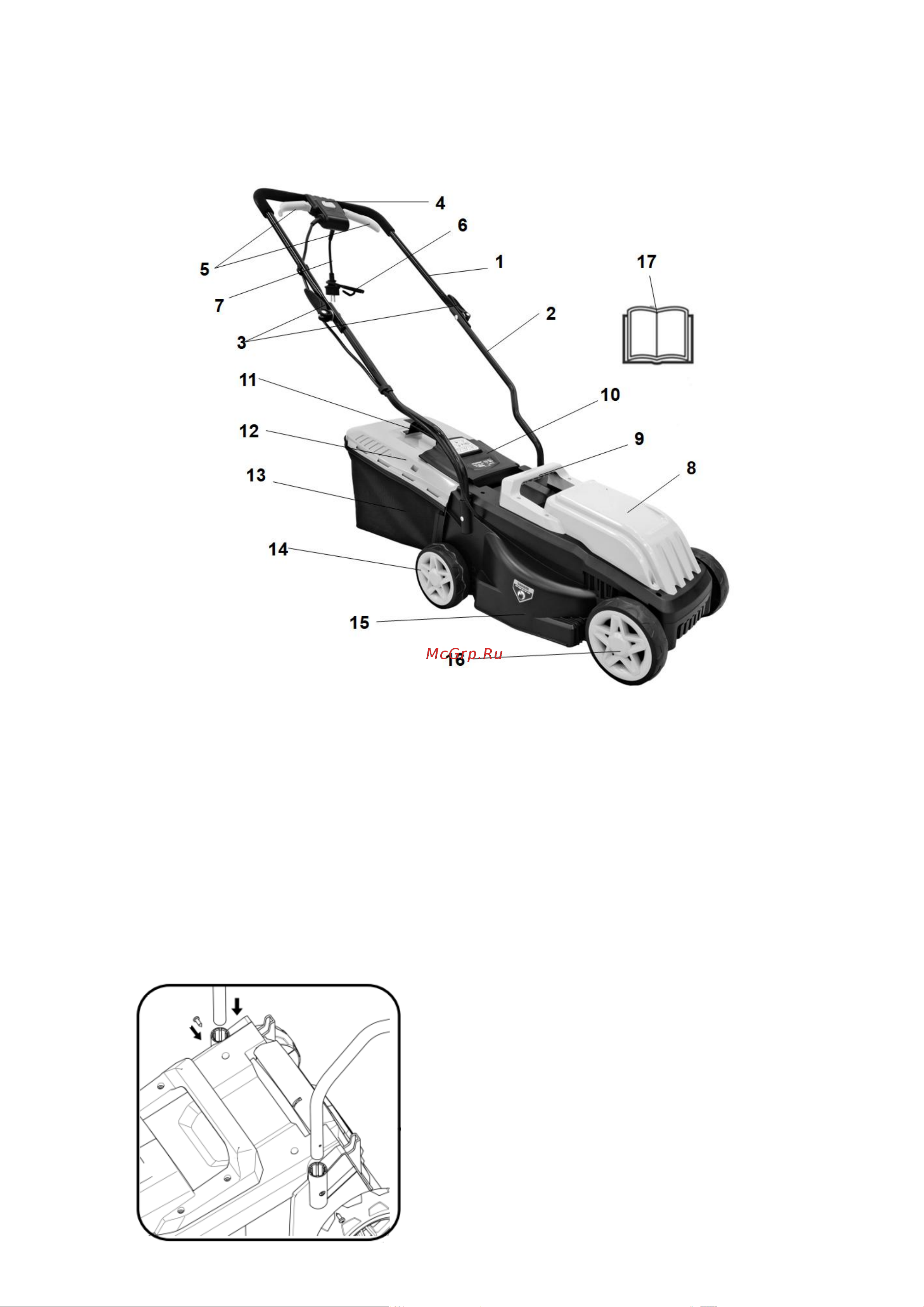

5. УСТРОЙСТВО ГАЗОНОКОСИЛКИ

ВНИМАНИЕ! Производитель оставляет за собой право изменять конструкцию отдельных компонентов, не

влияющих на функциональность изделия.

6. СБОРКА И ПОДГОТОВКА К РАБОТЕ

Рис.2

Нижнюю часть рукояток вставьте в заднюю часть корпуса

газонокосилки и зафиксируйте их положение винтами (Рис. 2)

1 – верхняя часть рукояток управления 9 – ручка для переноски

2 – нижняя часть рукояток управления 10 – крышка заднего выброса

3 - фиксаторы быстрой сборки рукояток 11 - индикатор наполнения травосборника

4 – кнопка блокировки включения 12 – верхняя часть травосборника (жесткий пластик)

5 - рычаги включения двигателя 13 – нижняя часть травосборника (матерчатый мешок)

6 - держатель кабеля удлинителя 14 – задние колеса

7 – кабель подключения в электросети 15 – режущая дека (композитный материал)

8 – кожух электродвигателя 16 – передние колеса

17 - паспорт

Рис. 1
