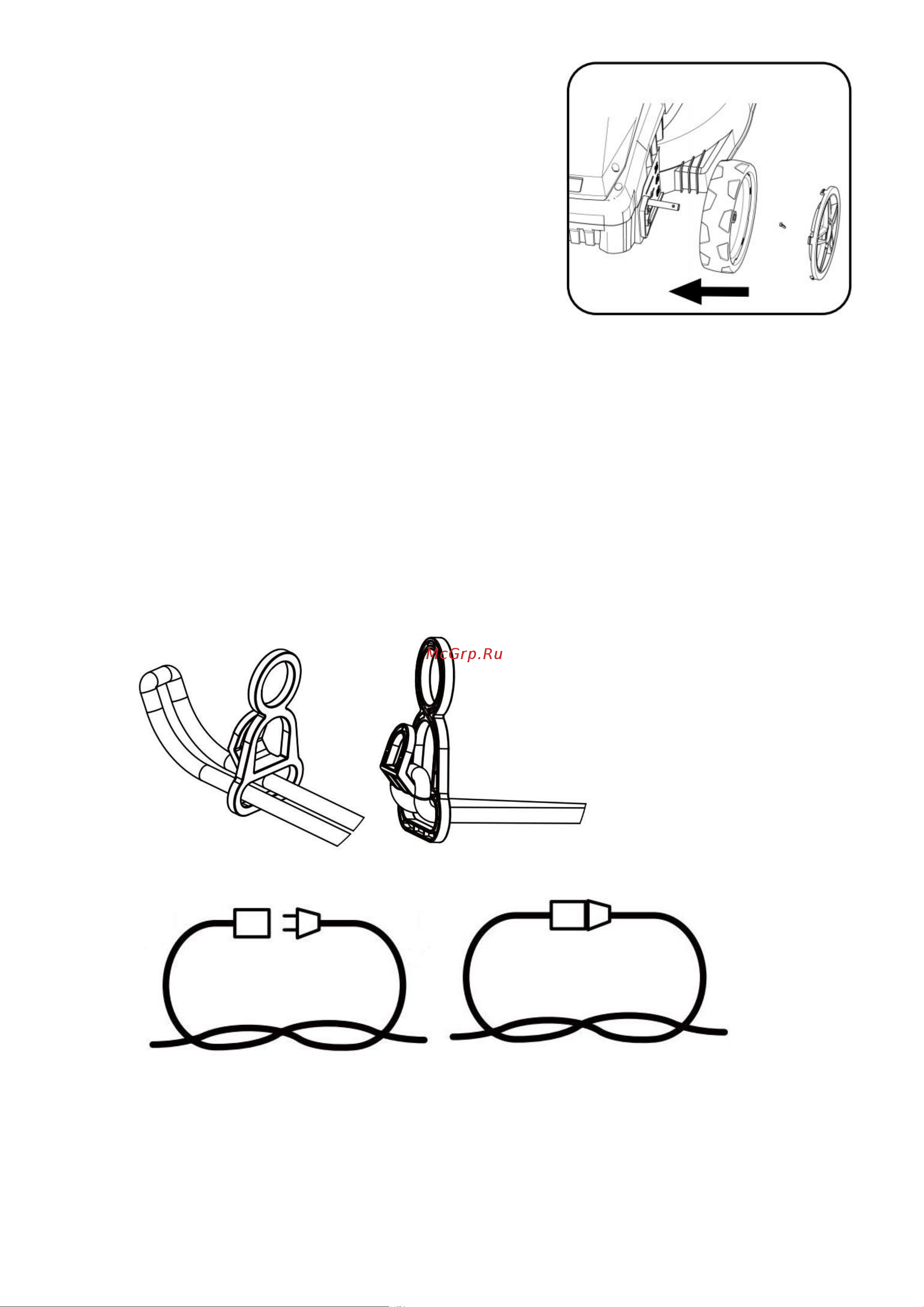

Установка колёс.

Каждое колесо наденьте на ось и пододвиньте его к корпусу до

упора. Зафиксируйте положение колеса шплинтом и

установите декоративный колпак (Рис. 7)

Рис. 7

Сечение используемого удлинителя.

Сечение используемого удлинителя может ограничивать мощность газонокосилки, а также может быть

причиной перегрузки и выхода из строя двигателя агрегата. Данная поломка не является гарантийным

случаем, так как происходит не по вине производителя.

Рекомендации по использованию удлинителя с медными проводами :

Длина удлинителя

Минимальное сечение

До 30 метров

1,0 мм

До 50 метров

1,5 мм

До 100 метров

2,5 мм

Подсоединение удлинителя можно выполнить двумя способами.

1-й способ.

Использовать фиксатор (позиция 6, Рис. 1) на кабеле питания газонокосилки (Рис. 7).

На кабеле удлинителя рядом с розеткой делается петля, просовывается в нижнее отверстие фиксатора,

набрасывается на крючок выше отверстия и вытягивается для выбора слабины (свободного хода).

(Рис. 8)

2-ой способ.

Кабель удлинителя и кабель газонокосилки дважды перекрещиваются и соединяются между собой (Рис. 9):

(Рис. 9)

Назначение обоих способов соединения – снять нагрузку с соединения кабеля газонокосилки и удлинителя,

чтобы они случайно не разъединились при работе.

Изменение высоты кошения.

Конструкция модели позволяет производить изменение высоты кошения: 3 положения, на высоте 25мм,

45мм, 65мм. Для регулировки высоты необходимо вручную изменить положение передней и задней оси, на

которых установлены колёса, с нижней стороны режущей деки.
