DLM 4240Li / DLM 4240Li-S / DLM 4540Li / DLM 5040Li-S / DLM 5040Li-SR
Извлеките газонокосилку и рукоятки из коробки и убедитесь, что тросики не пережаты.
• Для газонокосилок DLM 4240Li, DLM 4240Li-S, DLM 5040Li-S закрепите нижнюю часть
рукоятки (Рис. 6). Для этого повените зажим (Рис. 7) и установите рукоятку в нужное по-
ложение. Для газонокосилки DLM 5040Li-SR закрепите нижнюю часть рукоятки к корпусу
газонокосилки с помощью болта
, шайбы
и барашковой гайки
(Рис. 6.1).
• Для газонокосилок DLM 4240Li, DLM 4240Li-S, DLM 5040Li-S выберите удобное для вас
положение рукоятки
(Рис. 8) и прижмите зажим для фиксации рукояток
(Рис. 9).
Для газонокосилки DLM 5040Li-SR ослабте зажим
отрегулируйте положение рукоятки в
пределах -20º до 20º
(Рис. 8.1) и зафиксируйте зажимом
(Рис. 9.1).
• Закрепите верхнюю часть рукоятки к корпусу газонокосилки с помощью болта
, шайбы
и барашковой гайки
(Рис. 10).
• Закрепите кабели с двух сторон рукоятки с помощью специальных клипс
(Рис. 11).
УСТАНОВКА ТРАВОСБОРНИКА
• Закрепите рукоятку на крышку травосборника с помощью болтов.
• Установите травосборник на корпус, как показано на рисунке (Рис. 12-13-14).
УСТАНОВКА КЛЮЧА ВКЛЮЧЕНИЯ
• Откройте отсек для батареи (Рис. 15).
• Установите ключ
(Рис. 16) в специальное отверстие
(Рис. 15).
УСТАНОВКА / ИЗВЛЕЧЕНИЕ БАТАРЕИ (НЕ ВХОДИТ В КОМПЛЕКТАЦИЮ)
• Откройте отсек для батареи (Рис. 15).
• Переведите ключ
в положение ВЫКЛ (Рис. 16).
• Установите батарею
на место (Рис. 17). Убедитесь в правильном расположении батареи
и соединении контактов (Рис. 18).
• Закройте крышку
отсека для батареи (Рис. 19).
• Для извлечения батареи
(Рис. 20) проделайте обратные действия.
ИНДИКАЦИЯ УРОВНЯ ЗАРЯДА БАТАРЕИ
• Индикация уровня заряда расположена на аккумуляторе.
• Нажмите кнопку «ТЕСТ» для определения уровня заряда.
DLM 4240Li, DLM 4240Li-S, DLM 5040Li-S, DLM 5040Li-SR
СБОРКА ИЗДЕЛИЯ

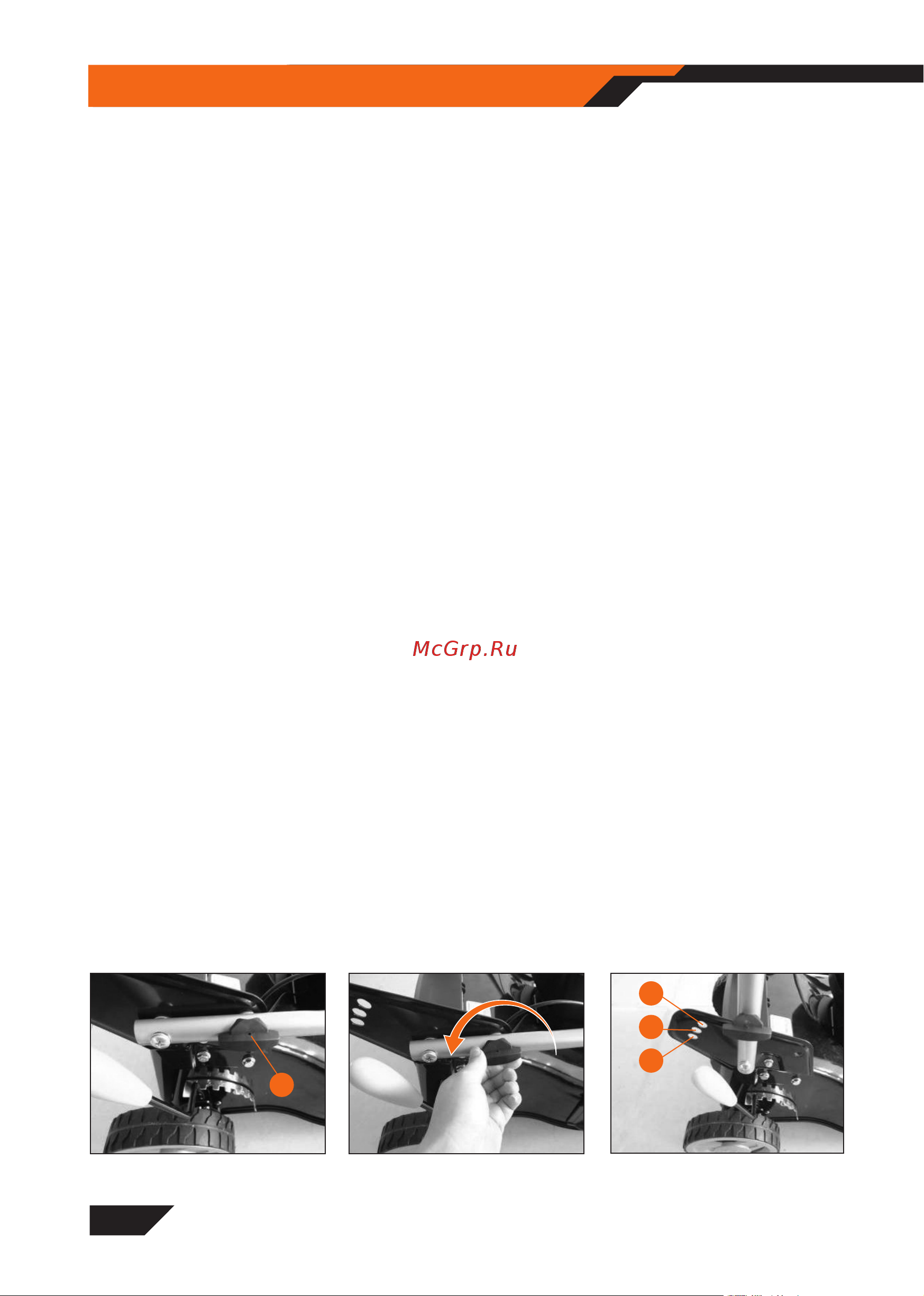

Рис. 6 Рис. 7 Рис. 8
1
3
2
1
