30
⚠
중요사항
모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로
작동하는지 확인하십시오.

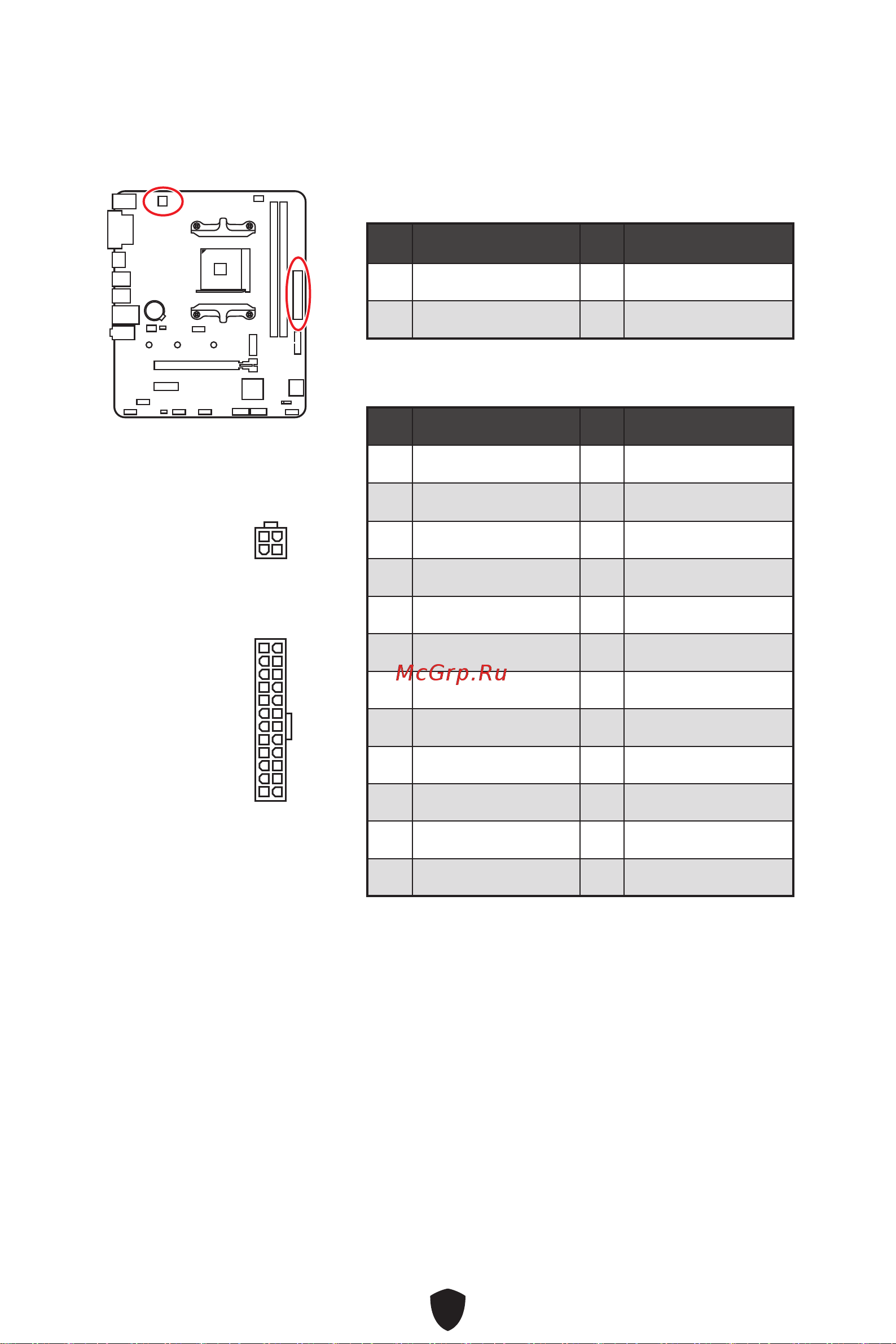

ATX_PWR1, CPU_PWR1: 전원 커넥터
이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다.
ATX_PWR1
핀 신호 이름 핀 신호 이름
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
24
131
12
ATX_PWR1
CPU_PWR1
CPU_PWR1
핀 신호 이름 핀 신호 이름
1 Ground 2 Ground
3 +12V 4 +12V
3
2 1
4
