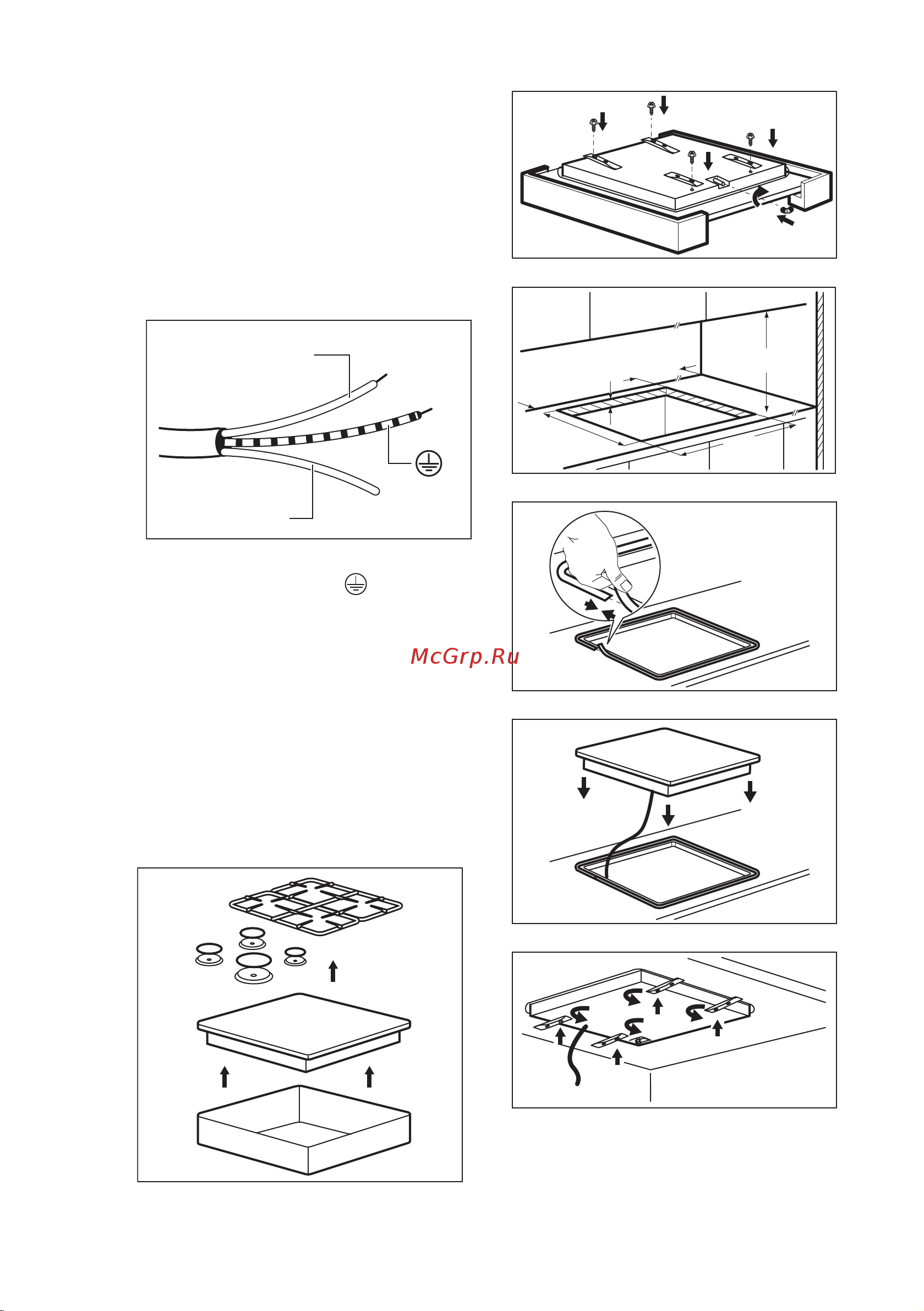

3.6 Bağlantı kablosu
Bağlantı kablosunu değiştirmek için
yalnızca özel kablo veya eşdeğerde bir
kablo kullanın. Kablo tipi: H03V2V2-F
T90.
Kablo kesitinin gerilime ve çalışma
sıcaklığına uygun olduğundan emin olun.
Sarı/yeşil toprak kablosu, kahverengi
(veya siyah) faz kablosundan yaklaşık 2
cm daha uzun olmalıdır.
L
N
1. Yeşil ve sarı (toprak) kabloyu "E"
harfiyle işaretlenmiş, sembolüne
sahip veya yeşil ve sarı ile
renklendirilmiş terminale bağlayın.
2. Mavi (nötr) kabloyu, "N" harfiyle
işaretlenmiş veya mavi ile
renklendirilmiş terminale bağlayın.
3. Kahverengi (faz) kabloyu, "L" harfi ile
işaretlenmiş terminale bağlayın. Bu,
her zaman şebeke fazına bağlı
olmalıdır.
3.7 Montaj
1.
2.
3.
min.
55 mm
min.
650 mm
560 mm
2
0
+
480 mm
2
0
+
min.
100 mm
30 mm
4.
5.
6.
7.
www.electrolux.com10
