9. ПОДКЛЮЧЕНИЕ СИСТЕМЫ КОСВЕННОГО НАГРЕВА

Для подключения системы косвенного нагрева (теплообменника) используйте

патрубки подачи (красное кольцо) и выпуска (синее кольцо) котловой воды (Рис.1).

Управление системой косвенного нагрева производится с помощью темпера-

турного зонда (не входит в комплектацию, поставляется производителем системы

отопления), который устанавливается в соответствующий патрубок (Рис.1).

Возможна организация контура рециркуляции. Для подключения контура име-

ется возвратный отвод (Рис.1) для возврата в водонагреватель рециркуляционной

воды.

10. ЭКСПЛУАТАЦИЯ ЭВН

В процессе эксплуатации ЭВН потребитель может регулировать температуру

нагрева воды в ЭВН с помощью ручки регулятора температуры, расположенной

под съёмной панелью ЭВН.

При превышении температурой воды значения +95°С срабатывает термовы-

ключатель, экстренно отключающий ТЭН. Для возврата прибора в рабочее состо-

яние необходимо нажать до щелчка шток термовыключателя (Рис.3), который рас-

положен под защитной крышкой ЭВН.

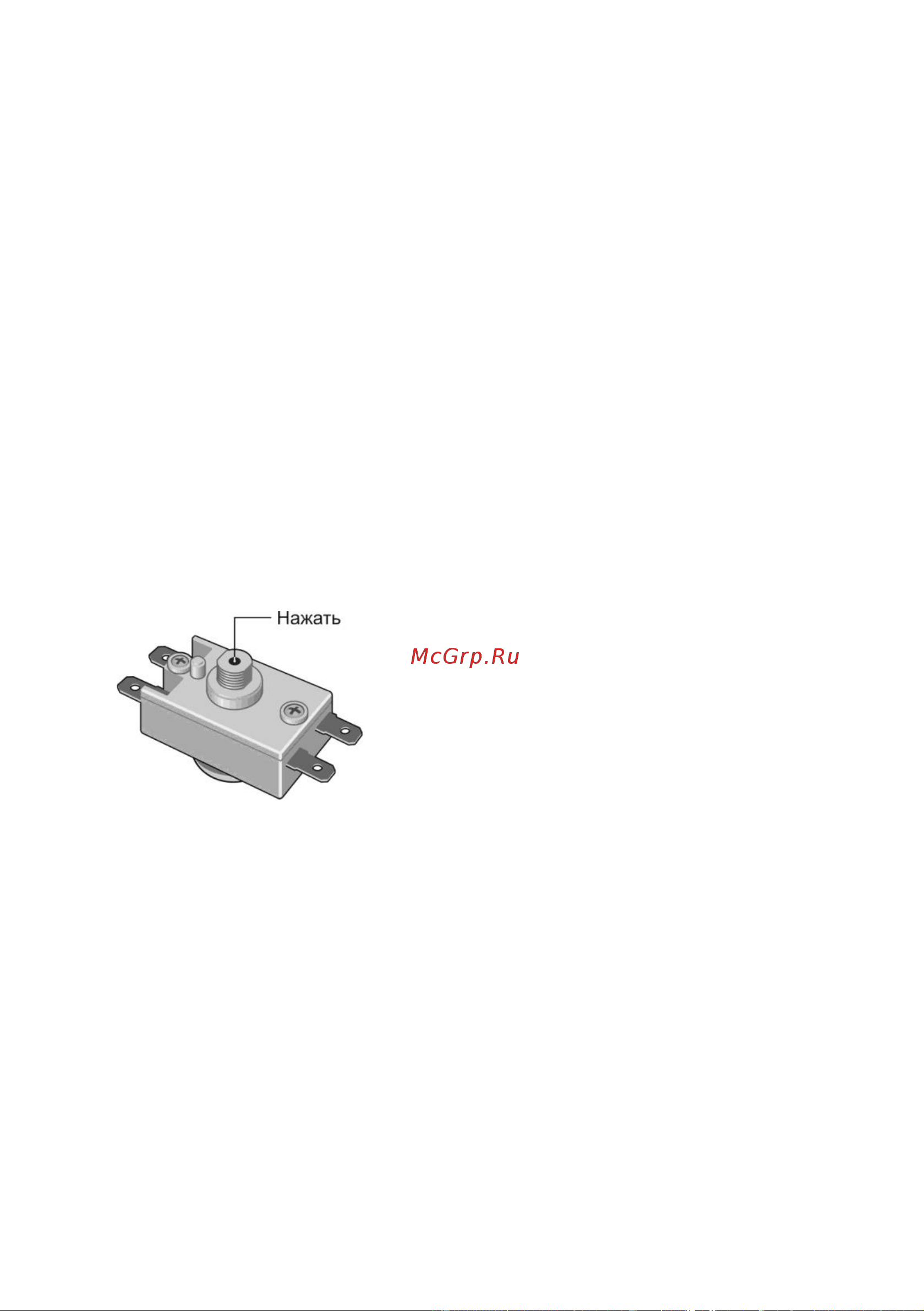

Рисунок 3. Расположение штока на термовыключателе.
