1. Голубой / Sky blue / Блакитний / Көгілдір
2. Красный / Red / Червоний / Қызыл
3. Коричневый / Brown / Коричневий / Қоңыр
4. Черный / Black / Чорний / Қара
5. Желто-зеленый / Yellow-green / Жовто-зелений / Сары-жасыл
6. Термостат регулируемый с защитным отключением / Adjustable thermostat with safety
shutdown / Термостат регулюємий з захисним відключенням / Қорғаныс өшірілуі бар
реттемелі термостат.
7. ТЭН, 2 кВт, 230 В / THE 2 kW 230 V / ТЕН, 2 кВт, 230 В / ТЭЖ, 2 кВт, 230 В
8. ТЭН, 2 кВт, 230 В / THE 2 kW 230 V / ТЕН, 2 кВт, 230 В / ТЭЖ, 2 кВт, 230 В
9. ТЭН, 2 кВт, 230 В / THE 2 kW 230 V / ТЕН, 2 кВт, 230 В / ТЭЖ, 2 кВт, 230 В
10. Корпус ЭВН / EWH casing / Корпус ЕВН / ЭВН корпусы
S1, S2, S3 – выключатель с индикацией включения на 16 А, 250 В / switch with 16 A,
250 V switching on indication / 16 А, 250 В қосылмалы индикациясы бар ажыратқыш /
вимикач з індикацією включення на 16 А, 250 В

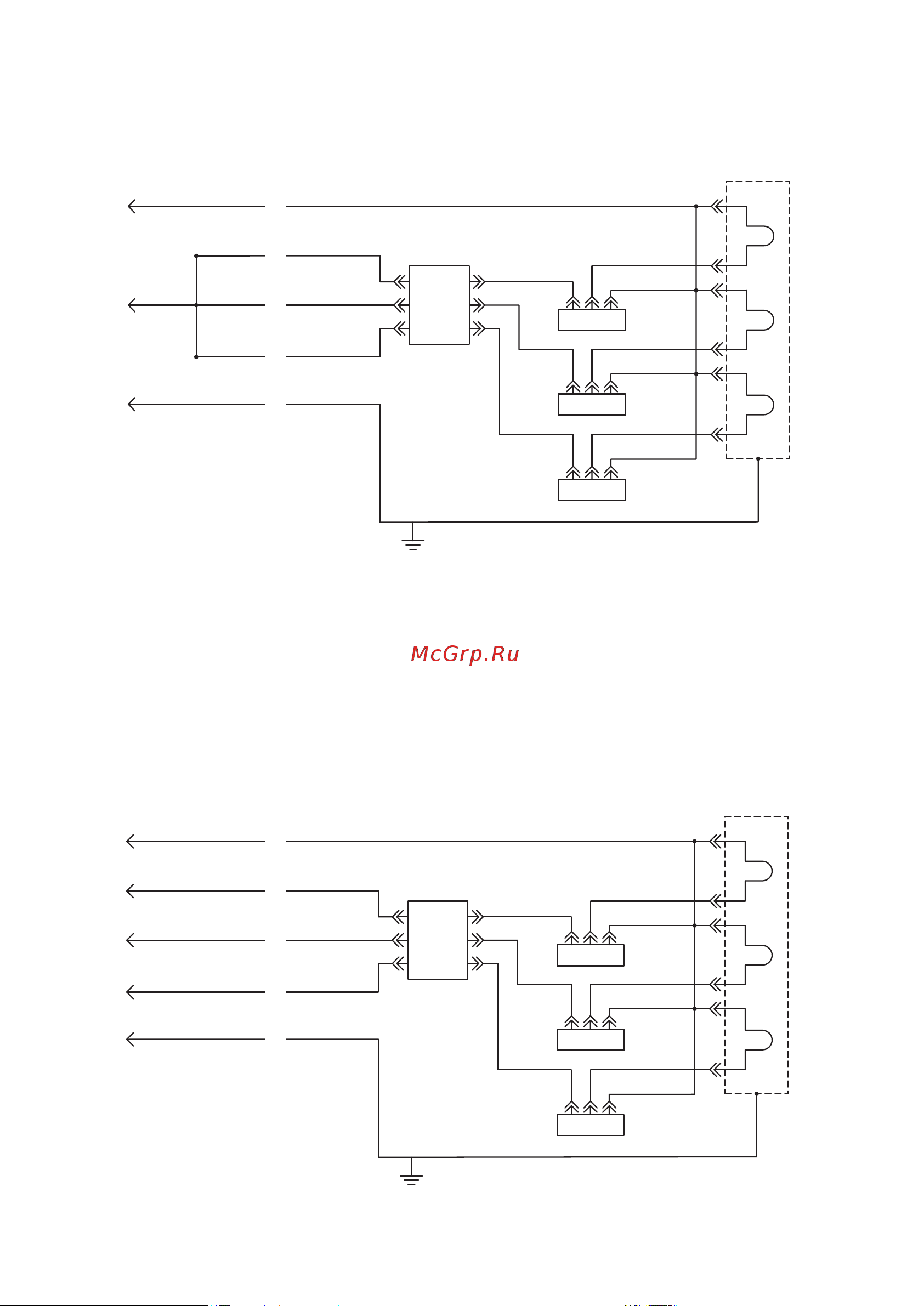

Схема электрических соединений / Wiring diagram /
Схема електричних з'єднань / Электрлік қосылыстар сұлбасы.
N
E
230 В~
S1
S2
S3
3
1 2
11
21
31
12
22
32
L2
L1
L3
3
1 2
3
1 2
L
N
E
400 В~
S1
S2
S3
3
1 2
11
21
31
12
22
32
L2
L1
L3
3
1 2
3
1 2
1
2
3
4
5
1
2
3
4
5
6
6
7
8
9
10
10
7
8
9
L1 – фаза 1 / phase 1
L2 – фаза 2 / phase 2
L3 – фаза 2 / phase 2
L (L1+L2+L3) – фаза / phase (230 V~)
N – Neutral conductor Нульовий провід / Нөлдік сымНулевой провод / /
E – / Earthing / Заземлення / Жерсіңдіру Заземление
