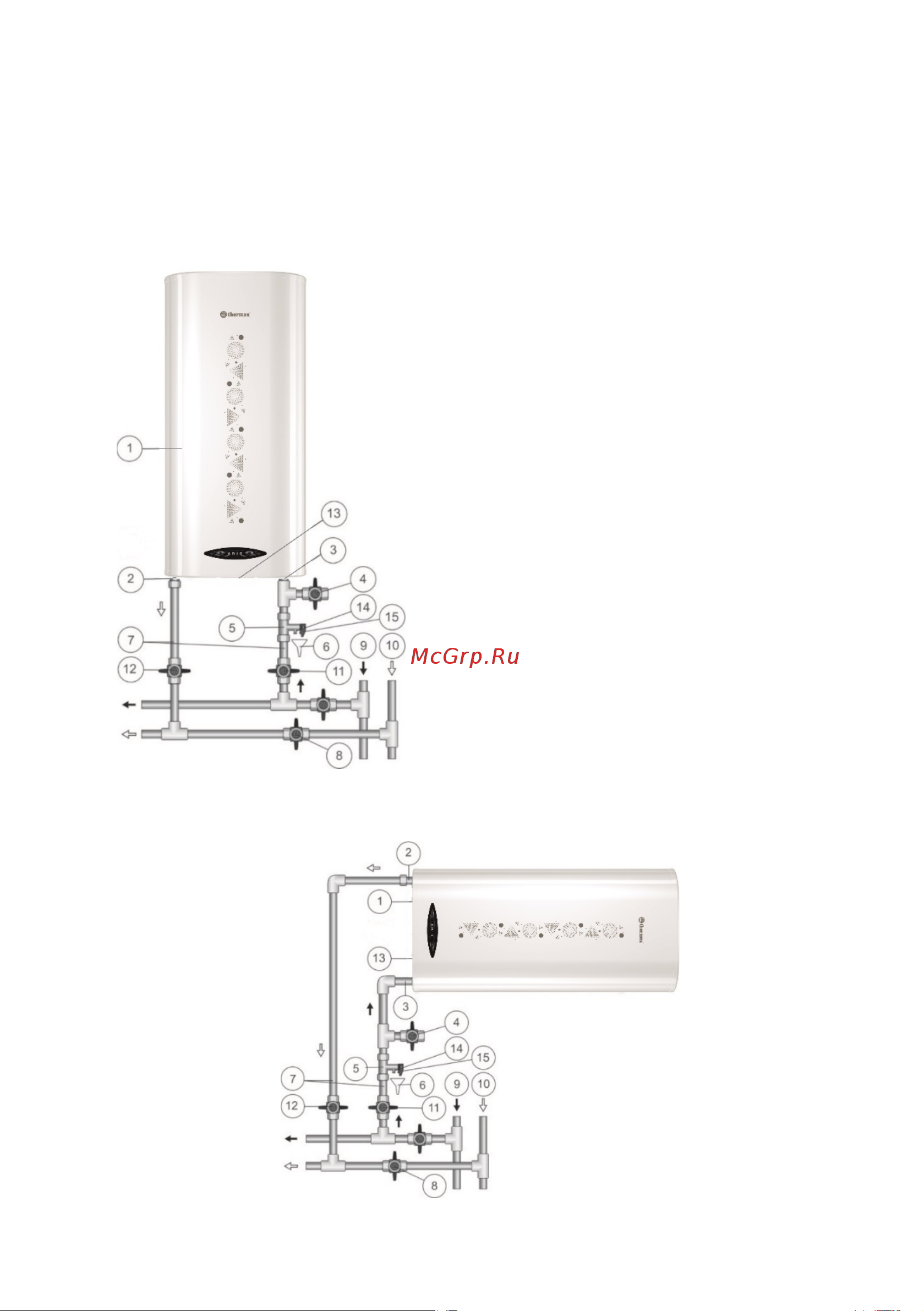

Рисунок 1-2: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной

воды, 4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в

канализацию, 7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 –

магистраль холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль

холодной воды, 12 – запорный вентиль горячей воды, 13 – панель управления, 14

– выпускная труба предохранительного клапана, 15 – ручка для открывания

предохранительного клапана.

Рисунок 1. Схема подключения ЭВН к водопроводу в вертикальном

положении
