Габаритные размеры

Под клю че ние к во до про во ду

Для подключения водонагревателя к водопроводу при-

меняются трубы диаметром G1/2.

Подключение обратного предохранительного клапана:

клапан следует устанавливатьв месте входа холодной

воды (удостоверьтесь, что гибкая сливная трубка уста-

новлена, на отверстие спуска давления и слива воды

и направлена вниз в специальный дренаж для удале-

ния воды).

ВНИМАНИЕ!

В накидной гайке гибкой подводки имеется

резиновая прокладка, которая обеспечивает

герметичность соединения подводки и клапана

безопасности. При затягивании необходимо

исключить резкие рывковые усилия, а также

ограничить момент затяжки 25-30 Н*м.

Во избежание протечек при подключении трубопрово-

да на концы резьбовых соединений следует установить

комплектные резиновые уплотнительные прокладки.

Если необходимо реализовать систему водоснабжения

на несколько водоразбо ных точек, используйте способ

соединения (см. рис. 6 и 6 а).

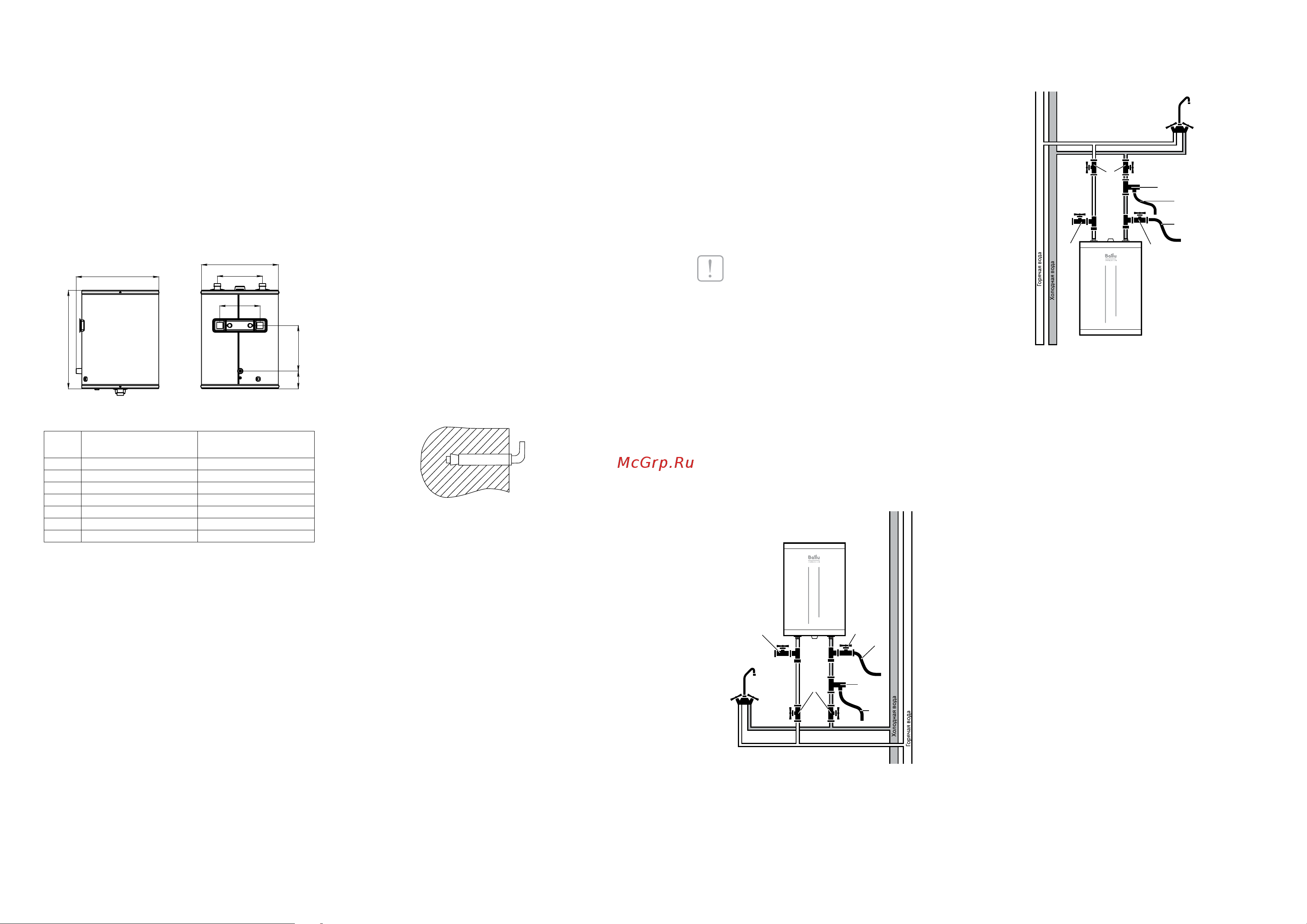

Рис. 6. Схема подключения к водопроводу моде-

лей серии Omnium Uni O.

•

LOW — метка соответствует минимальной температуре

нагрева воды в водонагревателе (включение нагрева);

•

ECO — метка эко-режима соответствует температуре

нагрева воды в водонагревателе до 55 °С;

•

HIGH — метка соответствует максимальной темпера-

туре нагрева воды в водонагревателе (75 °С).

Габаритные размеры

BWH/S

Omnium Uni O

BWH/S

Omnium Uni U

Рис. 4

BWH/S 10 Omnium Uni O BWH/S 10 Omnium Uni O

BWH/S 10 Omnium Uni U BWH/S 10 Omnium Uni U

BWH/S 15 Omnium Uni O BWH/S 15 Omnium Uni O

BWH/S 15 Omnium Uni U BWH/S 15 Omnium Uni U

AA 270270 270270

BB 142142 142142

CC 290290 290290

DD 347347 460460

EE 158158 158158

XX 6262 6262

YY 160160 240240

Монтаж водонагревателя

ПРИ МЕ ЧА НИЕ:

Удостоверьтесь, что для установки электрическо-

го водонагревателя используются оригинальные

детали, предоставленные производителем, кото-

рые могут выдержать вес наполненного водой

водонагревателя. Не устанавливайте водона-

греватель на крепление, пока не убедитесь, что

крепление установлено надежно. В противном

случае, электрический водонагреватель может

упасть со стены, что приведет к его повреждению

или может стать причиной серьезных травм. При

выборе мест под отверстия для крепежных бол-

тов удостоверьтесь, что с обеих сторон от стен

ванной комнаты или другого помещения до кор-

пуса водонагревателя имеется зазор не менее 0,2

м, а со стороны подключения труб не менее 0,5 м,

для облегчения доступа при проведении техни-

ческого обслуживания в случае необходимости.

1 1

Рис. 6а. Схема подключения к водопроводу

моделей серии Omnium Uni U.

1. Тройники

2. Предохранительный клапан

3. Дренажный шланг

4. Сливная трубка

5. Вентили

Желательно установить водонагреватель как можно

ближе к месту использования горячей воды, поскольку

чем меньше длина труб, тем меньше потери тепла. Как

показано на рис. 6.

Подключение к электрической сети

Все водонагреватели накопительного типа серии BWH/S

рассчитаны на подключение к электрической сети с

однофазным напряжением 230 В. Перед подключе-

нием убедитесь, что параметры электросети в месте

подключения соответствуют параметрам, указанным

на табличке с техническими данными прибора. При

установке водонагревателя следует соблюдать действу-

ющие правила электробезопасности. При установке

водонагревателя в ванной комнате или туалете следу-

ет принимать во внимание ограничения, связанные с

существованием запрещенного и защитного объемов

(пространств).

Запрещенный объем − это пространство, ограничен-

ное тангенциальными и вертикальными плоскостями

по отношению к внешним краям ванны, унитаза или

душевого блока и плоскостью, расположенной над

ними или над полом, если сантехника смонтирована

на полу, на высоте 2,25 м.

В случае если в водонагреватель поступает вода напря-

мую из скважин, колодцев или водонапорных башен,

для эксплуатации водонагревателя обязательно нужно

использовать фильтр грубой очистки, для поступающей

в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специ-

ализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия

на изделие не распространяется.

Электрический водонагреватель следует устанавливать

на твердую вертикальную поверхность (стену).

После выбора места монтажа определите места под два

крепежных болта с крюками (в зависимости от спец-

ификаций выбранного изделия). Проделайте в стене

два отверстия необходимой глубины, соответствующие

размеру крепежных болтов, вставьте винты, поверните

крюк вверх, плотно затяните гайки, а затем установите

на него электрический водонагреватель (см. рис. 5).

Рис. 5. Крепежный анкер для монтажа.

При подключении к системе водоснабжения необхо-

димо предусмотреть и реализовать установку инди-

видуальных запорных вентилей (позиция № 5 на рис.

6) на линии подачи холодной воды в водонагреватель

и на линии выхода горячей. Индивидуальные запорные

вентили по линии горячей и холод-ной воды, должны

быть в закрытом состоянии в период неиспользова-

ния водонагревателя, проведении профилактических

и техно-логических работ на линии водоснабжения.

Установка и правильное использование запорных вен-

тилей является обязательным условием при предостав-

лении гарантийного обслуживания, а так же залогом

длительной и безаварийной работы водонагревателя.

Для упрощения процесса слива воды из водонагрева-

теля рекомендуется на входе и выходе воды из водо-

нагревателя установить тройники (позиция 1 на рис. 6).

Если ванная комната слишком мала для установки водо-

нагревателя, он может быть установлен в любом другом

помещении, защищенном от попадания прямых сол-

нечных лучей и дождя. Однако для сокращения тепло-

вых потерь в трубопроводе водонагреватель следует

устанавливать как можно ближе к месту использования

воды.
