Rival 111.1927.1 Руководство по эксплуатации онлайн
МАРКА
ГОД
ВЫПУСКА
Объем двигателя
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Состав изделия:
Момент затяжкиКол-воНаименование

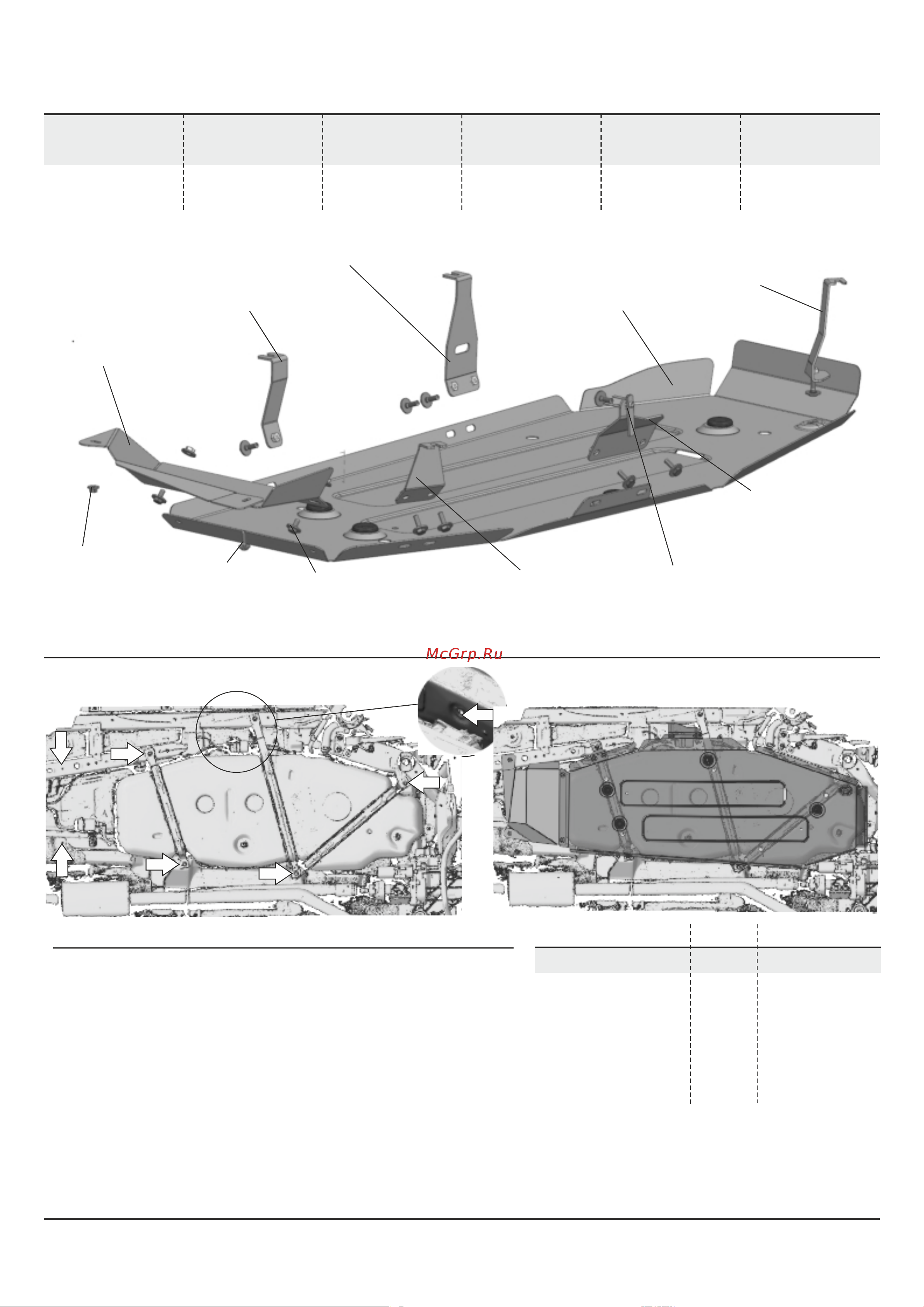

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
Наименование
Болт М8х25
Болт М8х16
Болт М6х25
Гайка М8
Гайка М6
Гайка фиксируемая М8х70/15
Шайба 8
Шайба 6
Заглушка
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Кронштейн 5
Защита 1
Защита 2
9 шт.
2 шт.
1 шт.
2 шт.
1 шт.
1 шт.
12 шт.
2 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
24.0 Нм
24.0 Нм
9.0 Нм
Инструкция по установке:
1. Закрепить кронштейн 1 штатным крепежом (А).
2. Закрепить кронштейн 2 штатным крепежом (Б).
3. Закрепить кронштейн 3 штатным крепежом (В).
4. Закрепить кронштейн 4 штатным крепежом (Г).
5. Установить гайку фиксируемую М8х70/15 в отверстие (Д).
6. Закрепить кронштейн 5 болтом М8х25 к установленной гайке
фиксируемой М8х70/15.
6. Закрепить защиту 1 в штатную резьбу (Е) при помощи
болта М6х25 и шайбы 6, а так к штатной шпильке (З) при
помощи гайки М6 и шайбы 6.
7. Закрепить защиту 2 к кронштейнам болтами М8х25, а так же
к защите 1 болтами М8х16 с шайбой 6 и гайкой М6.
8. Затянуть болты с необходимым усилием.
Д
Г
Е
А
З
Б
В
Atlas Pro
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙGeely
333.1927.1/111.1927.1
Д
Защита 2
Гайка фиксируемая М8х70
Гайка М6
Шайба 6
Болт М8х16
Шайба 8
Кронштейн 4
Кронштейн 5
Кронштейн 1
Кронштейн 2
Кронштейн 3
Болт М6х25
Шайба 6
Защита 1
Atlas Pro
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙGeely
Geely
Azkarra
2021-
1.5T Hibrid
АКПП
ПОЛНЫЙ
