ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

111.08019.1

МАРКА

ГОД

ВЫПУСКА

ОБЪЕМ

ДВИГАТЕЛЯ

ТИП КПП

ТИП

ПРИВОДА

МОДЕЛЬ

Hs5

2018-

2,0

АКПП

ПОЛНЫЙ

Hongqi

Производитель вправе вносить изменения в конструкцию защиты.

Техническая поддержка: supp@rivalauto.com

Состав изделия:

Болт М6х35

Шайба 6

Шайба 8

Втулка

Защита

6 шт

1 шт

9.0 Нм

Момент затяжкиКол-воНаименование

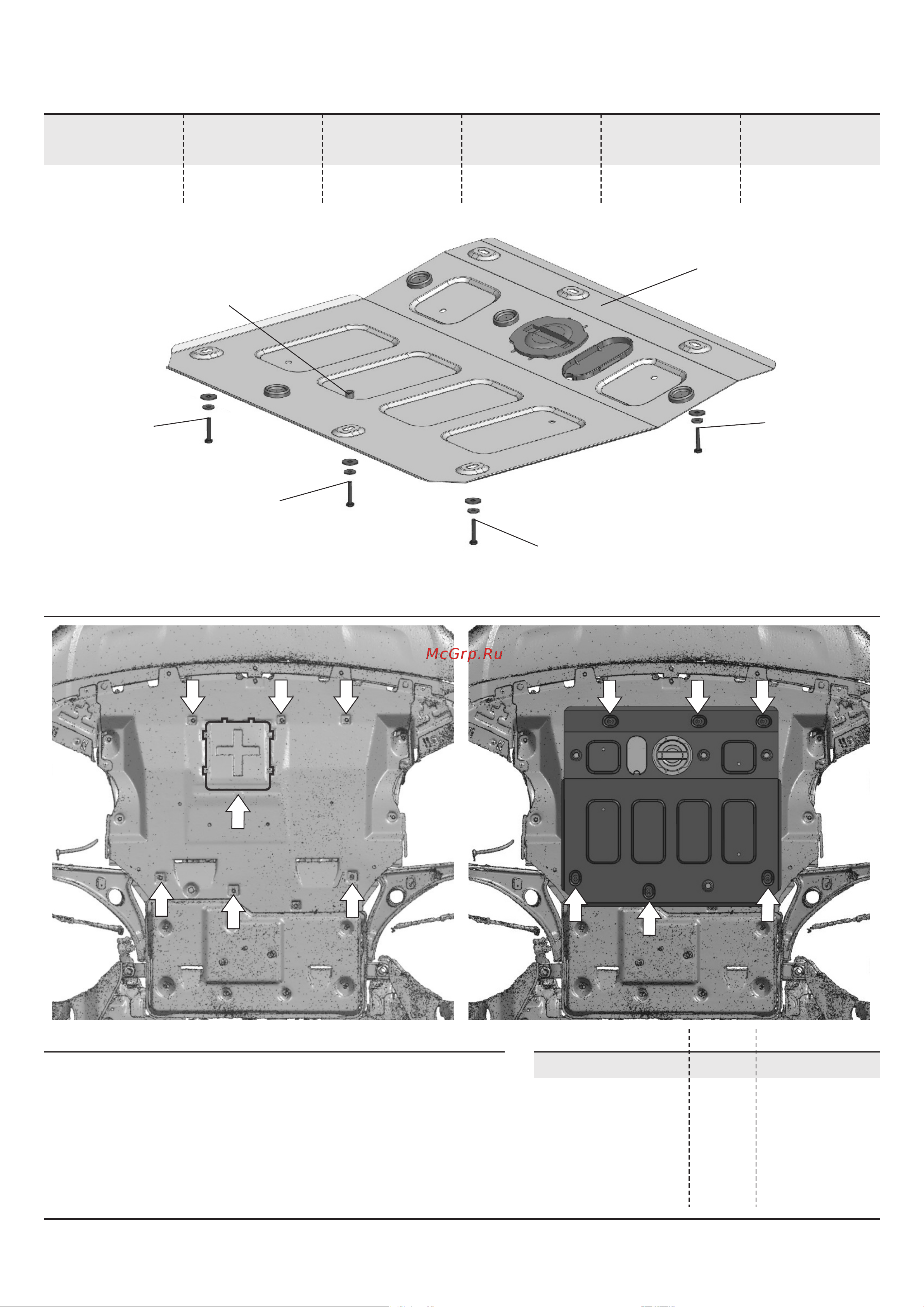

Инструкция по установке:

1. Снять штатный лючок замены масляного фильтра (А).

2. Открутить штатные болты М6 в местах крепления пыльника (Б).

3. Установить защиту. Закрутить болты М6х35 с шайбой 6 и шайбой 8 на 2-3

оборота в места крепления пыльника (В).

4. Закрепить защиту болтом М6х35 с шайбой 6 и шайбой 8 через втулку в месте

крепления пыльника (Г).

5. Закрепить защиту на болты М6х35 с шайбой 6 и шайбой 8 в места крепления

пыльника (Д).

6.Затянуть все резьбовые соединения с необходимым усилием, использование

пневмоинструмента запрещено!

Втулка

Шайба 8

Шайба 6

Болт М6х35

В В

Д Д

Шайба 8

Шайба 6

Болт М6х35

Шайба 8

Шайба 6

Болт М6х35

Шайба 8

Шайба 6

Болт М6х35

Защита
