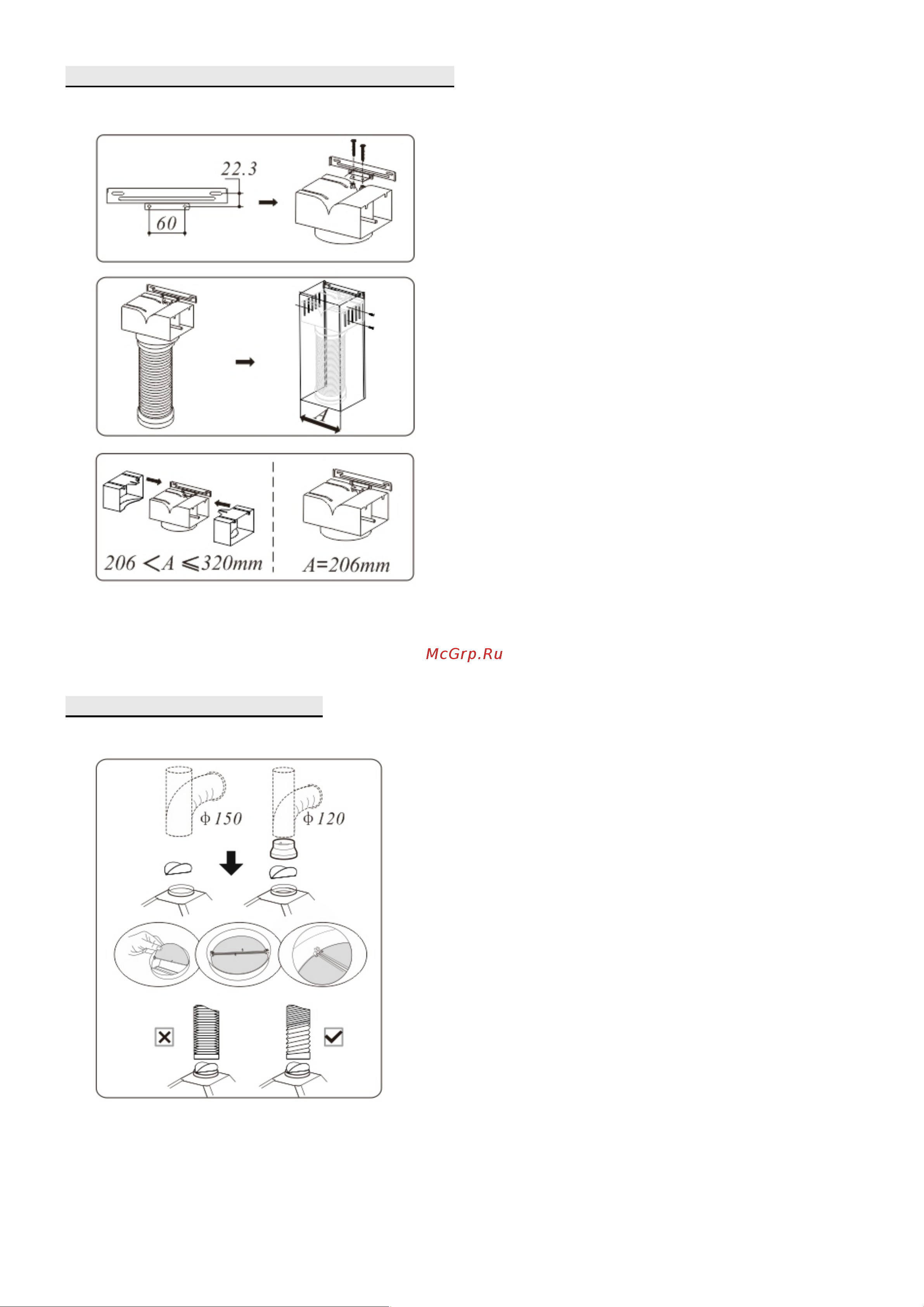

УСТАНОВКА ВОЗДУХОВОДА

1. Закрепите трубу.

2. Затяните винт с двух сторон

короба, чтобы закрепить его на

Т-образном кронштейне после

установки.

Способ установки для трубы диаметром

150 мм: вставьте обратный клапан,

как показано на рисунке, и закрепите воздуховод.

Внимание: Рельефная сторона клапана

должна быть направлена вверх.

Способ установки для трубы диаметром

120 мм: вставьте обратный клапан, как показано

на рисунке. Установите переходник на трубу

Ø 120 мм перед установкой воздуховода..

Труба рядом с выходным отверстием

должна быть полностью расправлена.

Поместите Т-образный кронштейн

для вытяжки под внутренний

кронштейн гофротрубы и закрепите

Т-образный кронштейн с помощью 2

винтов

УСТАНОВКА Т-ОБРАЗНОГО КРОНШТЕЙНА

Выберите подходящий дефлектор

в соответствии с размером

гофротрубы и закрепите дефлектор

с помощью винтов ST4 х 8.
