ВАЖНО: Уголки должны иметь

нахлёст НЕ МЕНЕЕ 100 мм.

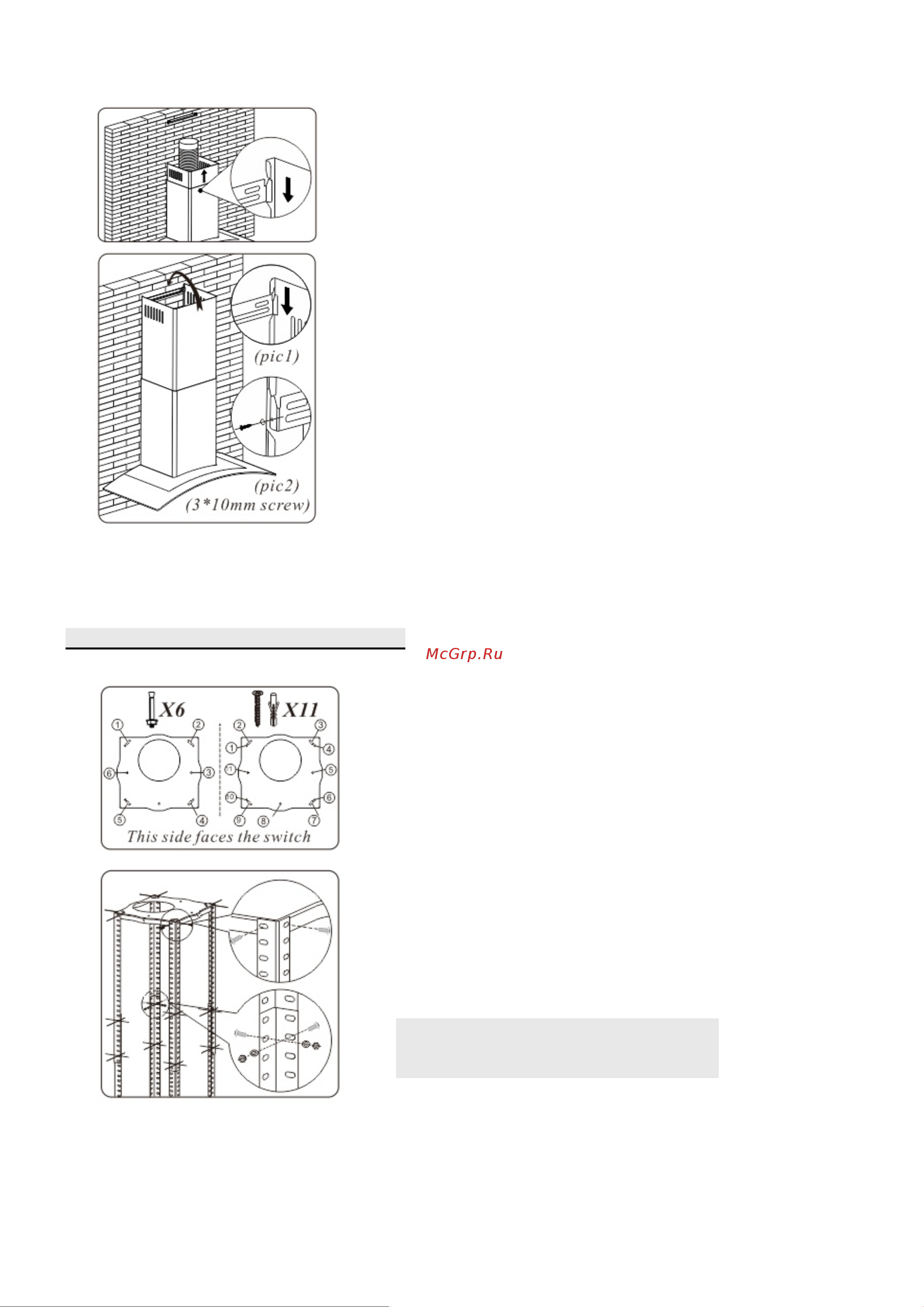

УСТАНОВКА ОСТРОВНОЙ ВЫТЯЖКИ

(1) 6* дюбелей для бетонного потолка.

(2) винты 11*ST4×30 для деревянного потолка.

Существует 2 способа установки крышки

короба. Пожалуйста, ознакомьтесь с

прилагаемым рисунком для справки.

1. Просверлите 2 отверстия и закрепите

кронштейн, повесьте крышку короба,

совместив оба боковых замка. (Рис.1)

2. Просверлите 2 отверстия и закрепите

кронштейн, установите крышку дымохода,

закрепив 2 винтами в обоих боковых

отверстиях. (Рис.2)

Вставьте верхнюю часть декоративного

короба в нижнюю. Затем потяните верхнюю

часть короба вверх и отрегулируйте ее до

необходимой высоты.

Прикрепите уголки к монтажной пластине с

помощью винтов 8*M5×10.

Выдвиньте уголки на необходимую высоту, а

затем закрепите их на месте с помощью винтов

и гаек 16*M5×10 с металлическими шайбами.

Расположите подвесную пластину на потолке,

а затем отметьте положение отверстий для

винтов. Подвесная пластина должна быть

надежно закреплена на потолке.
