Kurz Oene Verbindung oder beschädigte Pins

Gekreuzt Kabel vom Gerät getrennt oder nicht richtig angeschlossen

Kabellängenmessung

Diese Funktion dient zur Messung der Kabellänge.

1. Stecken Sie ein Ende des Testkabels in den Length/Flash-Anschluss (10) des Senders und lassen Sie das andere Kabelende

ausgesteckt. Verwenden Sie das Krokodilklemmenkabel, falls erforderlich.

2. Wählen Sie Length (Länge) im Hauptmenü und drücken Sie die OK-Taste (3).

3. Wählen Sie die gewünschte Maßeinheit (Meter, Yard, Fuß).

4. Wählen Sie Start (Start) und drücken Sie die OK-Taste (3).

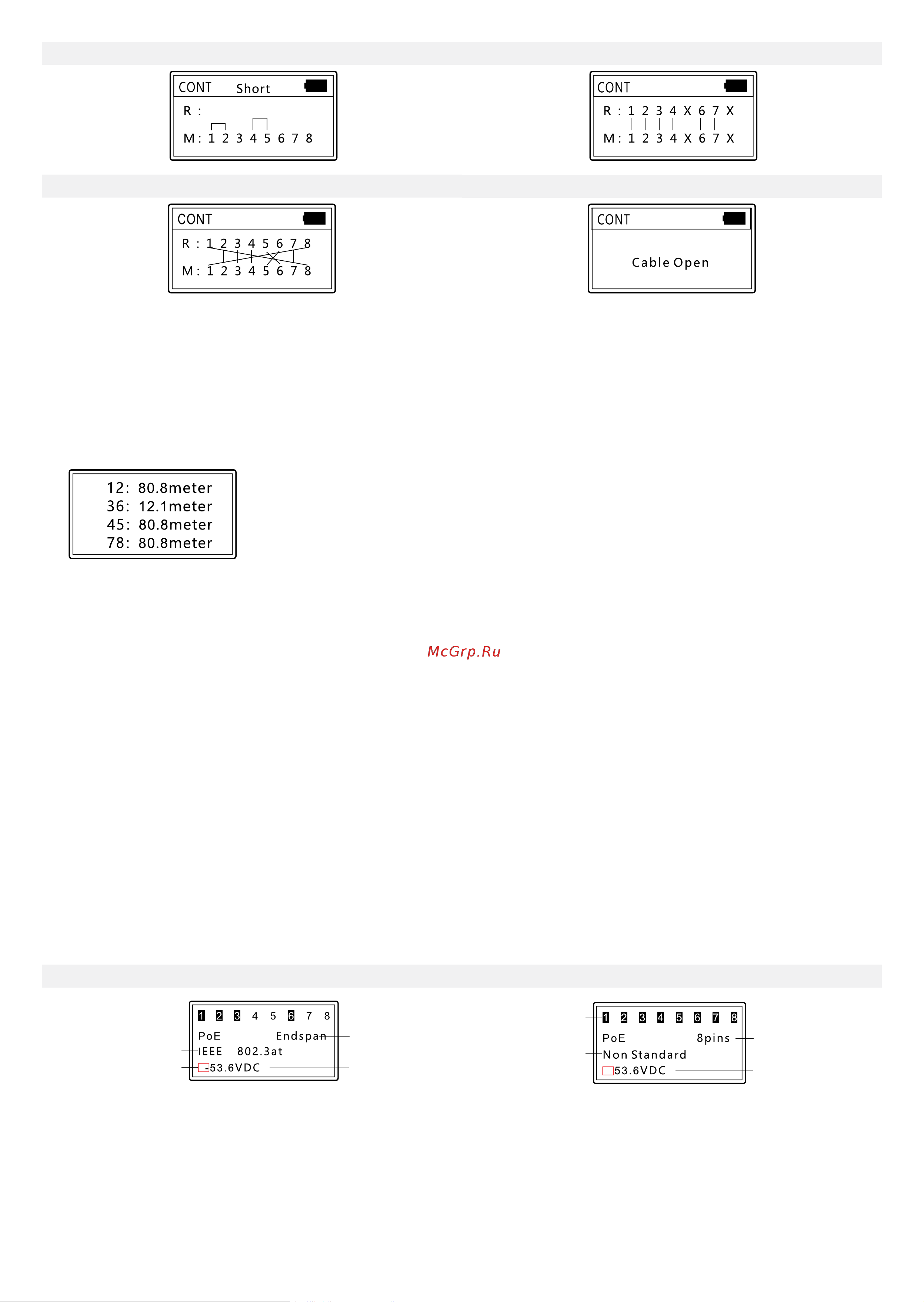

Das mögliche Ergebnis est unten aufgeführt:

Kabelverfolgung

Diese Funktion dient zum Aunden des Zielkabels in einem Kabelbündel.

1. Stecken Sie das lose Ende des Kabels in den RJ45 SCAN-Anschluss (7) des Senders. Verwenden Sie das Krokodilklemmenkabel,

falls erforderlich.

2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie die OK-Taste (3).

3. Wählen Sie am Sender den gewünschten Modus (Digitalmodus, Analogmodus oder PoE-Modus).

4. Stellen Sie den gewünschten Modus am Empfänger ein (Digitalmodus, um mit dem Digital- und PoE-Modus des Senders

übereinzustimmen, sowie Analogmodus, um mit dem Analogmodus des Senders übereinzustimmen).

5. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie ihn entlang des Kabels, um es zu verfolgen. Wenn

sich der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen,

senken Sie die Empndlichkeit. Je näher das Gerät am Objekt ist, desto stärker ist das Signal.

Wenn die Modi des Senders und des Empfängers nicht übereinstimmen, gibt der Empfänger keinen Ton ab, auch wenn er das

Zielkabel berührt.

PoE-Test

Diese Funktion wird hauptsächlich verwendet, um die Leistungsaufnahme eines über PoE betriebenen Geräts zu bestimmen. Sie dient

zudem dazu, die Pins, die PoE bereitstellen, den PSE-Typ (Standard oder Nicht-Standard), die Polarität, den Modus und die Spannung zu

identizieren.

1. Stecken Sie ein Ende des PoE-Kabels in den PoE-Anschluss (9) des Senders und das andere Ende in einen Anschluss der PoE-Quelle

(z. B. Netzwerk-Switch, Router usw.).

2. Wählen Sie PoE (PoE-Test) im Hauptmenü und drücken Sie die OK-Taste (3).

Die möglichen Ergebnisse sind unten aufgeführt:

Standard-PSE Nicht-Standard-PSE

Stromführende Pins

Typ

Modus

Typ

Modus

Polarität Spannung Polarität Spannung

Wenn alle 8 Pins Strom liefern, wird die Spannungspolarität nicht angezeigt.
