Кръстосване Кабелът не е свързан към уреда или не е свързан добре

Измервания за дължина на кабелите

Тази функция се използва за измерване на дължината на кабели.

1. Включете единия край на проверявания кабел в порта Length/Flash (10) на предавателя и оставете другия край свободен.

Ако е необходимо, използвайте проводника с щипки тип "крокодил".

2. Изберете Length (Дължина) в главното меню и натиснете бутона OK (3).

3. Изберете необходимата мерна единица (метър, ярд, фут).

4. Изберете Start (Стартиране) и натиснете бутона OK (3).

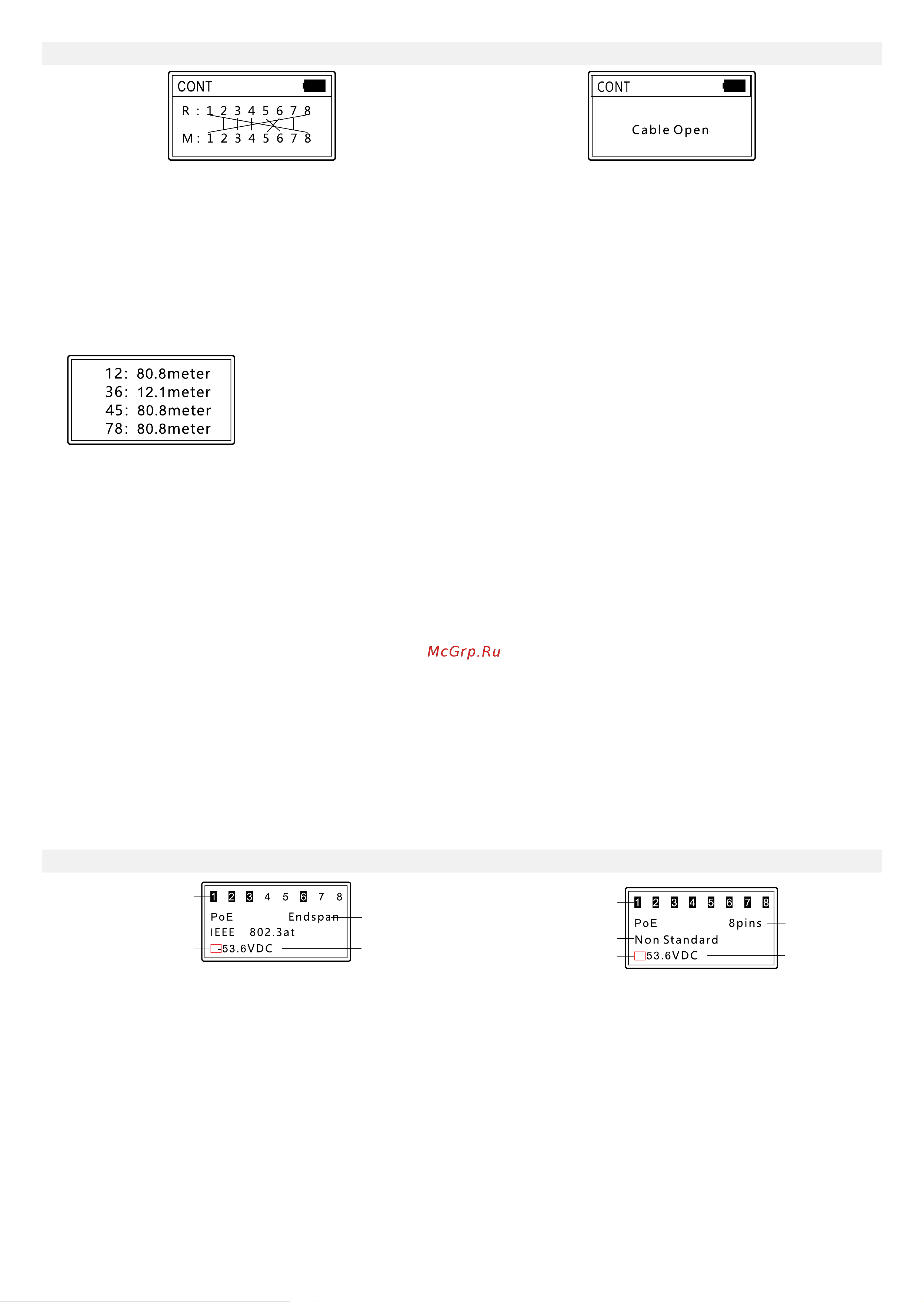

По-долу е показан възможният резултат:

Проследяване на кабели

Тази функция се използва за намиране на целевия кабел в кабелен сноп.

1. Включете свободната част на кабела в порта RJ45 SCAN (7) на предавателя. Ако е необходимо, използвайте проводника

с щипки тип "крокодил".

2. В главното меню изберете SCAN (Проследяване на кабели) и натиснете бутона OK (3).

3. Изберете необходимия режим (Цифров режим, Аналогов режим или режим PoE) на предавателя.

4. Задайте необходимия режим на приемника (Цифров режим, за да съответства на цифровия и PoE режим на предавателя,

както и Аналогов режим, за да съответства на Аналоговия режим на предавателя).

5. Поставете приемника до кабелния сноп и местете приемника по дължината на кабела, за да го проследите. Когато датчикът

е в непосредствена близост до целевия кабел, приемникът ще издава звуков сигнал. За да регистрирате кабела по-точно,

намалете чувствителността. Колкото по-близо е устройството до обекта, толкова по-силен ще бъде сигналът.

Ако режимите на предавателя и на приемника не съвпадат, приемникът няма да издаде звук, дори при докосване

на целевия кабел.

PoE тест

Тази функция се използва главно за определяне на потребяваната от захранваното от PoE устройство мощност. Тази функция помага

също за идентифициране на щифтовете, които осигуряват PoE, типа PSE (стандартен или нестандартен), полярността, режима

и напрежението.

1. Включете единия край на кабела PoE в PoE порта (9) на предавателя, а другия край в PoE порта на изходното оборудване (като

мрежов комутатор, маршрутизатор и др.).

2. В главното меню изберете PoE (PoE тест) и натиснете бутона OK (3).

По-долу е показан възможният резултат:

Стандартен PSE Нестандартен PSE

Щифтове, осигуряващи

захранване

Щифтове, осигуряващи

захранване

Тип

Режим

Тип

Режим

Полярност Напрежение Полярност Напрежение

Ако всичките 8 щифта осигуряват захранване, тогава не се показва полярността на напрежението.

Функция за флаш на порт (Port Flash)

Тази функция се използва за бързо локализиране на точния порт на мрежовия комутатор или маршрутизатор, към който е свързан

проверяваният кабел.

1. Включете свободния край на мрежовия кабела в порта Length/Flash (10) на предавателя; другият край на кабела вече

е свързван към PoE оборудването (мрежов комутатор, маршрутизатор и др.).

2. Изберете Flash (Функция за флаш на порт) и натиснете бутона ОК (3).

3. Изберете необходимата честота на мигане на индикаторите.

К кръгчето на дисплея и светодиодите под порта Length/Flash (10) ще мигат със същата честота, като тази на светодиода на

целевия порт, и различно от другите светодиоди.

На екрана ще се покаже съответната спецификация: скорост на обмен на данните (10 Mbit/s, 100 Mbit/s и 1000 Mbit/s); режим

на предаване (пълен дуплекс или полу-дуплекс) и протокол с данни (протокол за автоматично съгласуване или протокол без

автоматично съгласуване).
