9
CZ
Digitální přístroj pro sledování kabelů Ermenrich NetGeeks NP40
Sada obsahuje: vysílač, přijímač, vzlená jednotka, propojovací kabel RJ11, propojovací kabel RJ45, vodič s krokosvorkami, kabel
Type-C USB, kabel stejnosměrho proudu, sluctka do uší, přepravní taška, návod k použití a záruka.
Instalace bater
Otevřete kryt prostoru pro baterie a vložte baterie podle správné polarity. Zavřete kryt.
Vysílač umožňuje poívat dobíjecí baterie. Připojte kabel Type-C USB k zařízení a adaptér stejnosrho proudu pomocí zástrčky USB
a připojte jej ke zdroji střídaho proudu pro nabíjení zíze.
Začínáme
Pro zapnutí nebo vypnutí vylače stiskněte a podržte tlačítko napájení (1) po dobu 3 sekund.
Pro zapnutí nebo vypnutí přijímače stiskněte a podržte tlačítko napájení/nastavení (19) po dobu 3 sekund. Inditor NCV se rozsvítí.
Mapování vodičů
Tato funkce slouží ke kontrole správného zapojení vodů v kabelu.
Slouží k testování síťového kabelu, zapojte jeden konec kabelu do portu RJ45 CONT (8) na vylači a druhý konec do portu RJ45 CONT (21)
na vzlené jednotce.
Pokud chcete otestovat běžné kabel, zapojte vodič s krokosvorkami do portu RJ45 CONT (8) na vysíli a odpovídajícím zsobem
sevřete krokosvorky na testovam kabelu.
V hlavní nabídce vyberte CONT (Mapování vodů) a stiskněte tlačítko OK (3).

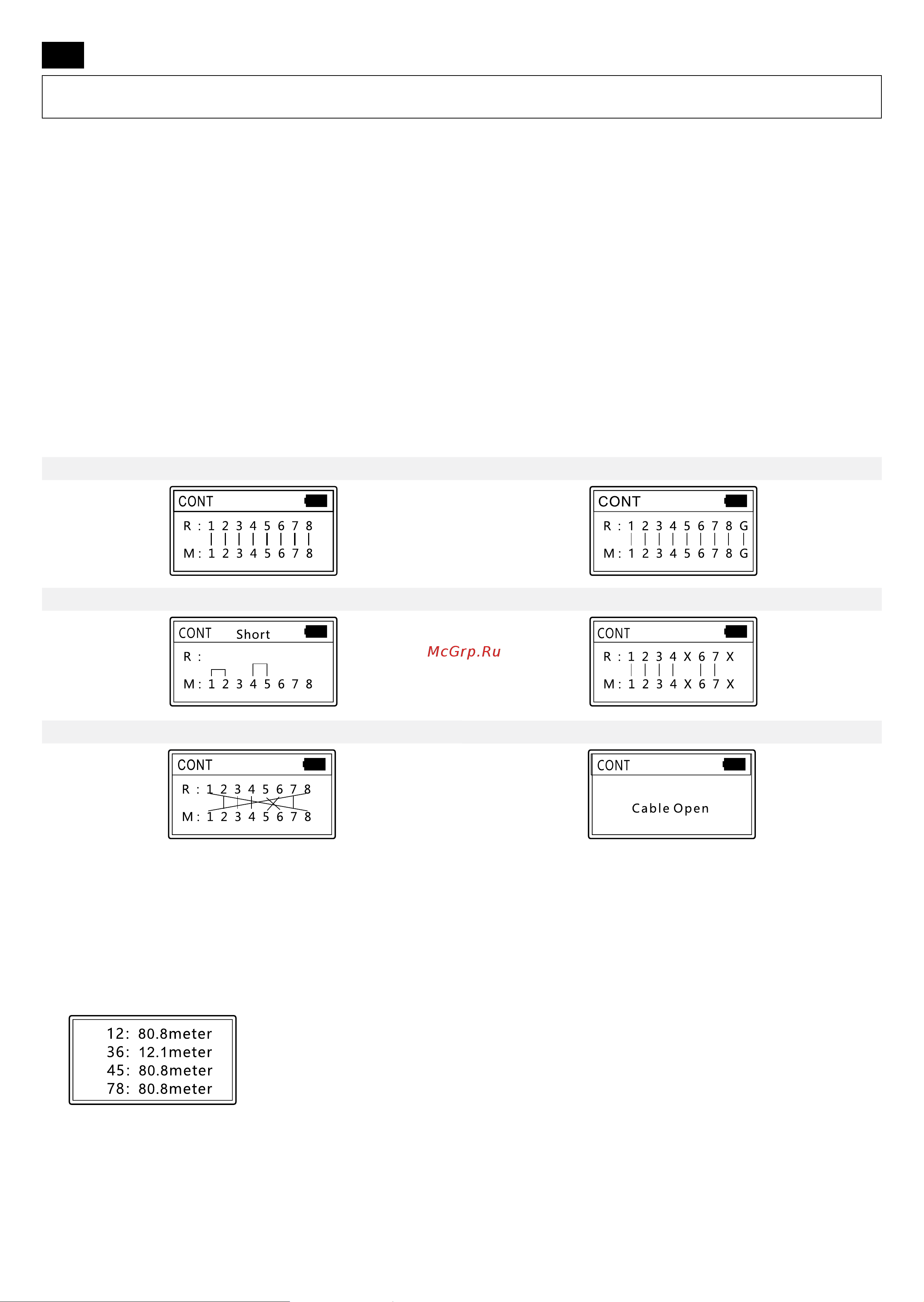

Možné výsledky jsou uvedeny níže:
Normální (UTP LAN kabel) Normální (STP LAN kabel)
Zkratovaný Otevřený spoj nebo poškozené kolíky
Křížený Kabel je odpojen od zařízení nebo není dobře připojen
Měření délky kabelu
Tato funkce slouží k měření délky kabelu.
1. ipojte jeden konec testovaného kabelu do portu Length/Flash (10) na vylači a druhý konec kabelu nechte odpojený. V přípa
potřeby použijte vodič s krokosvorkami.
2. V hlavní nabídce vyberte Length (Délka) a stiskněte tlačítko OK (3).
3. Vyberte požadovanou jednotku měření (metr, yard, stopa).
4. Vyberte Start (Spustit) astiskte tlačítko OK (3).
Možný výsledek je uveden níže:
Vyhledávání kabelů
Tato funkce slouží k vyhlení cílového kabelu ve svazku kabelů.
1. Zapojte volný konec kabelu do portu RJ45 SCAN (7) na vylači. V případě potřeby použijte vodič s krokosvorkami.
2. V hlavní nabídce vyberte SCAN (Vyhledávání kabelů) stiskněte tlačítko OK (3).
Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a návod k použití. Uchovávejte mimo dosah dětí. Přístroj používejte
pouze v souladu s pokyny uvedenými v návodu k použití.
