10

Проследяване на коаксиални кабели

1. Вкарайте единия край на BNC кабела в BNC съединителя (1) на предавателя.

2. В главното меню изберете SCAN (Проследяване на кабели) и натиснете бутона OK (8).

3. Поставете приемника до кабелния сноп и местете приемника по дължината на кабела, за да го проследите. Когато датчикът е в

непосредствена близост до целевия кабел, приемникът ще издава звуков сигнал. За да регистрирате кабела по-точно, намалете

чувствителността. Колкото по-близо е устройството до обекта, толкова по-силен ще бъде сигналът.

Проследяване на телефонни кабели

1. Вкарайте единия край на телефонен кабел в телефонния адаптер (приложен е) и свържете телефонния адаптер към адаптерния

кабел BNC-RJ11 (приложен е). Вкарайте адаптерния кабел BNC-RJ11 в BNC съединителя (1) на предавателя. Другият край на

телефонния кабел се свързва към телефон.

2. В главното меню изберете SCAN (Проследяване на кабели) и атиснете бутона OK (8).

3. Поставете приемника до кабелния сноп и местете приемника по дължината на кабела, за да го проследите. Когато датчикът е в

непосредствена близост до целевия кабел, приемникът ще издава звуков сигнал. За да регистрирате кабела по-точно, намалете

чувствителността. Колкото по-близо е устройството до обекта, толкова по-силен ще бъде сигналът.

Тест за състояние на телефонни кабели

Тази функция се използва за установяване на състоянието на телефонната линия.

1. Вкарайте единия край на телефонен кабел в телефонния адаптер (приложен е) и свържете телефонния адаптер към адаптерния

кабел BNC-RJ11 (приложен е). Вкарайте адаптерния кабел BNC-RJ11 в BNC съединителя (1) на предавателя. Другият край на

телефонния кабел се свързва към телефон.

2. В главното меню изберете TEL (Телефонна линия), изберете Tel status (Състояние на телефонната линия) и след това натиснете

бутона OK (8).

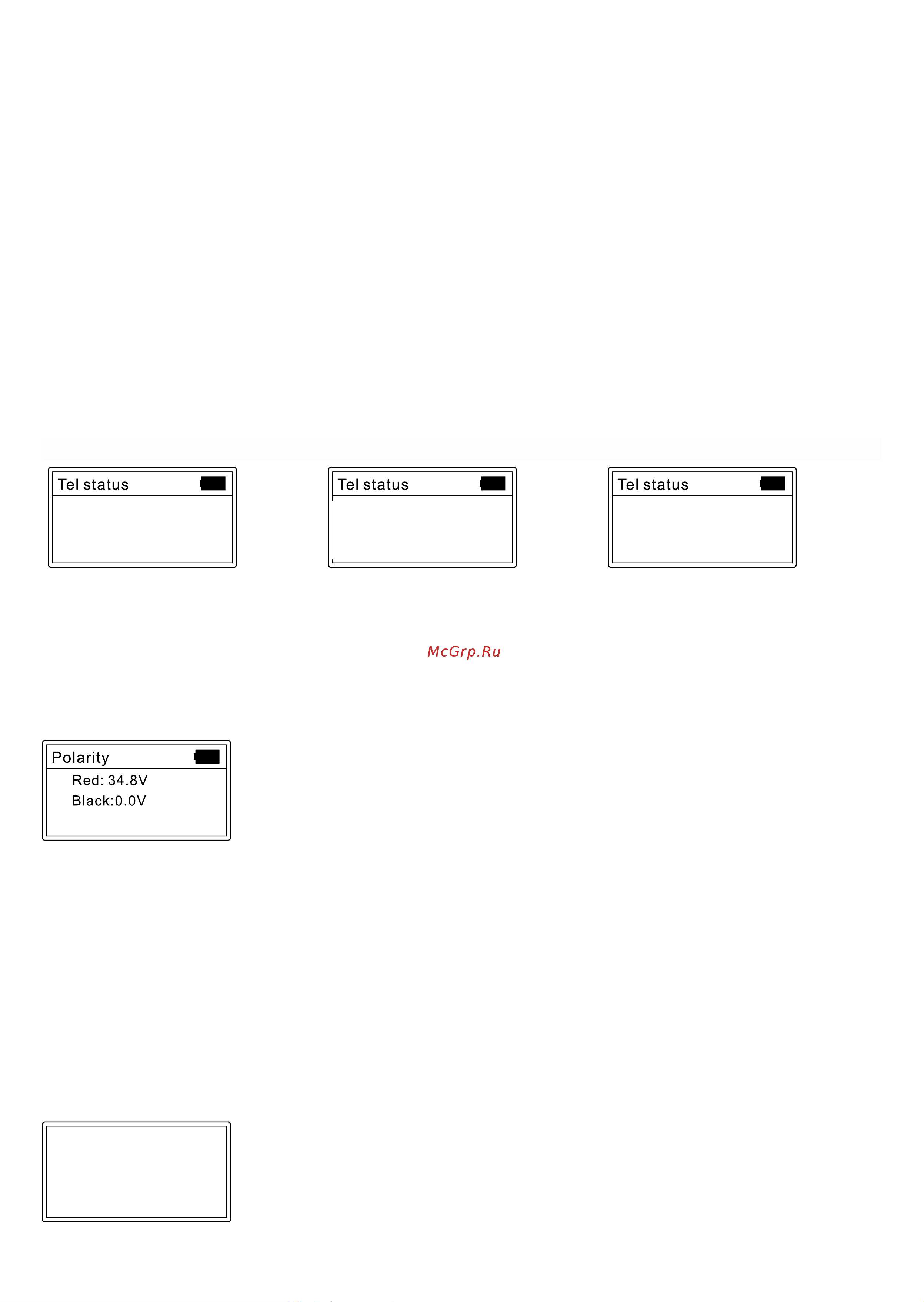

По-долу е показан възможният резултат:

В готовност Звънене Прекратяване на връзката

Тест за поляритет

Тази функция се използва за определяне на полярността на проводници.

1. Вкарайте единия край на телефонен кабел в телефонния адаптер (приложен е) и свържете телефонния адаптер към адаптерния

кабел BNC-RJ11 (приложен е). Вкарайте адаптерния кабел BNC-RJ11 в BNC съединителя (1) на предавателя. Използвайте

телефонния адаптер или проводник с щипки тип "крокодил" за свързване на проводниците на телефонния кабел. Другият край

на телефонния кабел се свързва към телефон.

2. В главното меню изберете TEL (Телефонна линия), изберете Polarity test (Проверка на полярността) и след това натиснете бутона

OK (8).

По-долу е показан възможният резултат:

Червена щипка: 34,8 V,

черна щипка: 0,0 V

Функция за флаш на порт (Port Flash)

Тази функция се използва за бързо локализиране на точния порт на мрежовия комутатор или маршрутизатор, към който е свързан

проверяваният кабел.

1. Включете свободния край на РоЕ кабела или съединителния кабел RJ45 (включен е) в Flash/PoE порта (11) на предавателя

(другият край на кабела вече е свързван към PoE оборудването – мрежов комутатор, маршрутизатор и др.).

2. Изберете Flash (Функция за флаш на порт) и натиснете бутона OK (8).

Кръгчето на дисплея и светодиодите под порта Flash/PoE (11) ще мигат със същата честота, като тази на светодиода на целевия

порт, и различно от другите светодиоди.

PoE тест

Тази функция се използва за идентифициране на щифтовете, които осигуряват PoE (Power over Ethernet), и за измерване на

напрежението на PoE.

1. Включете единия край на РоЕ кабела или съединителния кабел RJ45 (приложен е) в Flash/PoE порта (11) на предавателя, а

другия край в PoE захранващото оборудване (като мрежов комутатор, маршрутизатор и др.).

2. В главното меню изберете PoE (PoE тест) и натиснете бутона OK (8).

По-долу е показан възможният резултат:

1 ......0v 4 ......

2 ......0v 5 ......

3 ......47.0V 7 ......

6 ......47.0V 8 ......

Ringing

Standby Hang up
