Tester kabelů Ermenrich Ping SM110

Sada obsahuje:vysílač, přijímač, 4 vzdálené jednotky, vodič s krokosvorkami, kabel adaptéru BNC-RJ11, propojovací kabel RJ45, propojovací kabel

RJ11, telefonní adaptér (modul RJ11), sluchátka do uší, microUSB kabel, stejnosměrný adaptér, přepravní taška, návod k použití a záruka.

Začínáme

Pro zapnutí/vypnutí vysílače stiskněte tlačítko (5) a podržte po dobu 3 sekund. Pro zapnutí přijímače přepněte třípolohový přepínač (6) do dolní

polohy (SCAN). Přepnutím třípolohového přepínače (6) do prostřední polohy (OFF) přijímač vypnete. Přepnutím třípolohového přepínače (6) do

horní polohy (LAMP) na přijímači svítilnu zapnete. Stisknutím tlačítka OK (8) otevřete nabídku; pomocí tlačítek RIGHT/DOWN (Doprava/Dolů) a

LEFT/UP (Vlevo/Nahoru) můžete procházet nabídkou.

Nabíjení zařízení

Vysílač i přijímač používají dobíjecí lithiové baterie. K zařízení pomocí USB konektoru připojte microUSB kabel a DC adaptér a zapojte do sítě

pro nabíjení přístroje.

Mapování vodičů

Tato funkce slouží ke kontrole správného zapojení vodičů v kabelu.

Slouží k testování síťového kabelu,

• zapojte jeden konec kabelu do portu RJ45 MAIN (3) na vysílači a druhý konec do portu RJ45 (8) na přijímači; nebo

• zapojte jeden konec kabelu do portu RJ45 MAIN (3) na vysílači a druhý konec do portu RJ45 (2) na vzdálené jednotce.

Pokud chcete otestovat koaxiální kabel, zapojte jeden konec kabelu do konektoru BNC (1) na vysílači a druhý konec do konektoru BNC (1) na

vzdálené jednotce.

1. V hlavní nabídce vyberte CONT (Mapování vodičů) a stiskněte tlačítko OK (8).

2. Vyberte požadovaný typ kabelu (CAT5, CAT6 nebo BNC).

3. Vyberte CONT mode (Režim Mapování vodičů).

4. Vyberte režim 1:1 (pokud používáte vysílač a přijímač); nebo

Vyberte režim 1:4 (pokud používáte vysílač a vzdálenou jednotku). Vyberte Start (Spustit) a stiskněte tlačítko OK (8).

Možné výsledky jsou uvedeny níže:

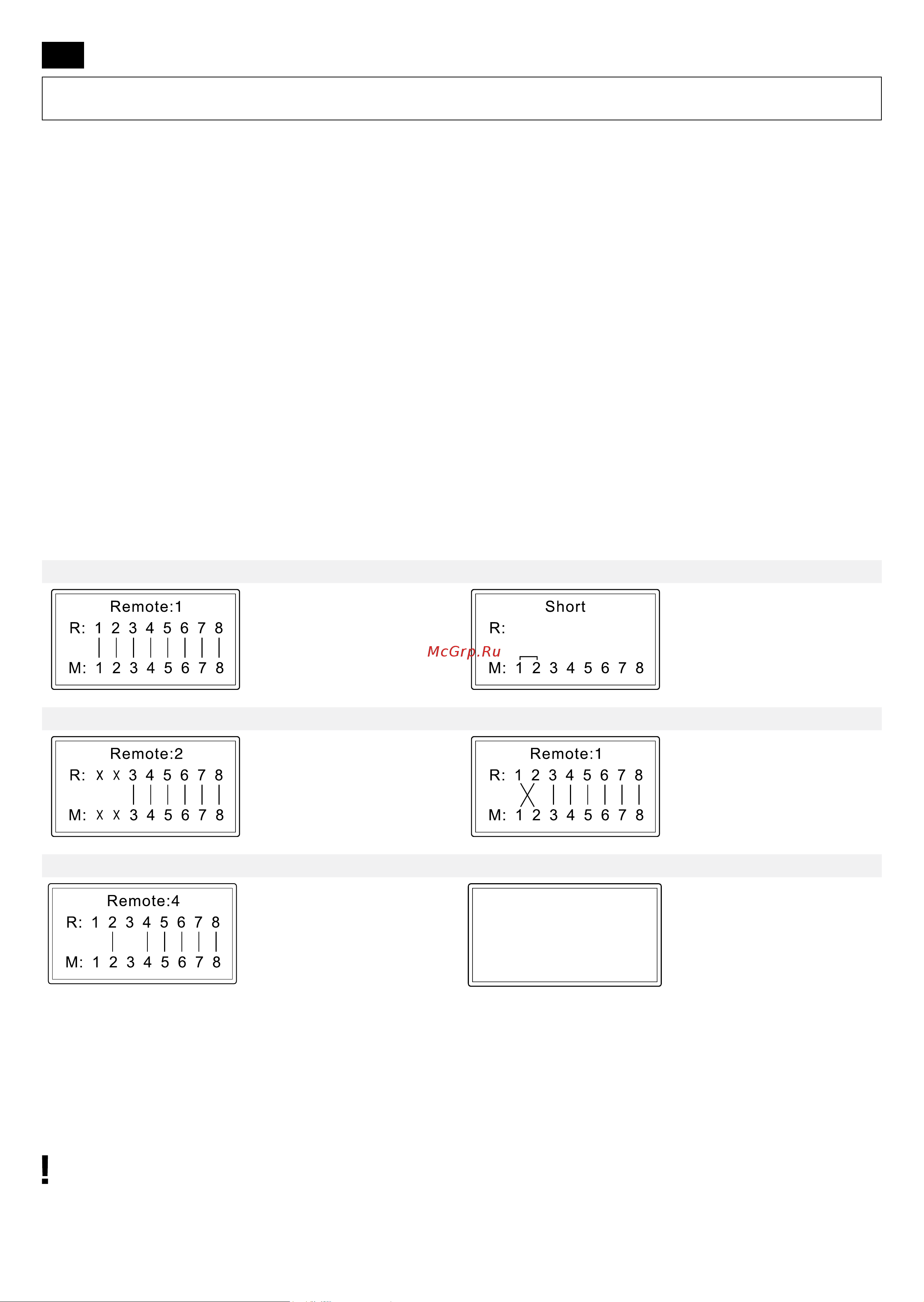

Normální Zkratovaný

Rozpojený Křížený

Rozdělený (zkřížené piny budou na displeji blikat) Kabel je odpojen nebo není dobře připojen

Měření délky kabelu

Tato funkce slouží k měření délky kabelu.

Kalibrace

1. Zapojte jeden konec testovacího kabelu (min. 10 m) o známé délce do příslušného portu na vysílači (port RJ45 MAIN pro síťový kabel, konektor

BNC pro koaxiální kabel) a druhý konec kabelu nechte odpojený. Pro připojení telefonního kabelu použijte telefonní adaptér (součást dodávky).

2. V hlavní nabídce vyberte Length (Délka) a stiskněte tlačítko OK (8).

3. Zvolte požadovaný typ kabelu (CAT5, CAT6 nebo BNC) a poté vyberte možnost Calibration (Kalibrace).

4. V případě potřeby upravte výsledek a stisknutím tlačítka OK (8) data uložte.

Pro přesnější výsledky se doporučuje přístroj kalibrovat na kabelu se známou délkou od stejného výrobce.

Použití

1. Zapojte jeden konec testovacího kabelu do příslušného portu na vysílači (port RJ45 MAIN pro síťový kabel, konektor BNC pro koaxiální kabel)

a druhý konec kabelu nechte odpojený. Pro připojení telefonního kabelu použijte telefonní adaptér (součást dodávky).

2. V hlavní nabídce vyberte Length (Délka) a stiskněte tlačítko OK (8).

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a návod k použití. Uchovávejte mimo dosah dětí. Přístroj používejte

pouze v souladu s pokyny uvedenými v návodu k použití.

Cable open or too short
