Care and maintenance

Do not use the device to detect live power lines (such as 220V power supply lines) as it will damage the device. In order to avoid lightning

strikes, do not use the device during thunderstorms. Do not exclusively rely on the device to locate items behind scanned surfaces. Do not

try to disassemble the device on your own for any reason. For repairs and cleaning of any kind, please contact your local specialized service

center. Protect the device from sudden impact and excessive mechanical force. Store the device in a dry cool place. Only use accessories

and spare parts for this device that comply with the technical specications. Never attempt to operate a damaged device or a device with

damaged electrical parts! If a part of the device or battery is swallowed, seek medical attention immediately.

Battery safety instructions

Always purchase the correct size and grade of battery most suitable for the intended use. Always replace the whole set of batteries at one

time; taking care not to mix old and new ones, or batteries of dierent types. Clean the battery contacts and also those of the device prior

to battery installation. Make sure the batteries are installed correctly with regard to polarity (+ and –). Remove batteries from equipment

that is not to be used for an extended period of time. Remove used batteries promptly. Never short-circuit batteries as this may lead to high

temperatures, leakage, or explosion. Never heat batteries in order to revive them. Do not disassemble batteries. Remember to switch o

devices aer use. Keep batteries out of the reach of children, to avoid risk of ingestion, suocation, or poisoning. Utilize used batteries as

prescribed by your country’s laws.

Levenhuk International Warranty

Levenhuk products, except for their accessories, carry a 5-year warranty against defects in materials and workmanship. All Levenhuk

accessories are warranted to be free of defects in materials and workmanship for six months from the purchase date. The warranty entitles

you to the free repair or replacement of the Levenhuk product in any country where a Levenhuk oce is located if all the warranty conditions

are met.

For further details, please visit: levenhuk.com/warranty

If warranty problems arise, or if you need assistance in using your product, contact the local Levenhuk branch.

Тестер за кабели Ermenrich Ping SM110

Комплектът включва: предавател, приемник, 4 дистанционни устройства, проводник с щипки тип "крокодил", адаптерен кабел BNC-

RJ11, RJ45 пач кабел, RJ11 пач кабел, телефонен адаптер (модул RJ11), слушалки, microUSB кабел, DC адаптер, торбичка за носене,

ръководство за потребителя и гаранция.

Да започнем

Натиснете бутона (5) и го задръжте натиснат за 3 секунди, за да включите/изключите предавателя. За да включите приемника,

преместете трипозиционния превключвател (6) в най-долната позиция (SCAN). За да изключите приемника, преместете трипозиционния

превключвател (6) в средната позиция (OFF). За да включите фенерчето, преместете трипозиционния превключвател (6) в най-горната

позиция (LAMP). Натиснете бутона OK (8), за да влезете в менюто. Използвайте бутона RIGHT/DOWN (Надясно/За надолу) и бутона LEFT/

UP (Наляво/За нагоре) за превъртане през менюто. Натиснете бутона OK (8), за да потвърдите избора.

Картографиране на проводниците

Тази функция се използва за проверка на това дали проводниците в кабела са свързани правилно.

За да проверите мрежовия кабел,

• включете единия край на кабела в порта RJ45 MAIN (3) на предавателя, а другия край в порта RJ45 (8) на приемника; или

• включете единия край на кабела в порта RJ45 MAIN (3) на предавателя, а другия край в порта RJ45 (2) на дистанционното

устройство.

За да проверите коаксиалния кабел, свържете единия край на кабела към BNC съединителя (1) на предавателя, а другия край – към

BNC съединителя (1) на дистанционното устройство.

1. Изберете CONT (Картографиране на проводниците) в главното меню и натиснете бутона OK (8).

2. Изберете необходимия тип кабел (CAT5, CAT6 или BNC).

3. Изберете CONT mode (Режим на картографиране на проводниците).

4. Изберете режима 1 към 1 (ако използвате предавателя и приемника); или

Изберете режима 1 към 4 (ако използвате предавателя и дистанционното устройство). Изберете Start (Стартиране) меню и

натиснете бутона OK (8).

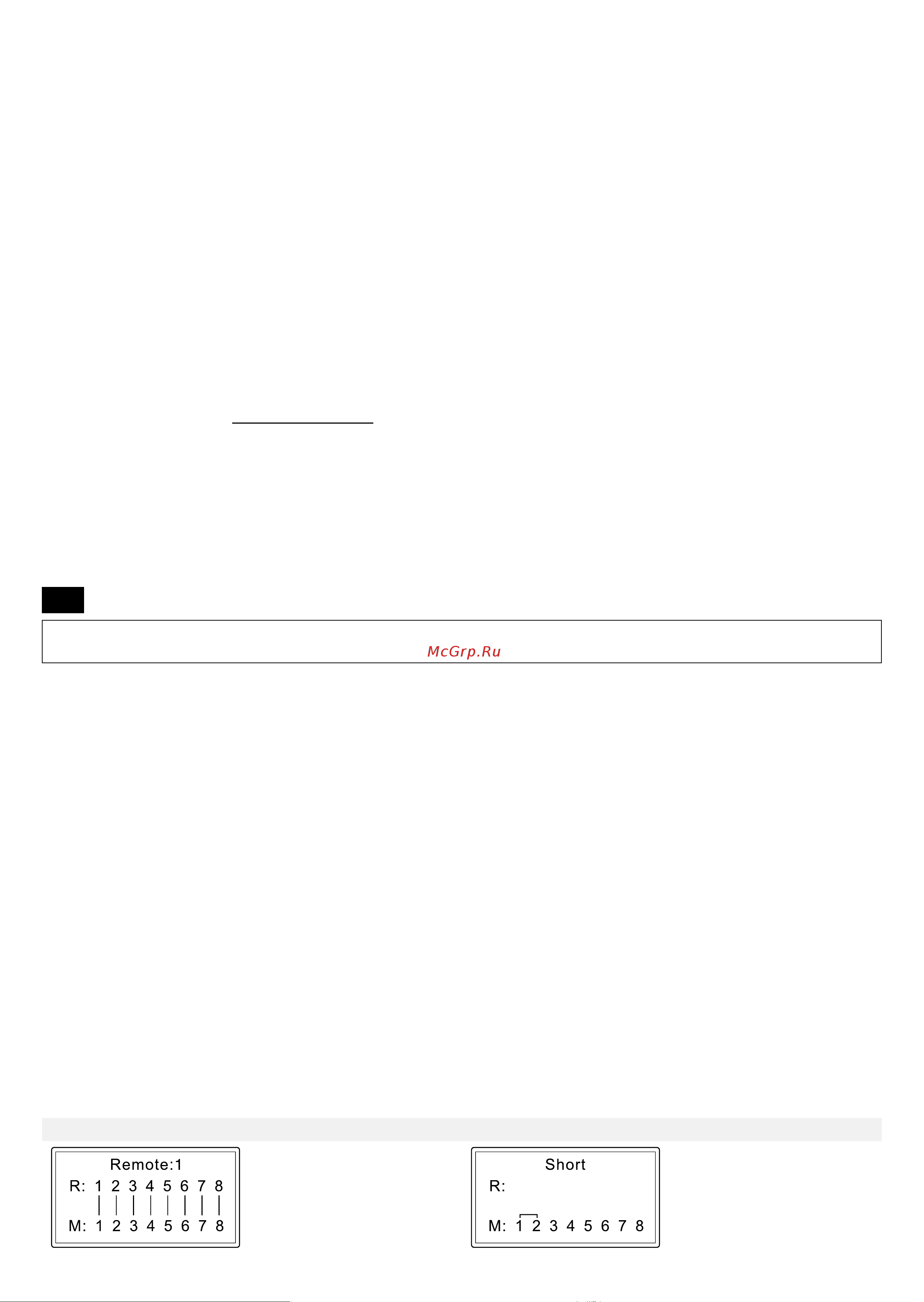

По-долу са показани възможните резултати:

Нормално

Късо съединение

Моля, прочетете внимателно инструкциите за безопасност и ръководството за потребителя, преди да използвате този продукт. Да се

съхранява далеч от деца. Използвайте устройството само по посочения в ръководството за потребителя начин.
