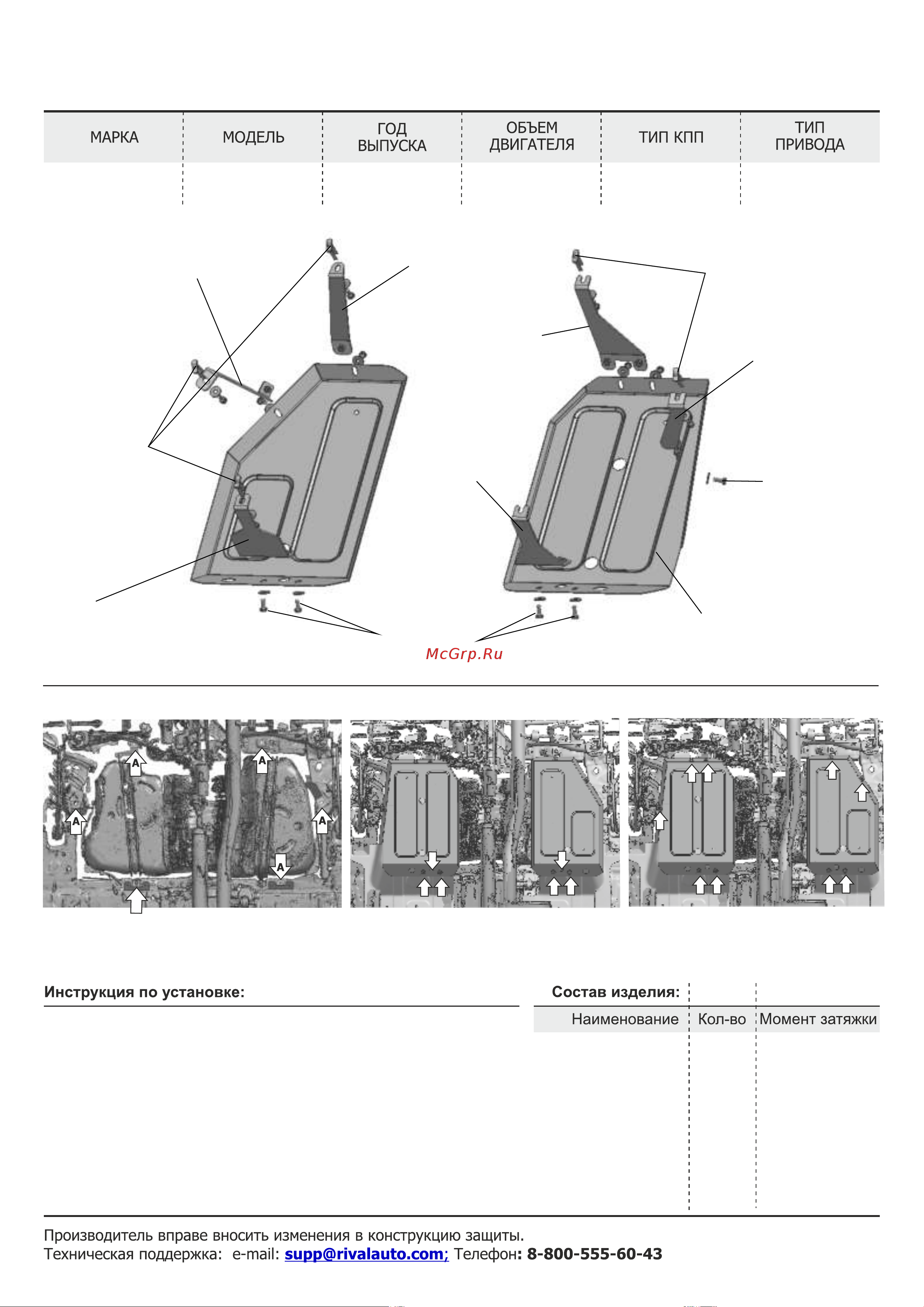

111.0944.1/333.0944.1
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
Робот
1. Снять штатный пыльник.
2. Установить закладную гайку в позициях (А), зафиксировать кронштейн
болтом М8х20 с шайбой 8 ув. В позиции (Б) выкрутить штатный крепеж,
зафиксировать кронштейн штатным болтом. (Рис.1).
3. Просверлить отверстия в пыльнике напротив отверстий в кронштейнах
в позициях (В). (Рис.2).
4. Установить пыльник.
5. Установить защиту: защиту закрепить болтами М8 с шайбами
8 ув. в позициях (Г).
6. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Jetour
2023-
2.0
Полный
Рис .1
Рис .2
Traveller
Б
Рис .3
В
В
.
Болт М8х20
Шайба 8 ув.
Планка закладная
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Кронштейн 5
Кронштейн 6
Экран
14 шт.
14 шт.
5 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
24 Нм
Болт М8х20
Шайба 8 ув.
Планка
закладная
Экран
Планка
закладная
Кронштейн 3
Кронштейн 2
Кронштейн 1
Кронштейн 4
Кронштейн 5
Кронштейн 6
Болт М8х20
Шайба 8 ув.
В
В
В
В
Г
Г
Г
Г
Г
Г
Г
Г
Г
