Состав крепежа:
Болт М8х20
Болт М10х20
Болт М8х40
Гайка закладная М8 с
проволокой
Гайка закладная М8 с
усиками
Гайка закладная М10 с
усиками
Кронштейн передний правый
Кронштейн передний левый
Кронштейн задний правый
Кронштейн задний левый
Шайба 8
Шайба 10
4 шт.
2 шт.
2 шт.
2 шт.
4 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
6 шт.
8 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
Sonet 2024-
Все Все
KIA
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.2807.1 Комплект крепежа к порогам
Инструкция по установке:
1. Извлечь резиновые заглушки в позициях (А, Б, В) (Рис.2).
2. Установить гайки закладные М8 с усиками в отверстие лонжерона
передней части автомобиля (А) (Рис. 2).
3. Через отверстие (Б) протянуть гайку закладную М8 с проволокой и
установить над отверстием (Г) (Рис. 2).
4. Установить гайку закладную М10 с усиками над отверстием (В) (Рис.2).
5. При помощи болта М10х20 и шайбы 10 закрепить заднюю часть
переднего кронштейна на установленную гайку закладную М10 с усиками
(Д), при помощи болта М8х40 и шайбы 8 закрепить переднюю часть
переднего кронштейна на установленную гайку закладную М8 с усиками
через 3 шайбы М10 (Е) (Рис.3).
6. При помощи болта М8х20 и шайбы 8 закрепить заднюю часть заднего
кронштейна на установленную гайку закладную М8 с проволокой (Ж),
при помощи болта М8х20 и шайбы 8 закрепить переднюю часть заднего
кронштейна на установленную гайку закладную М8 с усиками (З) (Рис.4).
7. Установить порог-площадки.
8. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
23.0 Нм
48.0 Нм
Рекомендуемая длина
порог-площадки, мм
1730 Тип «А»
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний левый
Порог-площадка
Штатные габариты кузова :
4120 мм 1790 мм 1642 мм
Длина
Ширина
Высота
4120 мм 1790 мм 1642 мм
Габариты кузова с установлеными
порогами :
Закладная М10 с усиками
Болт М10х20
Шайба 10
Гайка закладная М8
с усиками
Болт М8х40
Шайба 8
Шайба 10 - 3 шт.
1 из 2
Перед
Все

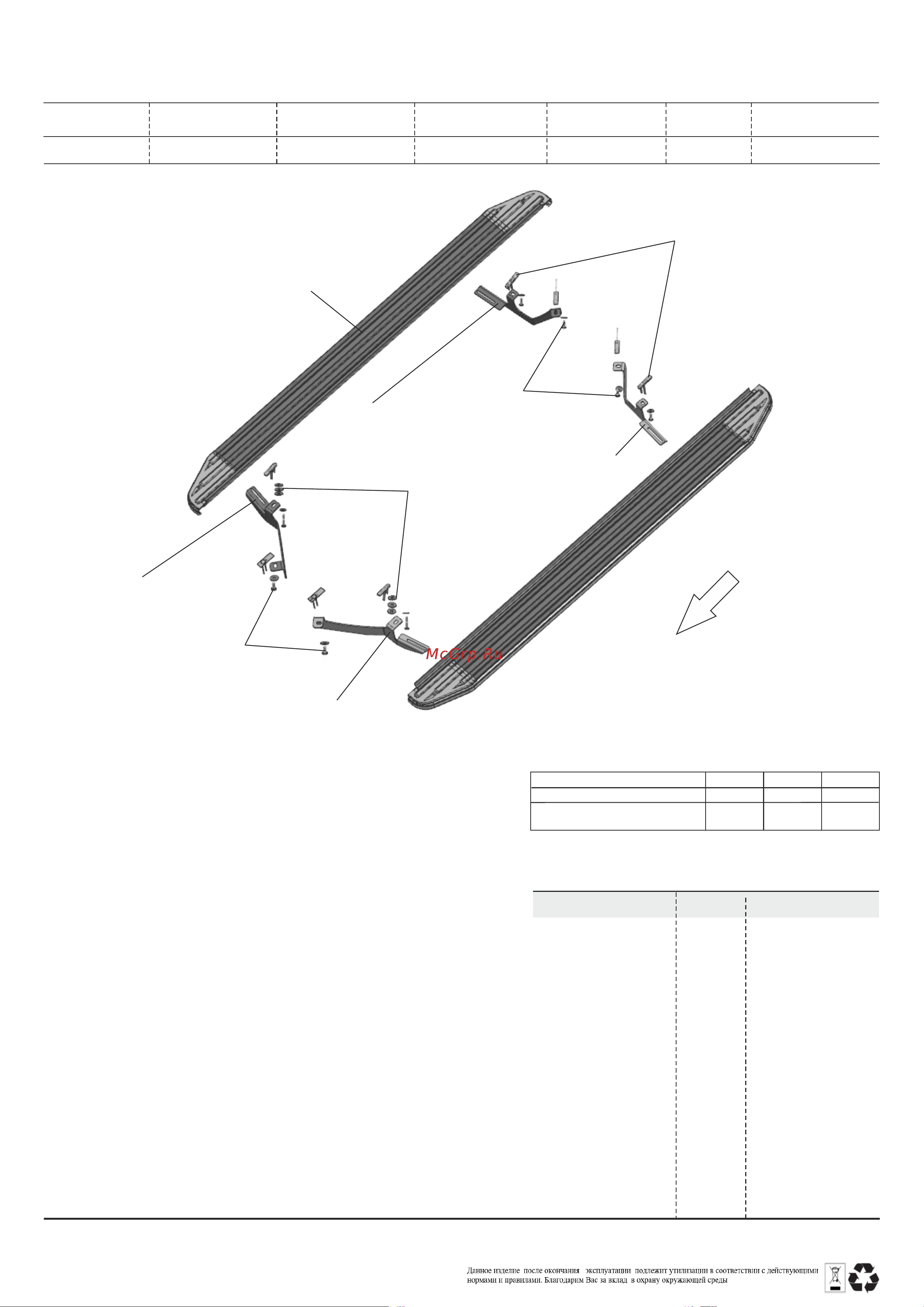

Рис. 1
Кронштейн задний левый
Кронштейн передний правый
Кронштейн задний правый
Гайка закладная М8
с усиками
Болт М8х20
Шайба 8
Гайка закладная М8
с проволокой
Болт М8х20
Шайба 8
