11
Ping тест
Тази функция се използва за проверка на предаването на данни. Включете единия край на кабела или съединителния кабел RJ45
(приложен) в PoE/Ping порта (6) на предавателя, а другия край в PoE оборудването (като мрежов комутатор, маршрутизатор и др.).
В главното меню изберете Ping (Ping тест) и след това изберете Congure (Конфигуриране), преди да стартирате проверката. Там
можете да зададете IP адреса, локалния IP адрес и настройката на пакета данни или да позволите на устройството да ги получи
автоматично.
Натиснете бутона за нулиране (9), за да се върнете към предишното меню и изберете Ping. След това изберете Start (Стартиране) за
извършване на проверката.

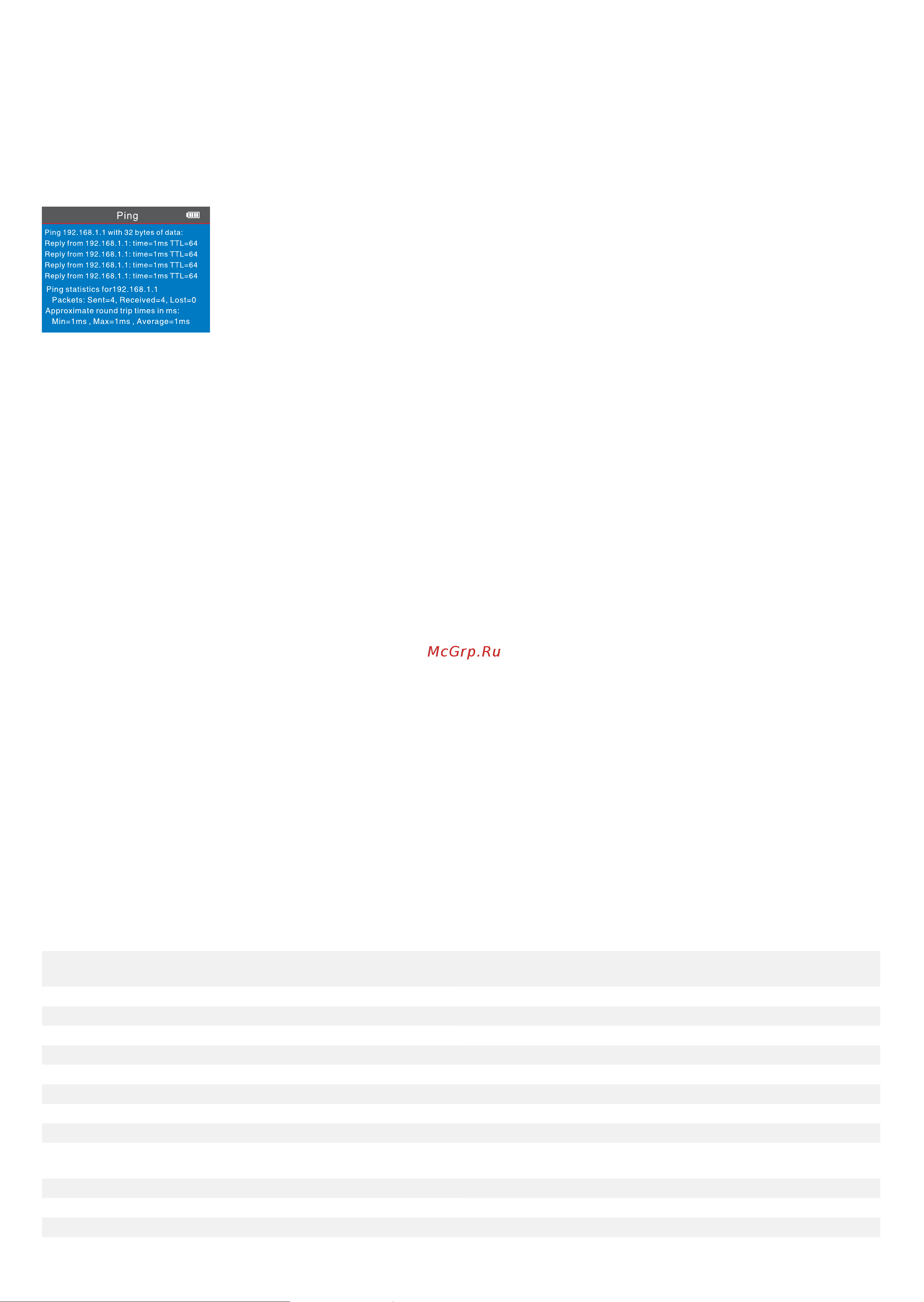

По-долу е показан възможният резултат:
Функция за флаш на порт (Port Flash)
Тази функция се използва за локализиране на точния порт на РоЕ мрежовия комутатор или маршрутизатор, към който е свързан
кабелът. Вкарайте свободния край на кабела в PoE/Ping порта (6) на предавателя (другият край е свързан към някакво PoE
оборудване) и изберете Flash Port (Функция за флаш на порт) в главното меню. Кръгчето на дисплея и светодиодите под PoE/Ping
порта (6) ще мигат със същата честота като тази на светодиода на целевия порт на PoE комутатор или маршрутизатор.
Проследяване на кабели
Тази функция се използва за откриване на целевия кабел в кабелен сноп. Вкарайте свободния край на кабела в съответен порт на
предавателя (порта RJ45 SCAN за мрежов кабел) и изберете Scan (Проследяване на кабели) в главното меню. Имате възможност за
избор от три режима: "Low frequency" (Ниска честота), "High frequency" (Висока честота) и "PoE switch" (PoE комутатор).
!
Ако искате да проследите кабела, който е свързан към част от оборудването с източник на PoE, или ако искате да проследите
електрически кабел, изберете режима "PoE switch".
Натиснете бутона SET (9) на приемника, така че индикаторът за режим на сканиране (6) светва в червено. Натиснете отново същия
бутон, така че индикаторът да промени цвета си на тъмносиньо. Когато индикаторът е червен, това означава, че приемникът се
намира в режим "Ниска честота" или "PoE комутатор". Когато той е тъмносин, това означава, че приемникът се намира в режим
"Висока честота".
!
За правилната работа режимите на сканиране на предавателя и приемника трябва да съвпадат.
След като завършите настройката на предавателя и приемника, поставете приемника до кабелния сноп и местете приемника по
дължината на кабела, за да го проследите. За да регистрирате кабела по-точно, намалете чувствителността. Когато датчикът е
в непосредствена близост до целевия кабел, приемникът ще издава звуков сигнал. Колкото по-близо е устройството до обекта,
толкова по-силен ще бъде сигналът.
Функция за NCV (безконтактно регистриране на напрежение)
Тази функция се използва за откриване на напрежение, без да се докосват кабелите. Натиснете бутона SET (9) на приемника и
го задръжте натиснат 3 секунди, така че индикаторът NCV (5) да светне. Задръжте датчика (1) до проводник, контакт или всяка
повърхност със скрити проводници. Приемникът ще получи сигнала и ще издаде предупредителен звуков сигнал. Колкото по-близо
е устройството до обекта, толкова по-силен ще бъде сигналът.
Хронологичен запис
Можете да запаметявате данните във формат .txt на microSD карта (не е приложена) чрез избор на Data upload (Качване на данни).
Спецификации
Типове кабели за тестване
мрежов кабел STP/UTP (CAT5E, CAT6, CAT6A, CAT7),
телефонен кабел, коаксиален кабел, стандартни проводници
Макс. разстояние на проследяване на кабелите 1000 m
Картографиране на проводниците +
Измервателен диапазон за дължина на кабелите 1–1000 m
Мерни единици m, in, yd
Минимална дължина на кабела за калибриране 20 m (за калибриране се препоръчва кабел с дължина 50 m)
PoE тест +
Ping тест +
Диапазон на измерване на DC напрежение 5–60 V
Функция за NCV (безконтактно регистриране
на напрежение)
+
Функция за флаш на порт +
Яркост на екрана 3 нива
Фоново осветление 15 c, 30 с, 1 мин, изкл.
