После центрирования вторичного зеркала в гнезде

окуляра поворачивайте держатель зеркала до тех

пор, пока отражение основного зеркала не будет

центрировано во вторичном зеркале насколько воз-

можно. Центрирование может быть не абсолютно

точным, но это нормально. Теперь затяните равно-

мерно три маленьких винта для фиксации положе-

ния зеркала.

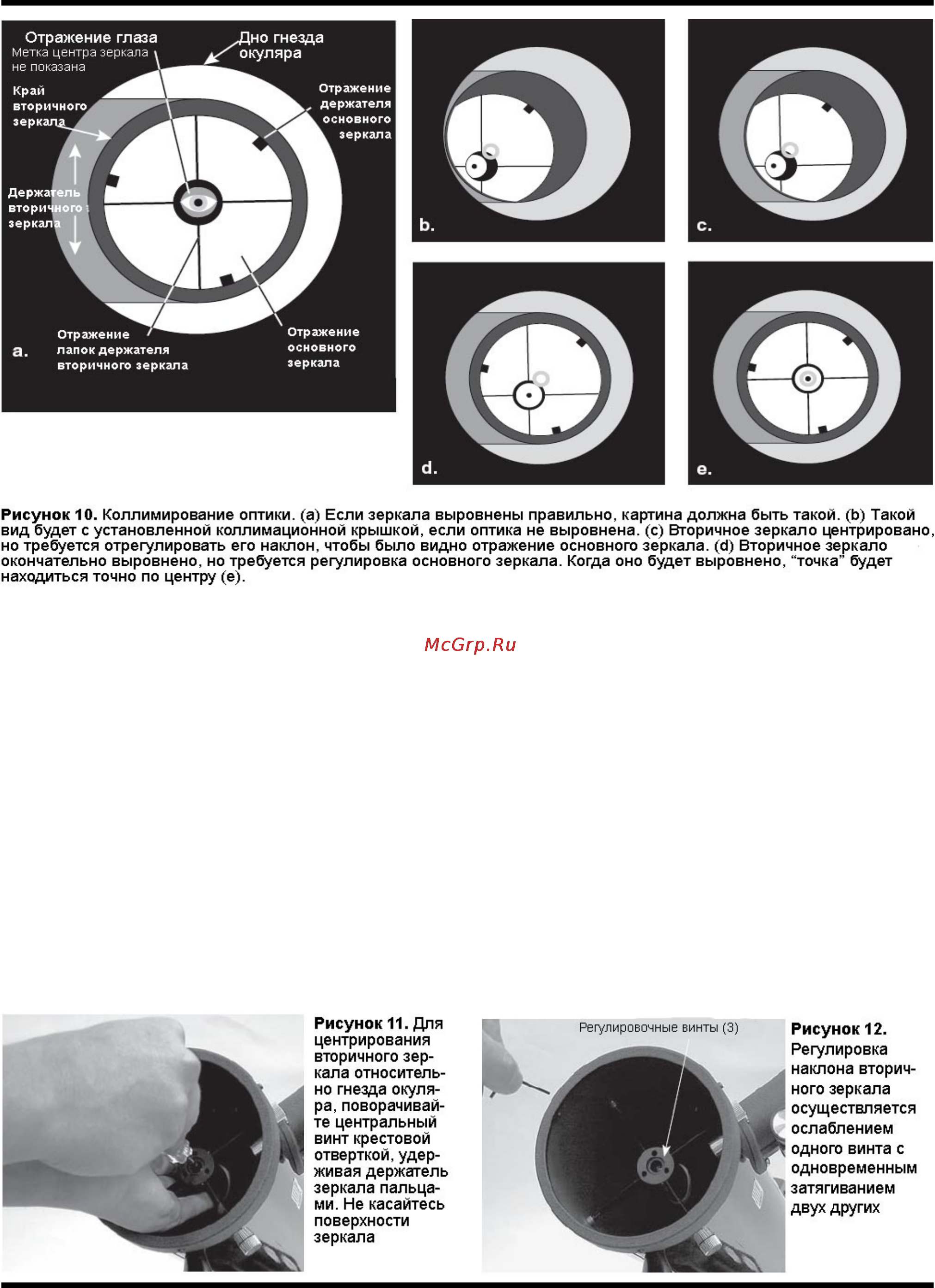

Если отражение первичного зеркала не видно во

вторичном зеркале, как показано на рис.10c, необ-

ходимо отрегулировать наклон вторичного зеркала.

Это делается посредством поочередного ослабле-

ния одного из трех винтов при затягивании других

двух (рис.12). Задача состоит в том, чтобы центри-

ровать отражение основного зеркала во вторичном

зеркале, как показано на рис.10d. Не стоит беспоко-

иться, если отражение вторичного зеркала (малень-

кий круг, с "точкой" коллимационной крышки в цен-

тре) окажется вне центра. Следующий шаг поможет

это исправить.

Регулировка основного зеркала

Окончательная регулировка производится с основ-

ным зеркалом. Регулировка требуется, если вто-

ричное зеркало центрировано под гнездом окуляра,

отражение основного зеркала находится по центру

вторичного зеркала, но маленькое отражение вто-

ричного зеркала (с "точкой" коллимационной крыш-

ки) находится вне центра (как на рис.10d).

Наклон основного зеркала регулируется тремя

большими гайками с насечками с обратного конца

оптической трубы (позади ячейки зеркала) (рис.13).

Маленькие винты (с щелями в них) служат для фик-

сации зеркала.
