• Lai nomainītu bojātu strāvas vadu,

izmantojiet kabeli: H05V2V2-F, kas ir

izturīgs 90 °C vai augstākā temperatūrā.

Atsevišķā vada minimālajam diametram ir

jābūt 1,5 mm². Sazinieties ar vietējo

servisa centru. Strāvas padeves kabeļa

nomaiņu drīkst veikt tikai kvalificēts

elektriķis.

BRĪDINĀJUMS!

Visi elektrisko savienojumu darbi ir

jāveic kvalificētam elektriķim.

UZMANĪBU!

Savienojumi, izmantojot

kontaktspraudņus ir aizliegti.

UZMANĪBU!

Neurbiet un nelodējiet vadu galus. Tas ir

aizliegts.

UZMANĪBU!

Neveidojiet kabeļa savienojumus bez

kabeļa gala uzmavas.

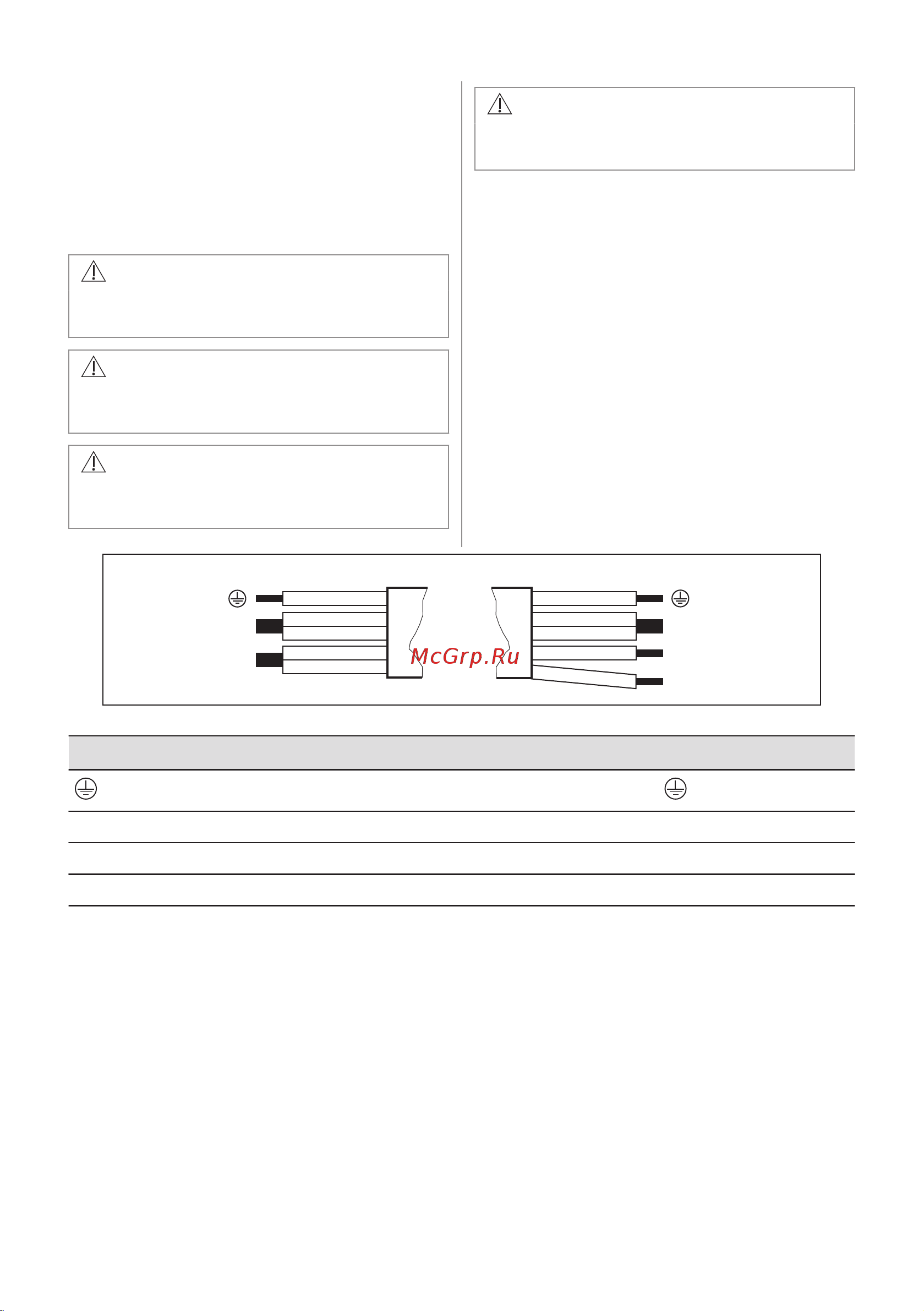

Vienfāzes pieslēgums

1. Atvienojiet kabeļa gala uzmavu no

melnās un brūnās krāsas vadiem.

2. Noņemiet izolāciju no melnās un brūnās

krāsas vadu galiem.

3. Savienojiet kopā melno un brūno vadu

galus.

4. Izmantojiet jaunu vada gala uzmavu uz

savienoto vadu gala (nepieciešams īpašs

instruments).

Kabeļa šķērsgriezums 2 x 1,5 mm²

220-240 V~ 400V 2~N

Vienfāzes pieslēgums: 220 - 240 V~ Divfāzu pieslēgums 400 V 2 ~ N

Dzeltens — zaļš Dzeltens — zaļš

N Zils un zils Zils un zils N

L Melns un brūns Melns L1

Brūns L2

3.4 Montāža

Uzstādot plīts virsmu zem tvaika nosūcēja,

skatiet minimālo nepieciešamo attālumu starp

ierīcēm tvaika nosūcēja uzstādīšanas

instrukcijās.

110 LATVIEŠU
