УВАГА

З’єднання через з’єднувальні штепселі

заборонено.

УВАГА

Не просвердлюйте та не припаюйте

кінці дротів. Це заборонено.

УВАГА

Не підключайте кабель без кінцевої

кабельної муфти.

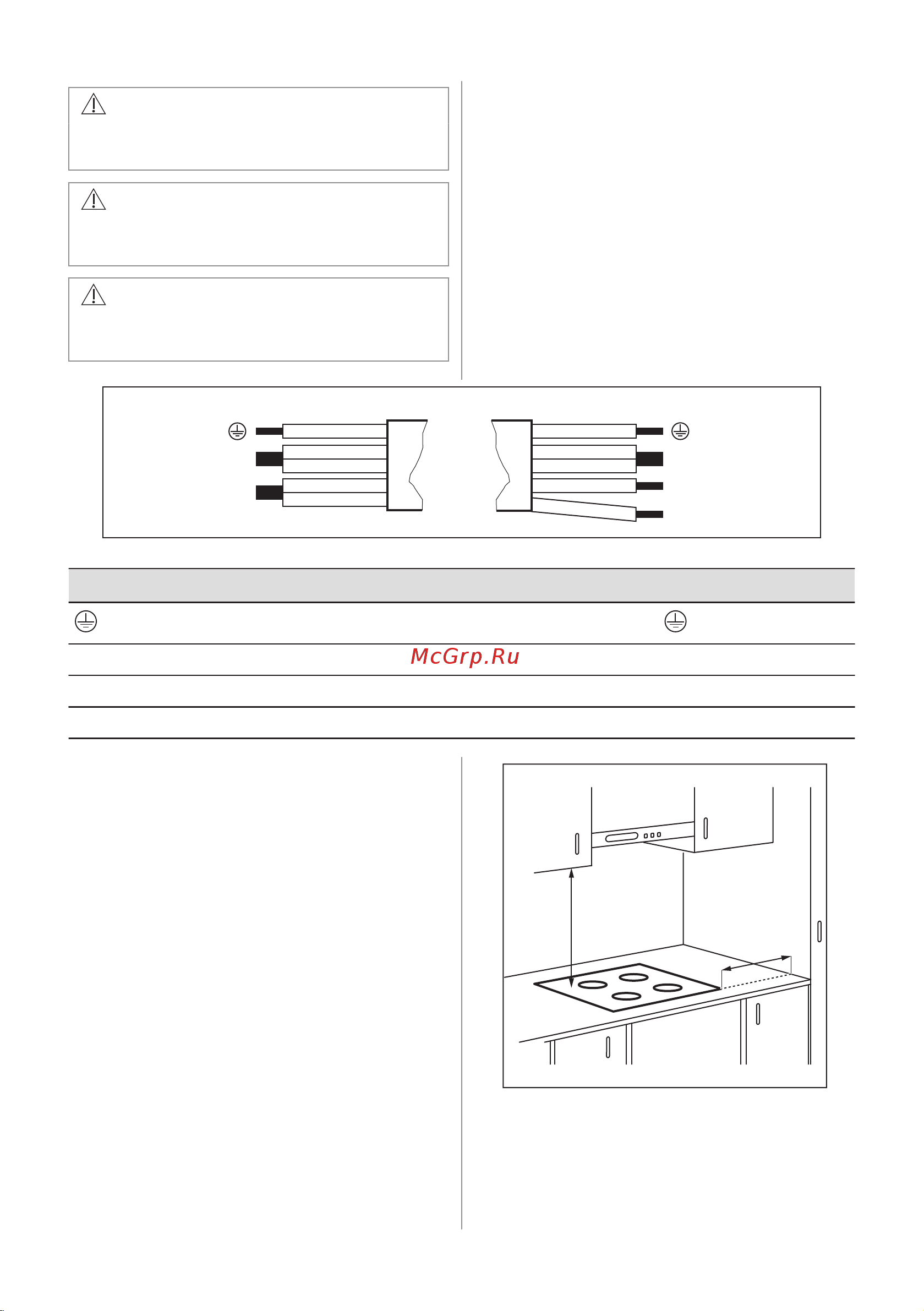

Однофазне підключення

1. Зніміть кінцеву кабельну муфту з

чорного й коричневого дротів.

2. Зніміть ізоляцію з кінців коричневого й

чорного кабелів.

3. З’єднайте кінці чорного та коричневого

кабелю.

4. Встановіть нову кінцеву муфту дроту

на спільний кінець кабелів (потрібен

спеціальний інструмент).

Поперечний переріз кабелю 2 x 1,5 мм²

220-240 V~ 400V 2~N

Однофазне підключення: 220 - 240 В~ Двофазне підключення: 400 В 2 ~ N

Зелений — жовтий Зелений — жовтий

N Синій і синій Синій і синій N

L Чорний і коричневий Чорний L1

Коричневий L2

3.4 Збирання

Якщо варильна поверхня встановлюється

під витяжкою, див. інструкції з монтажу

витяжки, щоб дізнатися мінімальну

відстань між приладами.

min.

50mm

min.

500mm

Якщо прилад встановлено над шухлядою,

вентиляція варильної поверхні під час

процесу готування може нагрівати речі, що

зберігаються в шухляді.

276 УКРАЇНСЬКА
