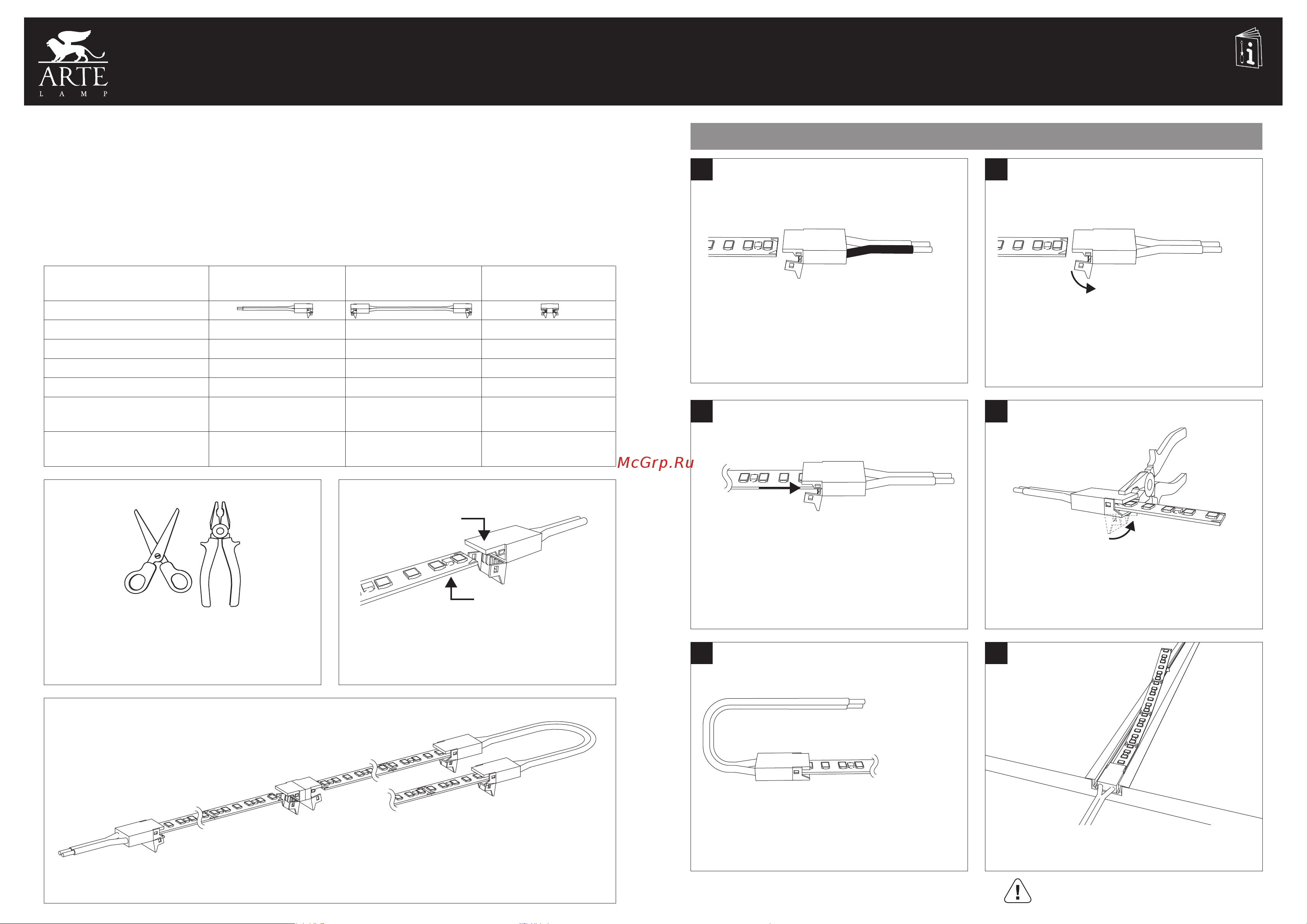

ИНСТРУКЦИЯ Серия: STRIP-ACCESSORIES
Соединяйте отрезки ленты, соблюдая полярность, нанесённую на плату.
Работы проводить при выключенной сети
ПОДКЛЮЧЕНИЕ
Откидная крышка коннектора должна
располагаться снизу под клеевым
слоем ленты.
Для соединения коннектора с лентой
вам понадобятся ножницы и
плоскогубцы.
Клеевой слой
Верх
Наименование: коннекторы для светодиодной ленты 24В-48В
Серия: STRIP-ACCESSORIES
Изготовитель: ARTE LAMP S.R.L. (Арте Ламп), Италия
АДРЕС: «Арте Ламп», Виа Риккардо Зандонаи, 6/4, 301174 Венеция (ВЕ), Италия
Филиал: «Арте Ламп», 110, 1/Ф Парк Фук индастриал билдинг,
615-617, Тай Нань Вест стрит, Гужень, Китай
Общие сведения: коннекторы предназначены
для соединения и подключения отрезков светодиодной ленты 24В-48В
Комплектация: коннекторы - 5шт., инструкция, упаковка
Коннектор для под-
ключения питания
Коннектор гибкий Коннектор прямой
Ток, А 2,5А 2,5А 3,5А
Для лент шириной 5 мм А30-05-1ССТ А31-05-1ССТ А32-05-1ССТ
Для лент шириной 8 мм А30-08-1ССТ А31-08-1ССТ А32-08-1ССТ
Для лент шириной 10 мм А30-10-1ССТ А31-10-1ССТ А32-10-1ССТ
Для лент MIX
шириной 10мм
А30-10-MIX А31-10-MIX А32-10-MIX
Для лент RGBW
шириной 12мм
А30-12-RGBW А31-12-RGBW А32-12-RGBW
5
6
3
4
Прижмите откидную крышку и защелкните
замок фиксатора, используя плоскогубцы,
не применяя большого усилия.
Проверьте правильность подключения
коннектора, подайте питание, убедитесь,
что светодиодная лента работает.
DC 24V-48V
1
2
Cоблюдайте цветовую маркировку
проводов и соответствующее
обозначение на плате ленты.
– –
++
Отогните крышку на 90° для удобной
установки светодиодной ленты в паз
с клеммными ножами.
Вставьте светодиодную ленту
в паз до упора.
Снимите защитную пленку и наклейте
ленту на место установки.
–
+
–
+
–
+
– –
+
+
