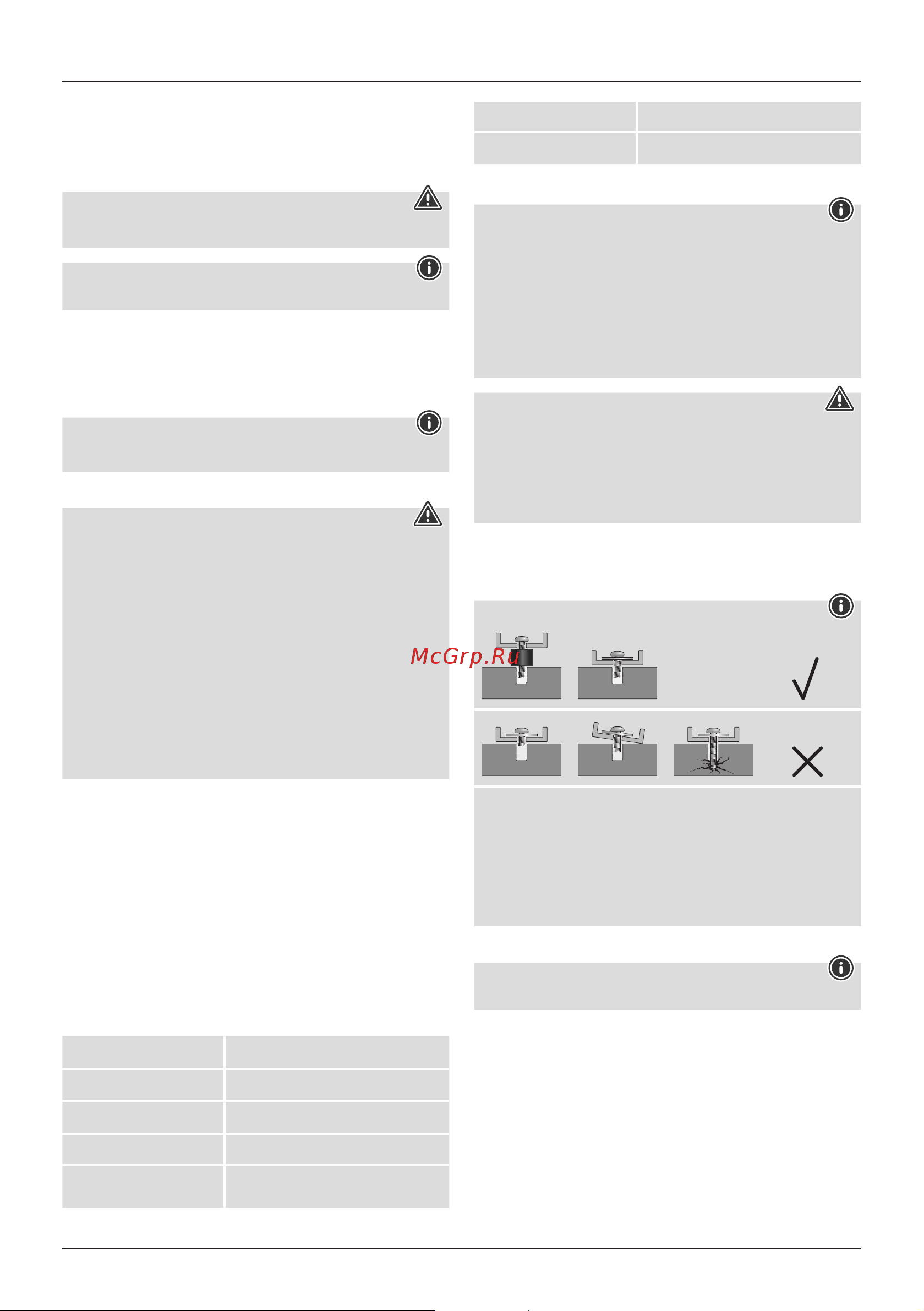

5
R Руководство по эксплуатации
Благодарим за покупкуизделия фирмы Hama.
внимательно ознакомьтесь снастоящей инструкцией. Хранитеинструкцию в
надежном месте для справок вбудущем. В случае передачи изделия другому лицу
приложите иэту инструкцию.
1. Предупредительные пиктограммы иинструкции
Внимание
Данным значком отмечены инструкции, несоблюдение которых можетпривестик
опаснойситуации.
Примечание
Дополнительнаяили важная информация.
2. Комплектпоставки
• Настенный ТВ кронштейн
• Декоративные накладки для настенной пластины (2х)
• Кабель-органайзер (1х)
• Набор для монтажа (Рис.1)
• Инструкция
Примечание
Перед началом работпроверьте комплектность монтажногонабора, атакже
отсутствие дефектных иповрежденных деталей.
3. Техника безопасности
Внимание
• В связи сбольшим количеством оконечных устройствиконструкцийстен
прилагаемые монтажные принадлежности могутнеподойтикконкретным
условиям монтажа
• B некоторых случаях винты могут оказаться слишком длинными.
• Прилагаемые дюбели предназначены толькодля бетона иполнотелого
кирпича.
• Перед началом монтажа требуется внимательно ознакомиться синструкцией
оконечногоустройства. В инструкцииобычно приводятся сведения отипе и
размерах крепежных материалов.
• Eсли прилагаемые монтажные принадлежностинеподходят кконкретным
условиям монтажа, их необходимо приобрести вспециальном магазине.
• При необходимости следует приобрестисоответствующие монтажные
принадлежности вмагазине
• При монтаженеприменять чрезмерных усилий. В противномслучае этоможет
повредить оконечное устройство икрепление.
• При необходимости поручить монтаж квалифицированным специалистам.
• Запрещается производить монтаж над теми местами, гдемогутнаходиться люди.
• Поокончании монтажа иустановкигруза проверить безопасность ипрочность
всей конструкции.
• Такую проверку необходимо проводить регулярно, но не режеодногоразав
квартал.
• Запрещается превышать допустимую нагрузку иразмеры.
• Нагрузка должна распределяться равномерно.
• Проверить отсутствие асимметричногораспределения нагрузки, которое приводит
кпревышению допустимых значенийвеса.
• Соблюдать безопасный зазорвокруг нагрузки (взависимостиотмодели).
• В случае повреждения изделия снять нагрузку ибольше не эксплуатировать.
4. Область применения ихарактеристики
• Кронштейнпредназначен для настенногокрепления плоских мониторов тольков
жилых помещениях.
• Запрещается применять кронштейн вне помещений.
• Запрещается использовать кронштейннепоназначению.
Максимальная нагрузка:35кг
Диагональ экрана:
48,0 -122,0
см
(US: 19" -48")
Глубина:4,8 -29,9 см
Наклон:+10°/-15° (взависимостиотмодели)
Зона поворота:
3 сочленения; угол поворота: до 180° (в
зависимости от устройства)
Размер стеновой панели:
8,6 x22,0 см
Крепежные отверстия:Cоответствуютстандартам VESA до 200x200
5. Подготовка кмонтажу имонтаж
Примечание
• Монтаж выполнять толькоспомощником!
• Оконечные устройства отличаютсядруг от другаразъемами подключения.
Перед началом установки убедитесь всовместимости идоступностиразъемов.
• В комплект телевизионных держателей всегда входит стандартный набор
монтажных приспособлений. В зависимости от условий монтажа иизделия
для крепления потребуется не весь монтажный набор. Поэтойпричине, втом
числе, после правильногомонтажа могут остаться неиспользованные болты и
другиемелкиедетали. Сохраните этидетали, атакженастоящую инструкцию
для возможногоприменения вбудущем (например, всвязи спродажей
изделия, переезда, приобретения другоготелевизора ит.д.).
Внимание
• Толькодля настенногомонтажа.
• Убедитесь, чтостена, на которую предполагается монтировать кронштейн,
сможетвыдержать общийноминальный вес нагрузкиивес. Проверьте, чтобы
встененаместе монтажа не было электрической проводки, газопровода,
водопровода идругих трубопроводов.
• Имейте ввиду, чтоприлагаемые дюбели предназначенытолькодля бетонаи
полнотелогокирпича.
• Соблюдайте правила техники безопасности.
• Монтаж выполняется по порядку, согласно рисункам.
• При установкекронштейны устанавливаютсятак, чтобыони моглиповорачиваться
встороны.
Примечание
• В связи смножествомдоступных на рынкеоконечных устройств описать все
варианты монтажа невозможно.
• Держатель на задней стенке телевизора должен располагаться прямо и
горизонтально.
• Чтобы компенсировать неровности задней панели телевизора, воспользуйтесь
распорками из комплекта поставки.
• Все крепежные винты должны быть соответствующей длины. Винты
необходимо притянуть усилием руки (см. рис.3b).
6. Настройка иобслуживание
Примечание
Выполняйте монтаж толькоспомощником.
• Для поворота винты ослаблять не требуется.
• Прочность иэксплуатационная надежность должны регулярно проверяться (не
режеодного раза вквартал). Чистка тольководой или бытовыми чистящими
средствами.
7.
Отказ от гарантийных обязательств
Компания Hama GmbH &CoKGне несет ответственность за ущерб, возникший
вследствие неправильного монтажа, подключения ииспользования изделия не
по назначению, атакжевследствие несоблюдения инструкции по эксплуатации и
техники безопасности.
