НАПОЛЬНЫЙ ВЕНТИЛЯТОР

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• Для ремонта прибора могут быть использованы только оригинальные запасные де-

тали.

• Производитель не несет ответственности за какие-либо повреждения, возникшие

вследствие неправильного использования прибора или несоблюдения мер предосто-

рожности и безопасности.

ВНИМАНИЕ! Во избежание перегрузки сети, не используйте другие приборы

высокой мощности в той же цепи.

опИСаНИе пРИБоРа

1. Отсоедините металлическую шайбу и зажимной рычаг от основания корпуса.

2. Вставьте стойку в основание, зафиксируйте металлической шайбой.

3. Расслабьте фиксатор высоты и отрегулируйте положение удлиняющей трубки, за-

тяните фиксатор.

4. Наденьте на удлиняющую трубку корпус вентилятора. Закрутите фиксатор корпуса.

5. Поместите заднюю решетку спереди на вал мотора, совмещая пазы.

6. Зафиксируйте заднюю решетку при помощи крепежной гайки. Прикрепите гайку

плотно к корпусу мотора, вращая ее по часовой стрелке.

7. Установите лопасти на ось мотора, совмещая пазы.

8. Установите крепежную гайку на вал мотора после установки лопастей.

9. Закрепите гайку, поворачивая ее против часовой стрелки.

10. Установите переднюю решетку напротив задней. Установите манжету на защит-

ную решетку, отрегулируйте положение манжеты, чтобы она плотно прилегала к

ободу обеих решеток. Зафиксируйте манжету. винтом или гайкой.

* Изготовитель оставляет за

собой право вносить измене-

ния конструкций, технических

характеристик, внешнего вида,

комплектации товара, не ухуд-

шающие его потребительских

качеств, без предварительного

уведомления потребителя.

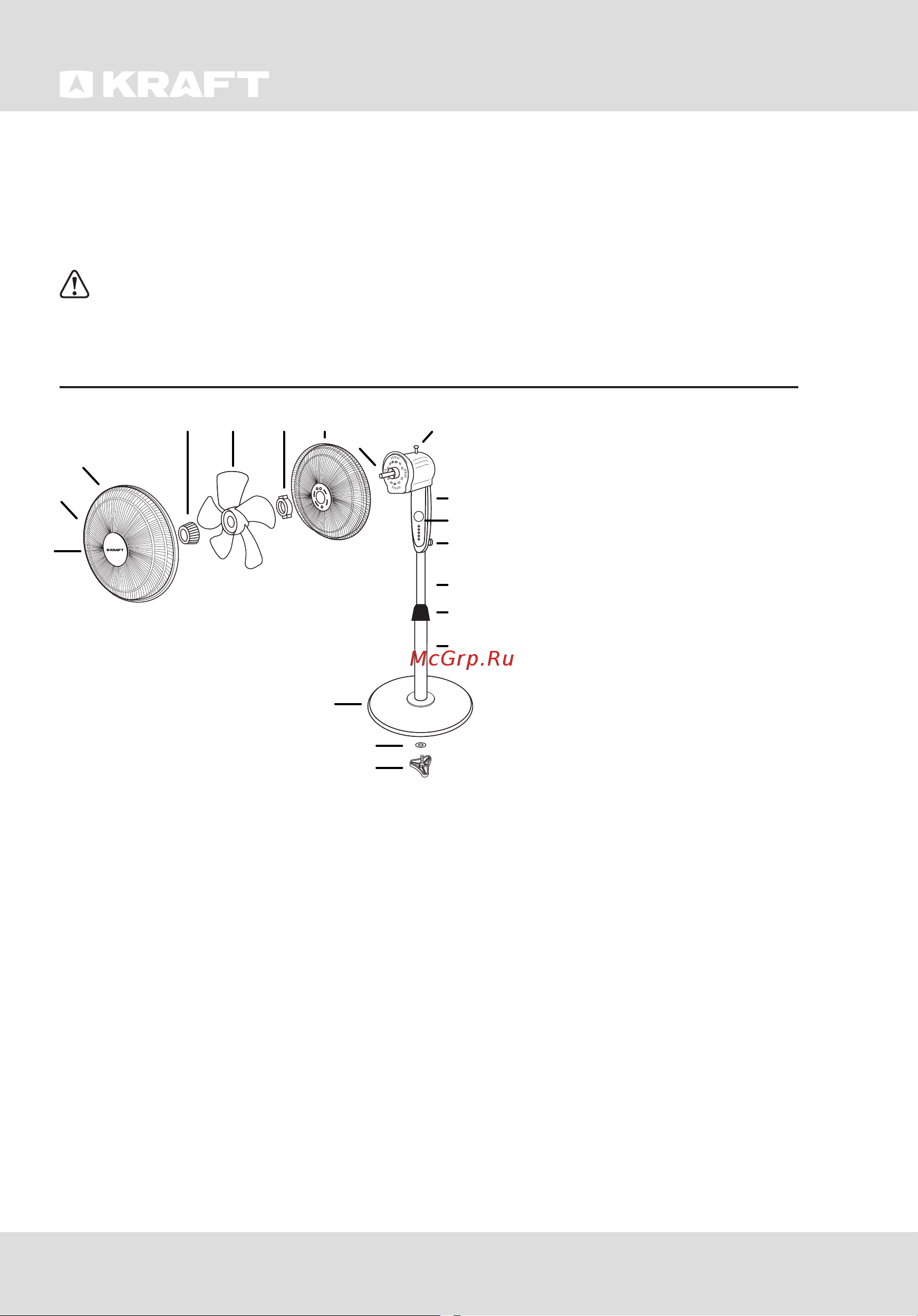

1. Декаративная крышка

2. Манжета

3. Передняя решетка

4. Гайка для фиксации лопастей

5. Лопасти

6. Крепежная гайка

7. Задняя решетка

8. Вал мотора

9. Кнопка вращения

10. Корпус вентилятора

11. Панель управления

12. Фиксатор корпуса

13. Удлиняющая трубка

14. Фиксатор высоты

15. Стойка

16. Основание

17. Металлическая шайба

18. Зажимной рычаг

4 5 6 7
