- 6 -

5.1 Работа прибора основана на

непосредственном преобразовании

электрической энергии в тепловую при

прохождении тока по спиралям ТЭНов

(трубчатых электронагревателей).

5.2 Основные элементы прибора:

блок управления, плата контроллера,

теплообменник (колба), ТЭНы, аварий-

ный самовозвратный термовыключа-

тель, датчик температуры теплоноси-

теля. Принципиальная схема прибора

приведена на рисунке 1.

5.3 В зависимости от модифика-

ции, прибор оснащается разным количе-

ством ТЭНов. ТЭНы включаются в ра-

боту автоматически.

Количество работающих ТЭНов

определяется контроллером в зависи-

мости от различных условий: темпера-

туры теплоносителя, температуры воз-

духа в помещении. При ограничении

максимальной мощности прибора (по-

дробнее п.10.2), количество включае-

мых ТЭНов уменьшается.

5.4 В систему отопления обяза-

тельна установка циркуляционного

насоса. Предусмотрена возможность

подключения насоса к плате контрол-

лера. Подключение насоса к плате кон-

троллера должен выполнять квалифи-

цированный специалист. После подклю-

чения насос будет работать постоянно (с

момента подачи электропитания на при-

бор).

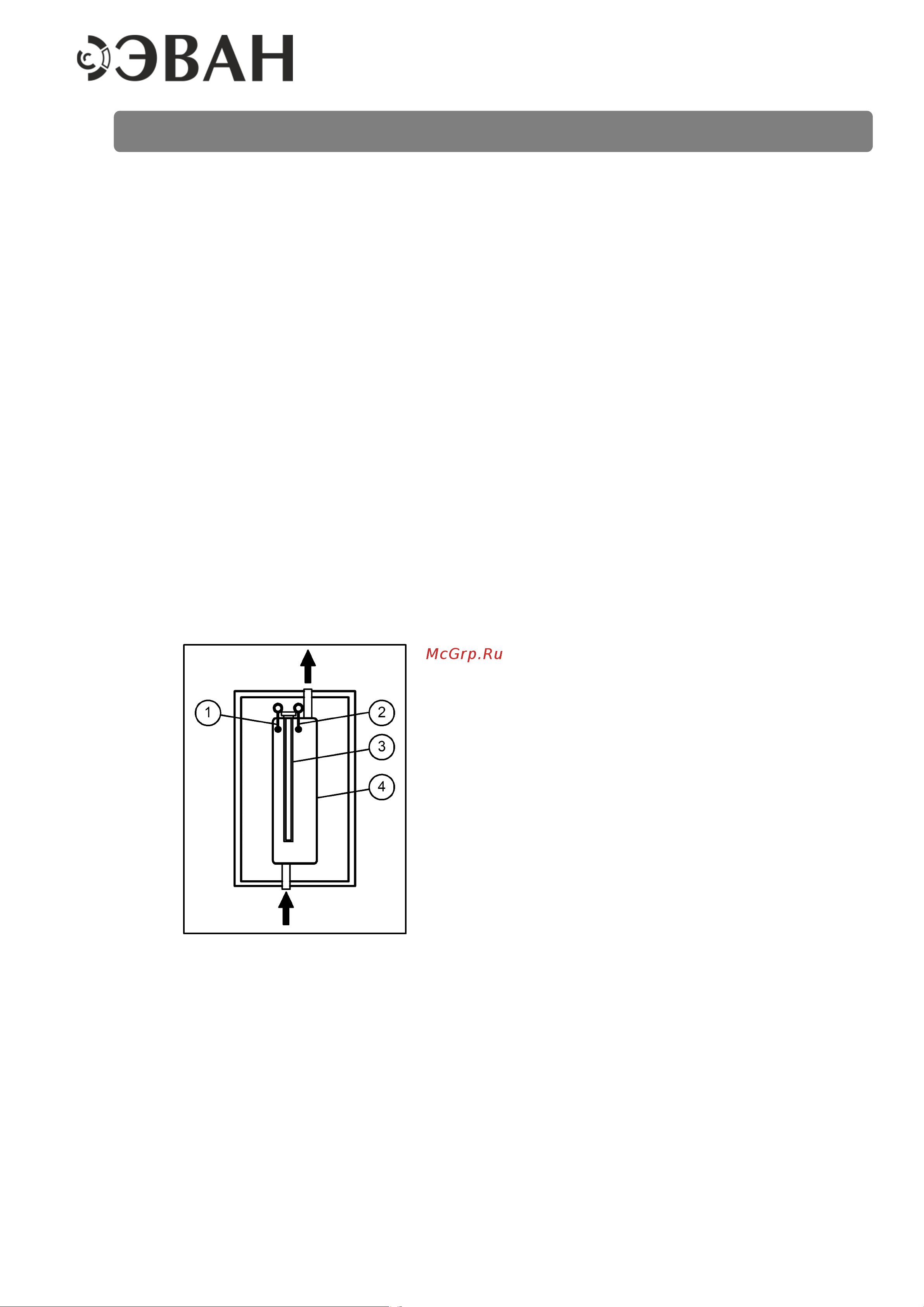

1. Датчик температуры теплоносителя

2. Аварийный самовозвратный

термовыключатель

3. ТЭН

4. Теплообменник (колба)

5. Принцип действия

Рисунок 1. Принципиальная схема прибора
