ПИЛА САБЕЛЬНАЯ АККУМУЛЯТОРНАЯ

УСТРОЙСТВО

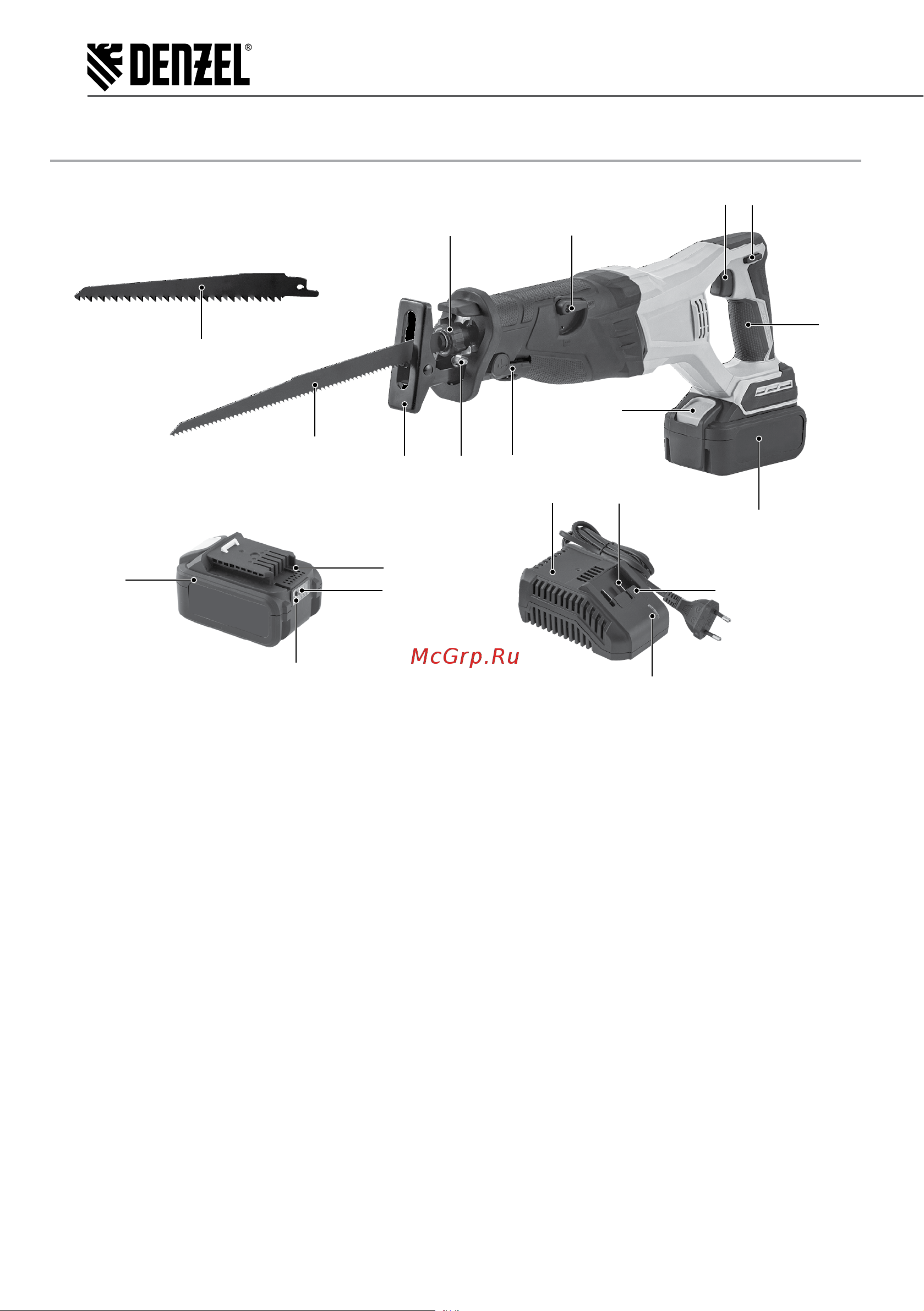

Общий вид машины представлен на рис. 1.

16 17

2 7 10

9 11

Рис. 1

1. Лезвие сабельной пилы

2. Подошва

3. Клавиша блокировки

4. Клавиша выключателя

5. Прорезиненная рукоятка

6. Аккумуляторная батарея (не входит в комплек-

тацию модели 28461)

7. Лампа подсветки

8. Кнопка фиксации батареи

9. Шток с замком крепления пилки

10. Рычаг регулировки подошвы

11. Рычаг включения маятникового хода

12. Пильное полотно по дереву

13. Ключ защиты аккумулятора

14. Кнопка индикатора заряда аккумулятора

15. Индикатор заряда аккумулятора

16. Зарядное устройство (не входит в комплекта-

цию модели 28461)

17. Контакты зарядного устройства

18. Ключ защиты зарядного устройства

19. Индикатор зарядного устройства

Пила сабельная состоит из электропривода, находящегося в пластиковом корпусе, редуктора и кри-

вошипно-шатунного механизма, создающего возвратно-поступательное движение штока, на конце

которого крепится пильное полотно. Во время работы сабельная пила опирается опорной подошвой

на заготовку.
