ПИЛА САБЕЛЬНАЯ АККУМУЛЯТОРНАЯ

УСТРОЙСТВО

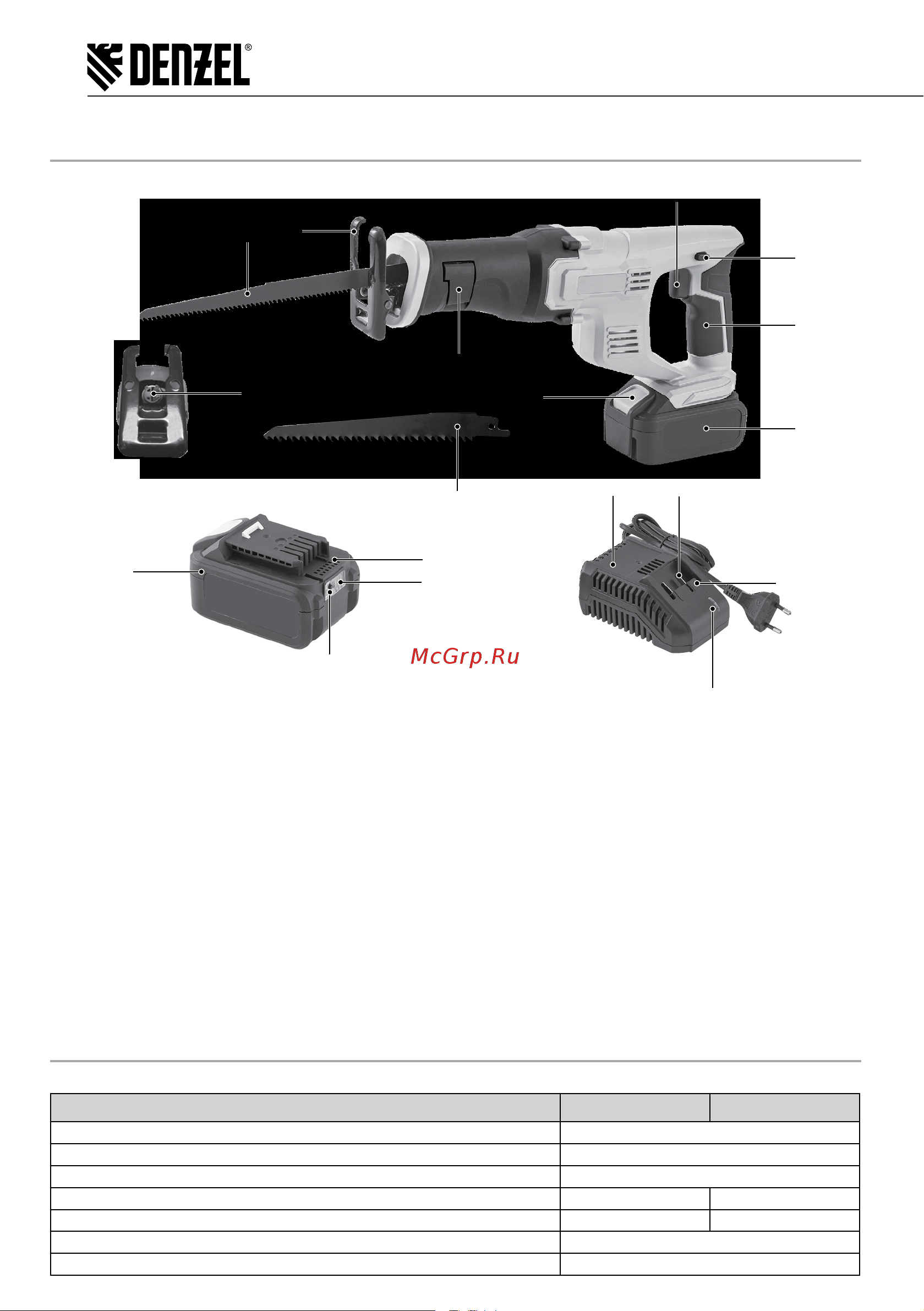

Общий вид машины представлен на рис. 1.

14 15

Рис. 1

1. Лезвие сабельной пилы

2. Опорная подошва

3. Клавиша блокировки

4. Клавиша выключателя

5. Прорезиненная рукоятка

6. Аккумуляторная батарея (не входит в комплек-

тацию модели 28466)

7. Шток с замком крепления пилки

8. Кнопка фиксации батареи

9. Рычаг фиксации лезвия

10. Пильное полотно по дереву

11. Ключ защиты аккумулятора

12. Кнопка индикатора заряда аккумулятора

13. Индикатор заряда аккумулятора

14. Зарядное устройство (не входит в комплекта-

цию модели 28466)

15. Контакты зарядного устройства

16. Ключ защиты зарядного устройства

17. Индикатор зарядного устройства

Пила сабельная состоит из электропривода, находящегося в пластиковом корпусе, редуктора и криво-

шипно-шатунного механизма, создающего возвратно-поступательное движение штока, на конце которого

крепится пильное полотно. Во время работы сабельная пила опирается опорной подошвой на заготовку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Модель / Артикул CRC-115 / 28465 CRC-115-0 / 28466

Частота ходов штока на холостом ходу, ход/мин 0-3000

Ход штока, мм 22

Номинальное напряжение АКБ, В 18

Тип АКБ Li-Ion -

Емкость АКБ, А•ч 4,0 -

Макс. глубина пропила в дереве, мм 115

Макс. глубина пропила в стали, мм 10
