МАШИНА ШЛИФОВАЛЬНАЯ ЭКСЦЕНТРИКОВАЯ АККУМУЛЯТОРНАЯ

УСТРОЙСТВО

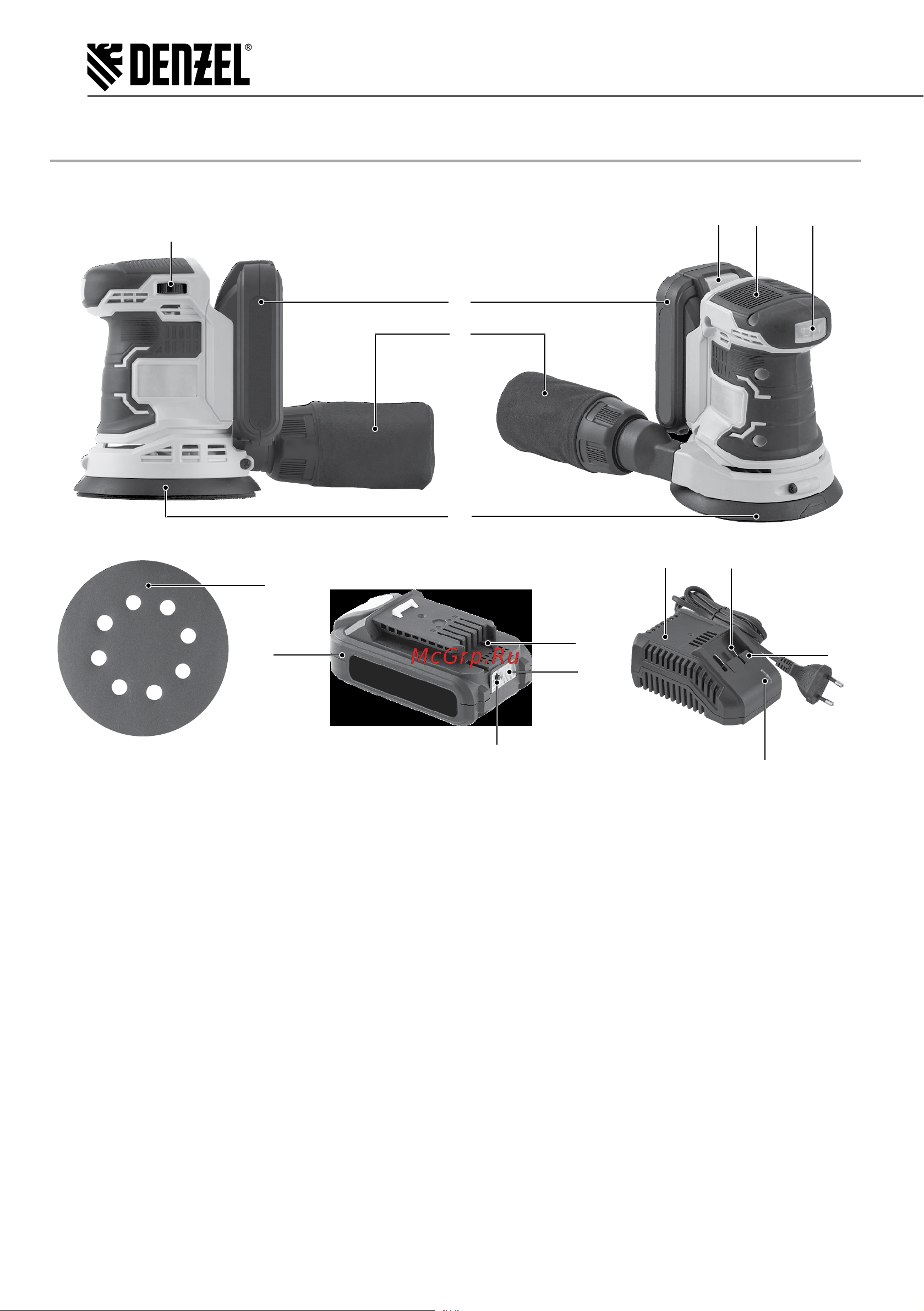

Общий вид машины представлен на рис. 1.

143

13 14

Рис. 1.

1. Клавиша выключателя

2. Колесо регулировки скорости

3. Кнопка фиксатора батареи

4. Рукоятка

5. Аккумуляторная батарея

6. Пылесборный мешок

7. Подошва

8. Лист шлифовальной бумаги

9. Аккумуляторная батарея (не входит

в комплектацию модели 28471)

10. Ключ защиты аккумулятора

11. Кнопка индикатора заряда аккумулятора

12. Индикатор заряда аккумулятора

13. Зарядное устройство (не входит в комплек-

тацию модели 28471)

14. Контакты зарядного устройства

15. Ключ защиты зарядного устройства

16. Индикатор зарядного устройства

Машина шлифовальная эксцентриковая состоит из привода, находящегося в пластиковом корпусе, в при-

воде вертикально установлен электродвигатель, на выходном валу которого предусмотрена возмож-

ность закрепления оснастки. Ось вращения электродвигателя расположена по нормали к обрабатыва-

емой поверхности.

При вращении вала двигателя подошва машины совершает вращательные и колебательные движения с амп-

литудой 2 мм, которые и обеспечивают шлифование. Комбинация вращения и вибрации подошвы, изменя-

емая в зависимости от степени прижатия машины к обрабатываемой поверхности, позволяет данному типу

машин обеспечивать повышенную производительность. Шлифование осуществляется с помощью абразив-

ного листа на бумажной или тканевой основе (шлифовальной шкурки), закрепленного на подошве.
