Rival для Jaecoo J7 F180ALB.0911.1 Руководство по эксплуатации онлайн

Rival для Jaecoo J7 F180ALB.0911.1 Руководство по эксплуатации онлайн
Состав крепежа:
Болт М8х25
Болт М10х25
Гайка М8
Гайка закладная М8х70/20
Гайка закладная М10х65/20
Шайба 8
Шайба 8 гр.
Шайба 8 ув.
Шайба 10 гр.
Шайба 10 ув.
Кронштейн передний
Кронштейн средний
Кронштейн задний
Опора порога
16 шт.
8 шт.
12 шт.
4 шт.
8 шт.
24 шт.
16 шт.
4 шт.
8 шт.
8 шт.
2 шт.
2 шт.
2 шт.
6 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
J7 2023-
Все
Все Все
Jaecoo

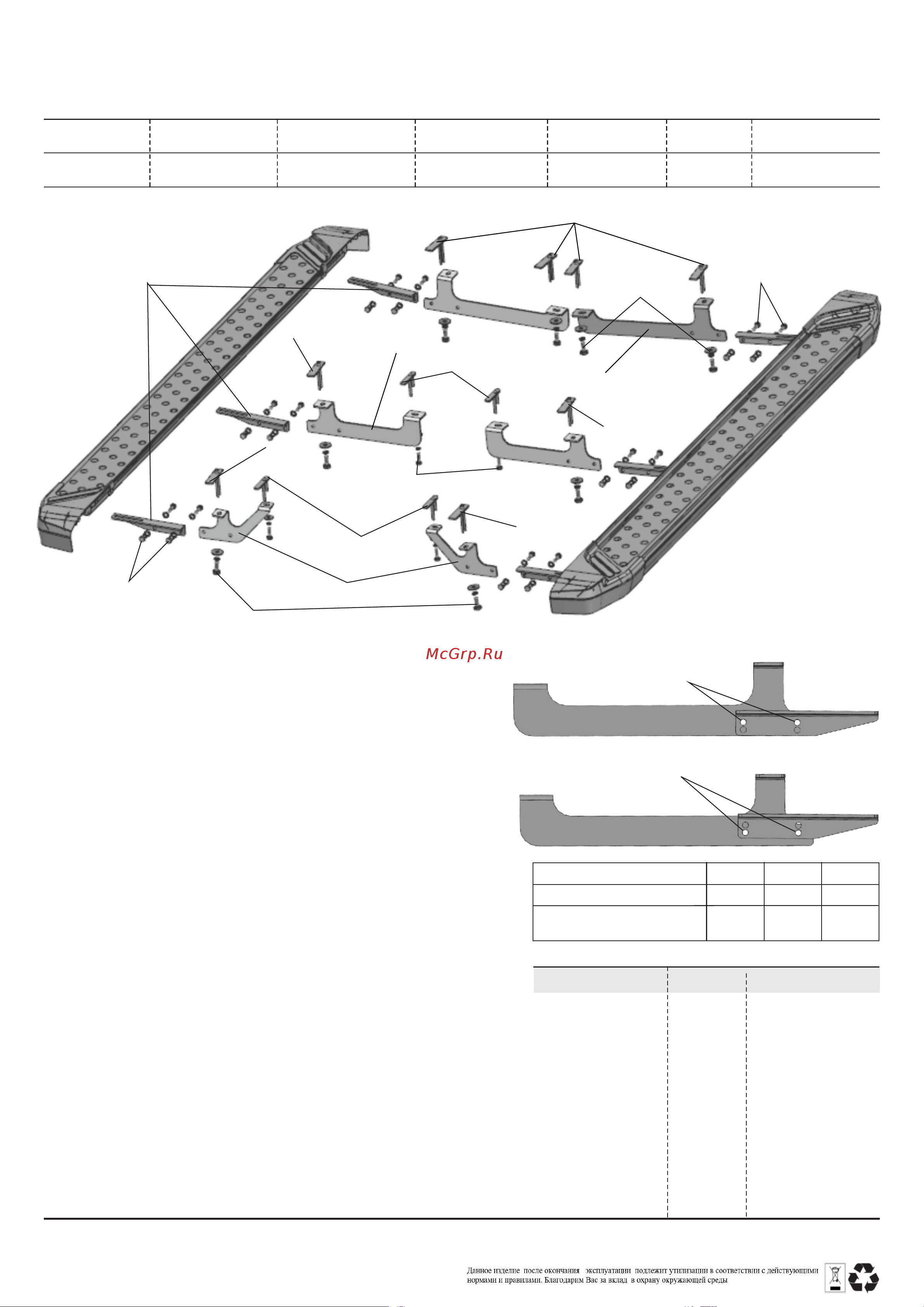

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.0911.1 Комплект крепежа к порогам
Инструкция по установке:
1. Извлечь заглушки в позициях А, В, Д. Вложить закладные М8х70/20 в
позиции Е и Г(зафиксировав их положение разогнув усики), и закладные
М10х65/20 в позиции А, Б, В, Д.(Рис. 1)
2. Установить передний кронштейн к установленным гайкам закладным
используя болты М10х25 с шайбой 10 и шайбой 10 гр (А и Б).(Рис. 2)
3. Установить средний кронштейн к установленным гайкам закладным
используя болты М8х25 с шайбой 8 и шайбой 8 гр. (В), и М10х25 с
шайбой 8 и шайбой 8 гр. (Г).(Рис. 3)
4.Установить задний кронштейн к установленным гайкам закладным
используя соответствующие болты М8х25 с шайбой 8 и шайбой 8 гр. (Е),
и М10х25 с шайбой 10 и шайбой 10 гр. (Д).(Рис. 4)
5. Закрепить к установленным кронштейнам опоры порога, выбрав
соответствующие приобретенной порог-площадке отверстия, используя
болты М8х25 с шайбами 8, шайбами 8 гр. и гайками М8.(Рис.5)
6. Установить порог-площадку и отрегулировать ее положение.
7. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
24.0 Нм
47.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Порог-площадка
Опора передняя
Кронштейн передний
Опора задняя
Штатные габариты кузова :
4500 мм 1865 мм 1680 мм
Длина
Ширина
Высота
Габариты кузова с установлеными
порогами :
Гайка закладная М10х110/30
Шайба 10 ув.
Шайба 10 гр.
Болт М10х25
Кронштейн задний
Гайка закладная М10х110/30
Шайба 10 ув.
Шайба 10 гр.
Болт М10х25
Опора порога
Болт М8х25
Шайба 8
Болт М10х25
Шайба 10
Шайба 10
Шайба 10 гр.
Гайка М10
Шайба 8
Шайба 8 гр.
Гайка М8
Болт М8х25
Шайба 8
Шайба 8
Шайба 8 гр.
Гайка М8
Шайба 8
Шайба 8 гр.
Гайка М8
Болт М8х25
Шайба 8
Болт М8х25
Шайба 8 гр.
Шайба 8 ув.
Болт М10х25
Шайба 10 гр.
Шайба 10 ув.
Кронштейн средний
Штатный крепеж
Гайка закладная
М10х65/20
Гайка закладная
М8х70/20
Гайка закладная
М10х100/20
Гайка закладная
М10х65/20
4500 мм 1865 мм 1680 мм
Порог-площадка
тип А
Порог-площадка
тип F/D
* Установка опор пора в соответствии с
приобретенной порог-площадкой
Гайка закладная
М8х70/20
Гайка закладная
М10х65/20
Болт М10х25
Шайба 10 гр.
Шайба 10 ув.
Гайка закладная
М10х65/20
Гайка закладная
М10х65/20
