НЕКОРРЕКТНОЙ РАБОТЕ АМОРТИЗ
!!
ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К
6. Установить и закрепить кронштейн,
уперев его в стакан кузова автомобиля.
(Рис.6).
7. Аналогично установить крепления на
другую сторону автомобиля.
8. Прокачать амортизаторы (упереть в пол
штоком вниз, 5 раз полностью сжать и
отпустить).
9. Защелкнуть фитинги амортизаторов на
шарниры. Амортизаторы устанавливаются
штоком вниз. (Рис.7).
10. Плавно и без рывков не до конца
закрыть капот. Убедиться в отсутствии
контакта амортизаторов с элементами
кузова автомобиля.
11. Проверить сохранение заводских
зазоров между капотом и крыльями. При
необходимости отрегулировать.

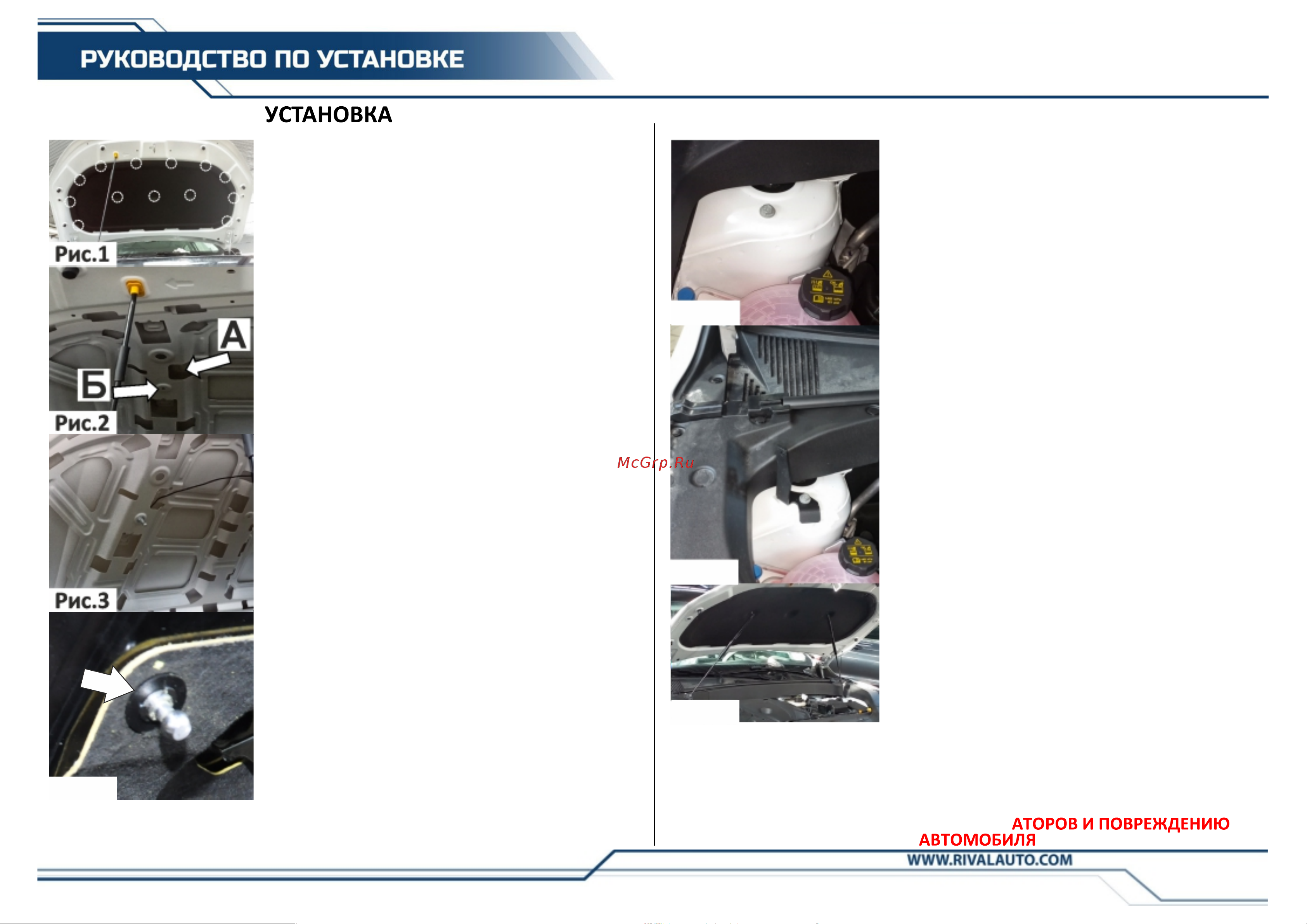

1. Демонтировать пистоны крепления
обшивки капота. Демонтировать обшивку.
(Рис.1).
2. Завести планку закладную в отверстие в
усилителе капота (А). Совместить
резьбовое отверстие в планке закладной с
отверстием от пистона (Б) (Рис.2).
3. Вкрутить в планку закладную шарнир с
шайбой 6 ув. Затянуть шарнир высокой
торцевой головкой №10 с усилием 9 Нм.
(Рис.3). Аналогично установить шарнир на
другую сторону автомобиля.
4. Установить обшивку на место. Прижать
обшивку капота шайбой. Зафиксировать
шайбу быстросъемной шайбой.(Рис. 4).
5. Торцевой головкой №13 открутить
штатный болт. (Рис.5).
Рис.4
Рис.5
Рис.6
Рис.7
