ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К
НЕКОРРЕКТНОЙ РАБОТЕ АМОРТИЗ
!
Рис.4

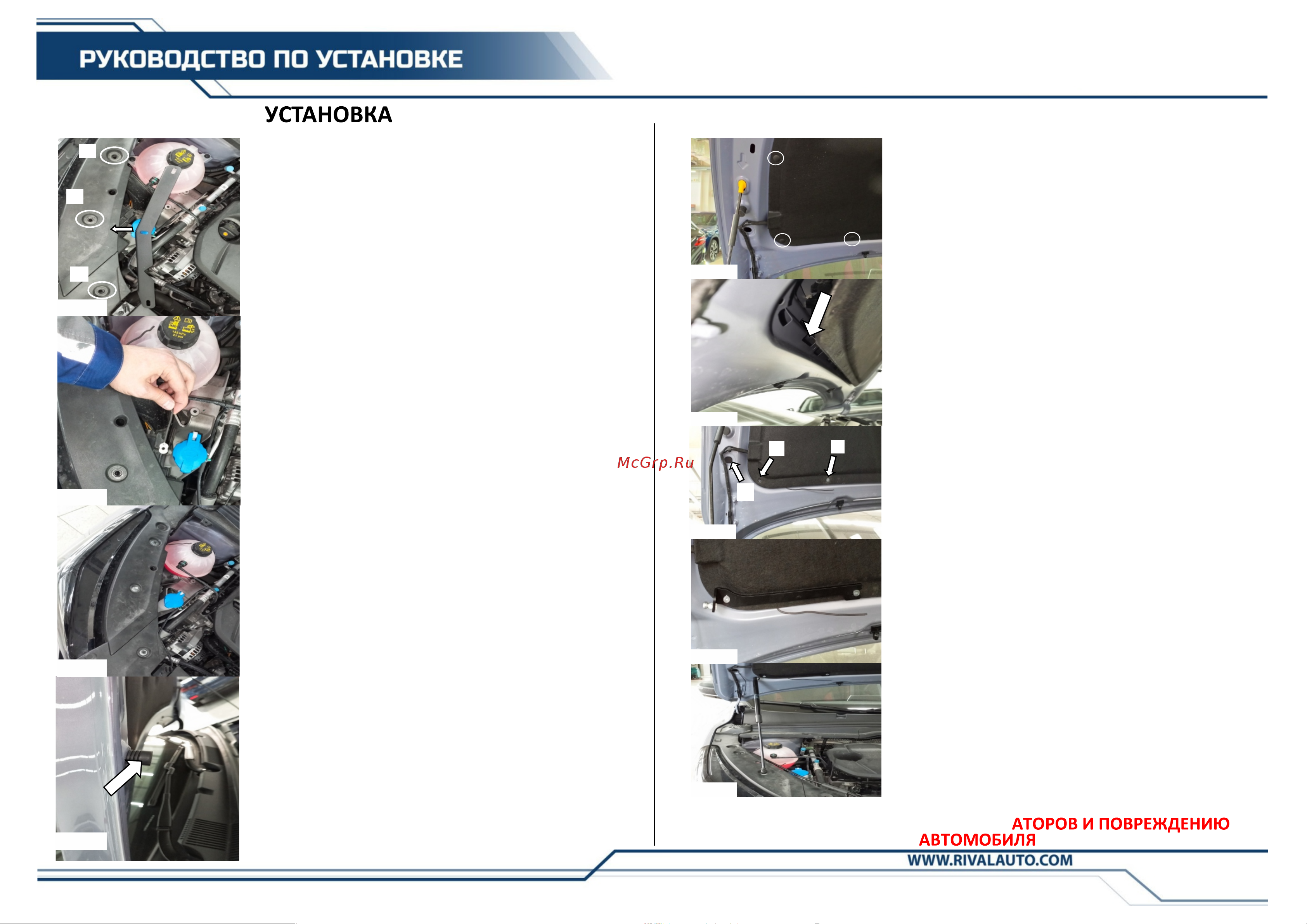

1. Демонтировать пистоны крепления
пластиковой накладки (Рис. 1).
2. Установить усилитель фары под
пластиковую накладку (Рис.1).
3. Завести гайки закладные короткие в
крепления пластиковой накладки,
совместить отверстие в гайке с отверстием
в креплении пластиковой накладки(А),(Б)
(Рис.1,2).
4. Зафиксировать усилитель фары болтами
М6х16 с шайбами 6 на 2-3 оборота (А). В
установленную гайку закладную (Б)
вкрутить шарнир с шайбой 6. Затянуть
болты М6х16 и шарнир высокой торцевой
головкой №13 с усилием 9 Нм.
5. Вкрутить демпфер в капот на 1-2 оборота
(рис.4).
6. Демонтировать пистоны крепления
обшивки капота (рис.5)
7. Завести гайку закладную длинную через
отверстие в усилителе капота (рис.6),
совместить отверстие в гайке с отверстием
в капоте автомобиля (В) (рис.7). В
установленную гайку закладную (В)
вкрутить болт М6х16 с шайбой 6 на 2-3
оборота.
Б
А
Рис.3
Рис.1
А
Рис.2
ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К
8. Завести гайку закладную длинную через
отверстие в капоте (Д) и совместить
отверстие в гайке закладной с отверстием
(Г) (рис.7). В установленную гайку
закладную (В) вкрутить болт М6х16 с
шайбой 6 на 2-3 оборота.
9. Завести кронштейн капота открытыми
пазами на вкрученные болты М6х16 с
шайбами 6 (Рис. 8). Затянуть болты М6х16 и
шарнир высокой торцевой головкой №10 с
усилием 9 Нм.
10. Аналогично установить крепления на
другую сторону автомобиля.
11. Прокачать амортизаторы (упереть в пол
штоком вниз, 5 раз полностью сжать и
отпустить).
12. Защелкнуть фитинги амортизаторов на
шарниры. Амортизаторы устанавливаются
штоком вниз (Рис.9).
13. Плавно и без рывков не до конца
закрыть капот. Убедиться в отсутствии
контакта амортизаторов с элементами
кузова автомобиля.
Г
Рис.5
В
Рис.7
Рис.8
Рис.6
Рис.9
Д
