ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ИНСТРУКЦИИ МОЖЕТ ПРИВЕСТИ К
НЕКОРРЕКТНОЙ РАБОТЕ АМОРТИЗ
!
А
Рис.6
Рис.2

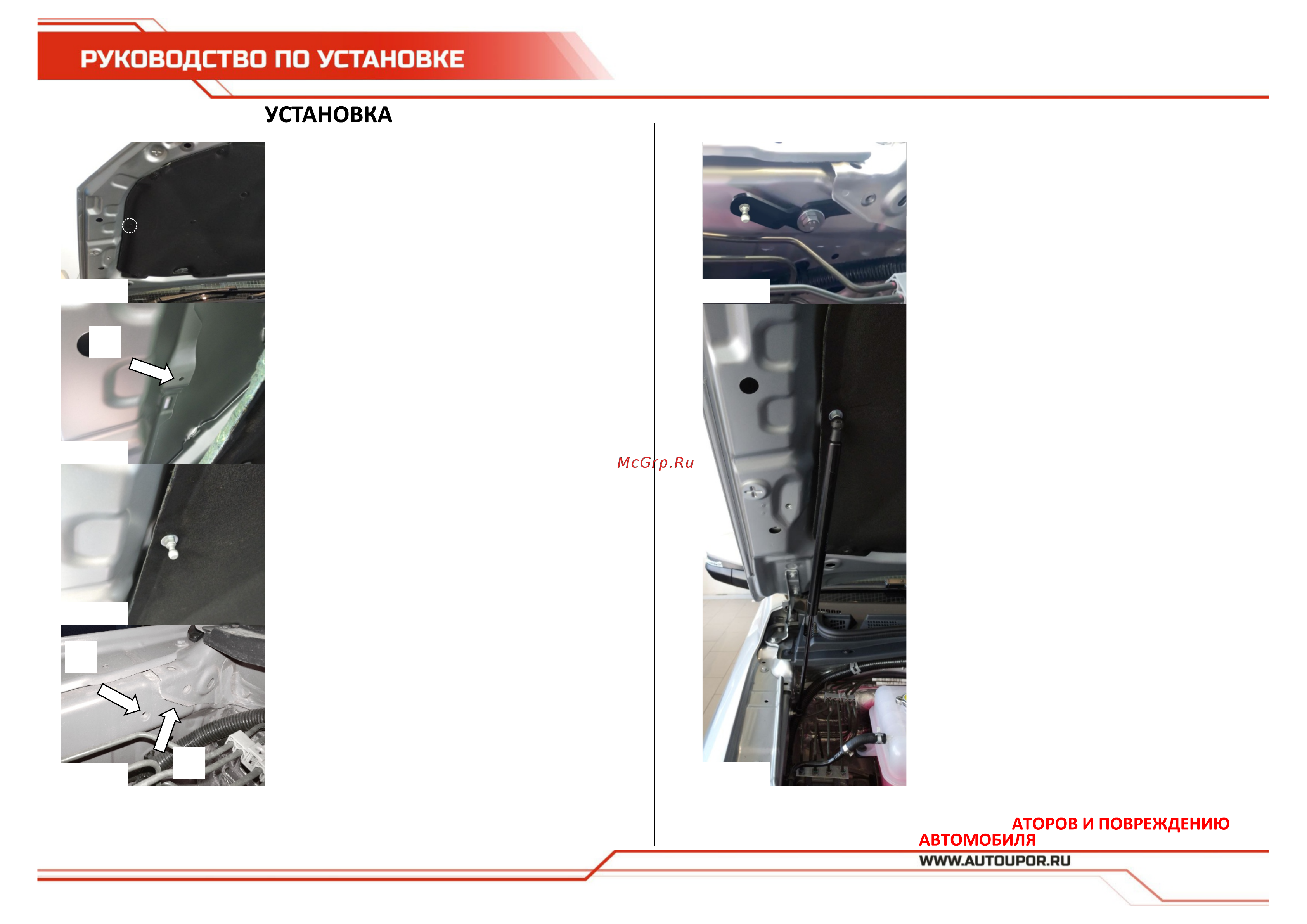

1. Демонтировать пистон крепления
обшивки капота (Рис.1).
2. Завести планку закладную за ребро
жесткости капота. Совместить резьбовое
отверстие в планке закладной с отверстием
от пистона (A) (Рис.2).
3. Вкрутить в планку закладную шарнир с
шайбой 6. Затянуть шарнир высокой
торцевой головкой №10 с усилием 9 Нм.
(Рис.3).
4. Установите кронштейн, совместив
отверстие в кронштейне с отверстием в
кузове автомобиля (Б) и уперев кронштейн
в ребро (В) (Рис.4).
5. Зафиксируйте кронштейн болтом М8х20
с шайбой 8. Затянуть болт торцевой
головкой №13 с усилием 24 Нм. (Рис.5).
6. Аналогично установить крепления на
другую сторону автомобиля.
7. Прокачать амортизаторы (упереть в пол
штоком вниз, 5 раз полностью сжать и
отпустить).
8. Защелкнуть фитинги амортизаторов на
шарниры. Амортизаторы устанавливаются
штоком вниз (Рис.6).
9. Плавно и без рывков не до конца закрыть
капот. Убедиться в отсутствии контакта
амортизаторов с элементами кузова
автомобиля.
10. Проверить сохранение заводских
зазоров между капотом и крыльями. При
необходимости отрегулировать.
Рис.1
Рис.3
Рис.4
В
Б
Рис.5
