3.6 Внутреннее устройство котла

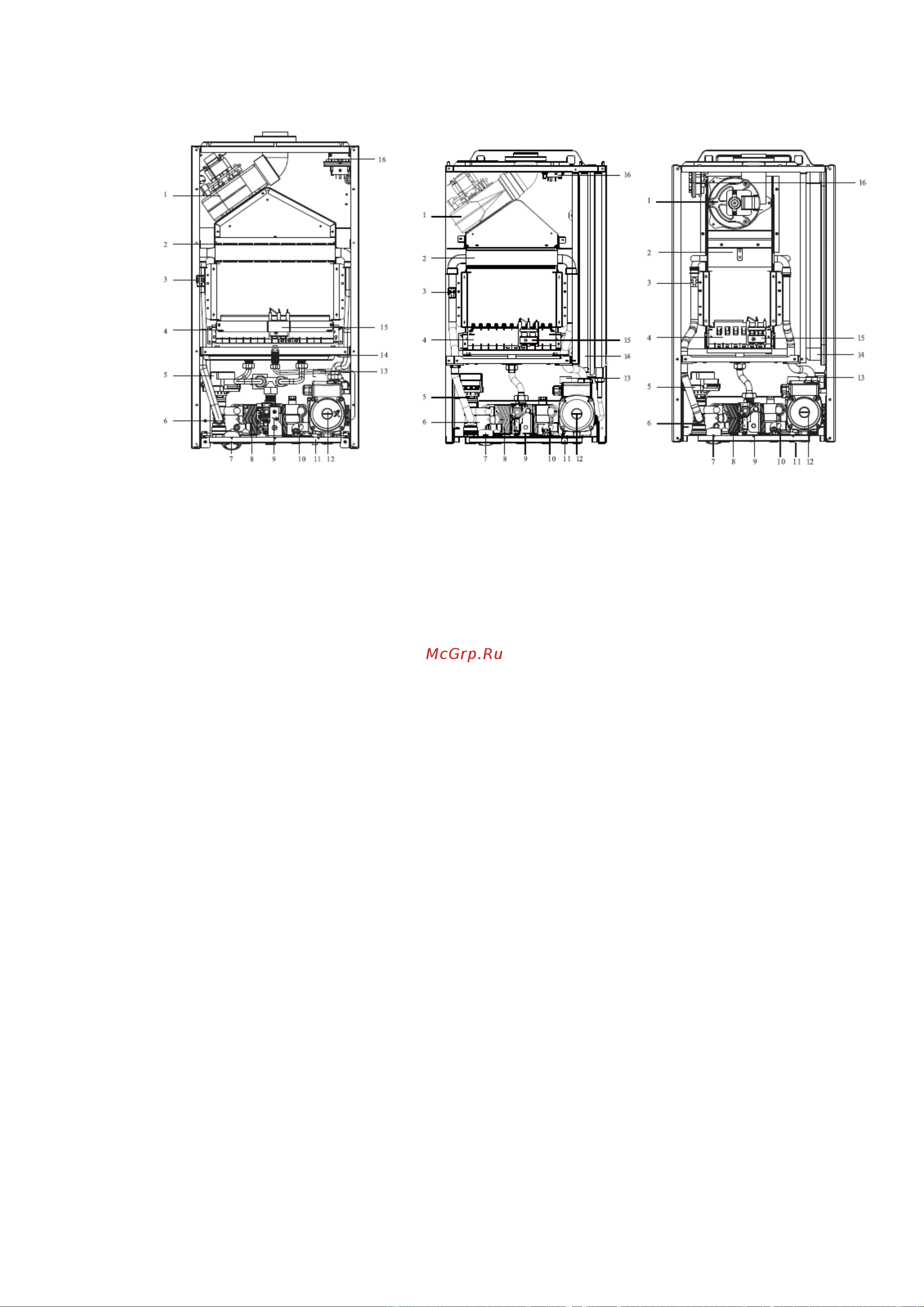

3.6.1 Модель с пластинчатым теплообменником ГВС (рис. 2)

Рис. 2

1- вентилятор 10- входной гидроблок

2-основной теплообменник 11-сливной кран

3-термостат 12-циркуляционный насос

4-горелка 13-предохранительный клапан

5-электрический трехходовой 14-иглы розжига и ионизации

клапан 15-расширительный бак

6-выпускной гидроблок 16-прессостат

7-водяной манометр

8-пластинчатый теплообменник

9-газовый клапан
