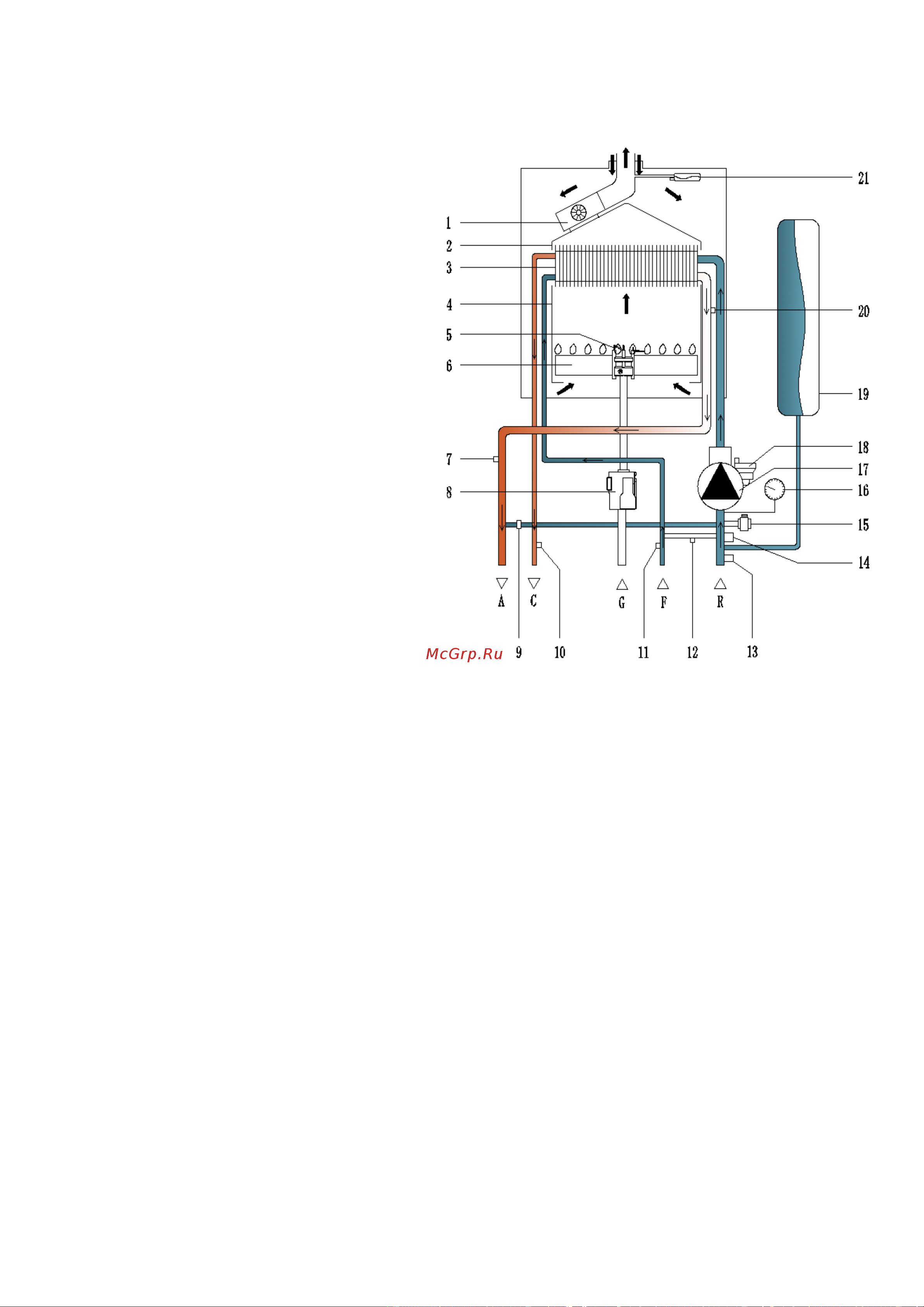

3.7.2 Принципиальная схема циркуляции теплоносителя для модели с

теплообменником битермического типа (рис. 5)

1-вентилятор

2-дымовой коллектор

3-теплообменник

4-камера сгорания

5- иглы розжига и ионизации

6-горелка

7-отопление NTC

8-газовый клапан

9-перепускной клапан

10-ГВС NTC

11-датчик протока

12-клапан заполнения (подпитка)

13-сливной кран

14-реле давления

15-предохранительный клапан

16- манометр

17-циркуляционый насос

18-автоматический выпускной клапан Рис. 5

19-расширительный бак

20-термостат

21-прессостат
