MIZUDO GB M36ТH Руководство по эксплуатации онлайн [12/45] 880506
![MIZUDO GB M36ТH Руководство по эксплуатации онлайн [12/45] 880506](/views2/2119784/page12/bgc.png)
12

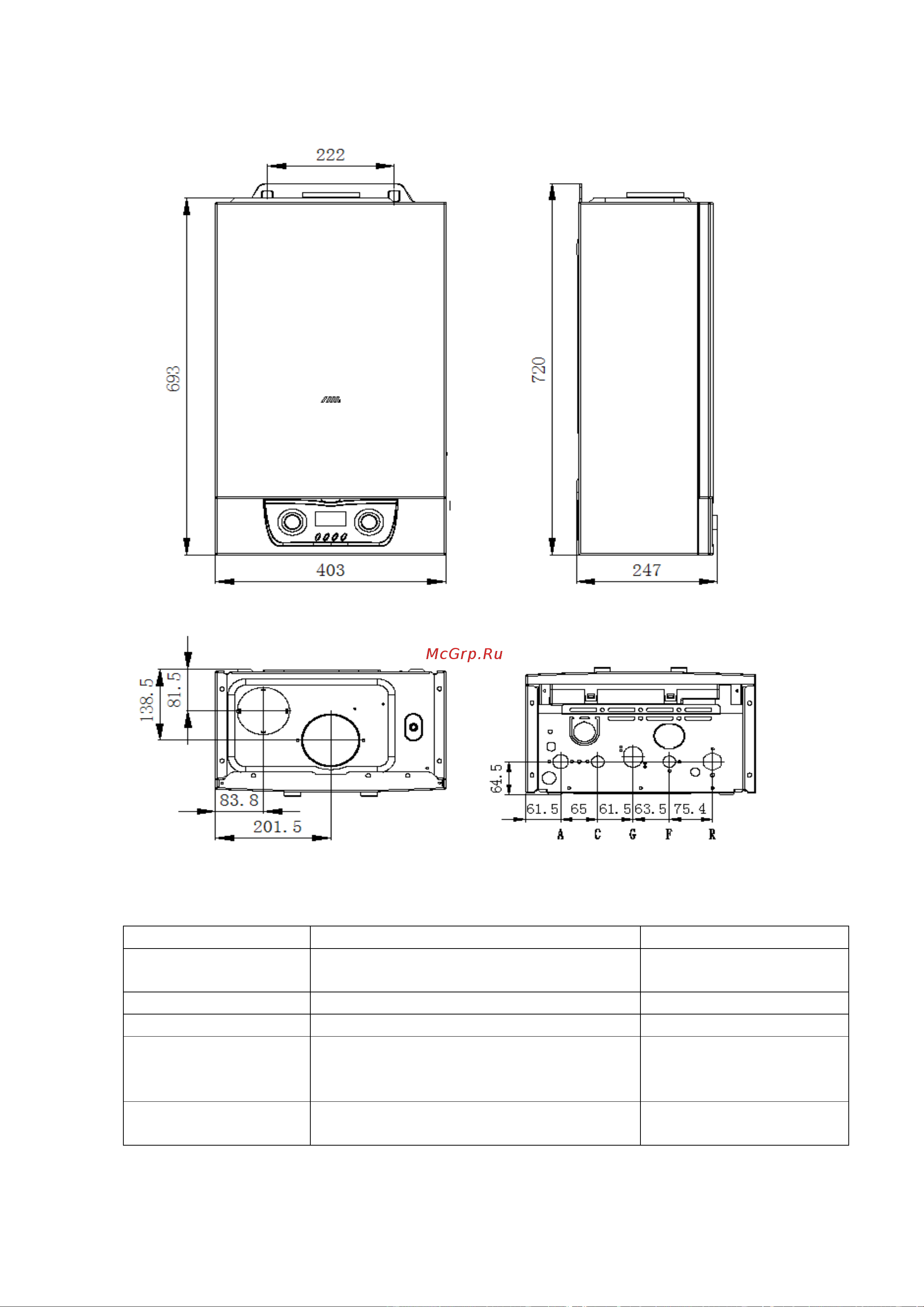

3.5 Габариты и присоединительные размеры котла (Рис. 1, Табл.2)
Рис. 1
Таблица 2
Обозначение
Функции
Присоед. размеры
R
Теплоноситель из системы
отопления («обратка»)
G3/4
F
Вход холодной воды
G1/2
G
Подвод газа
G3/4
C
Подача горячего теплоносителя в
бойлер косвенного нагрева (кроме
моделей М11TL-M18TL)
G3/4
A
Подача горячего теплоносителя в
систему отопления (подача)
G3/4
