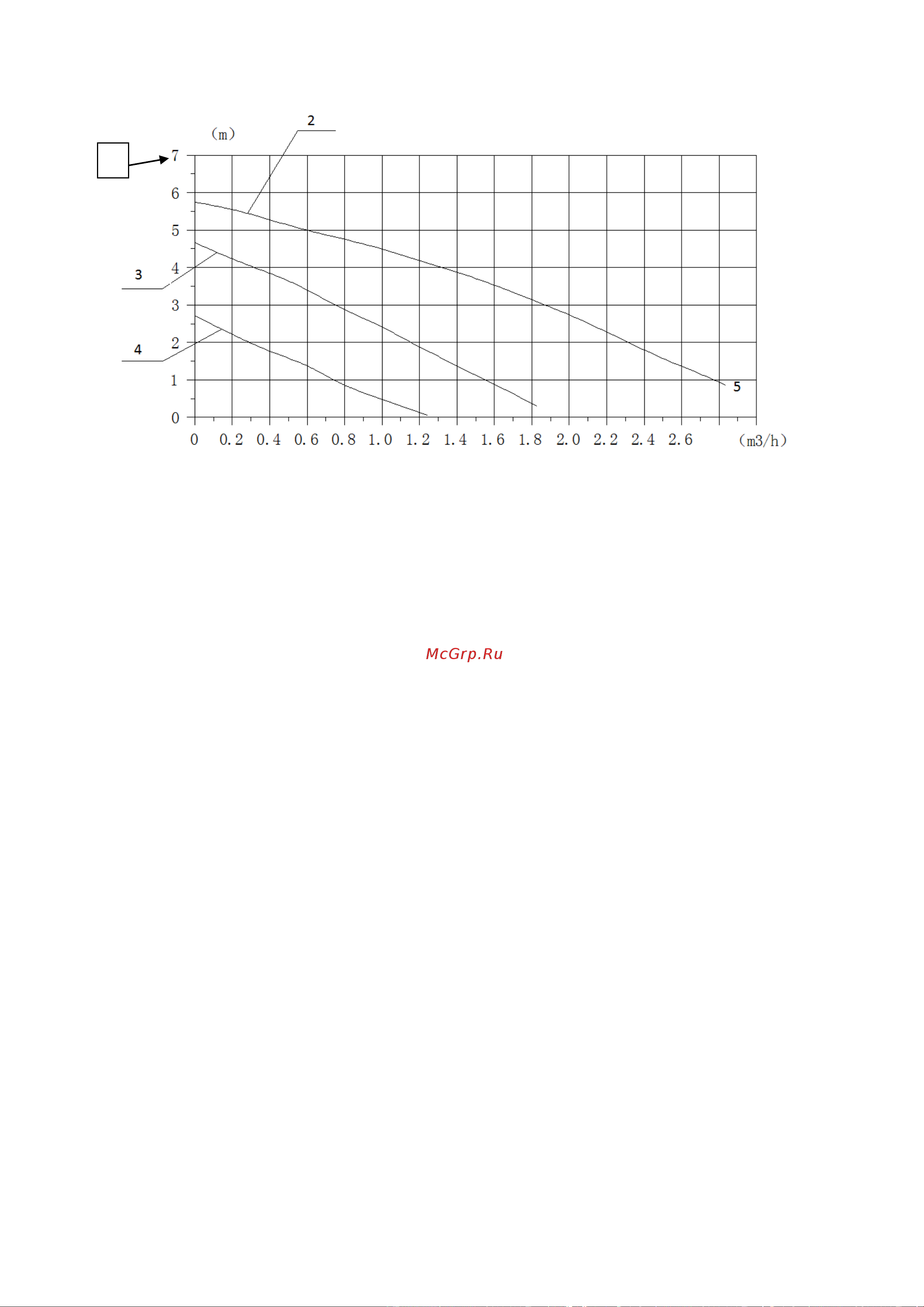

3.7 Диаграмма характеристик циркуляционного насоса (рис. 3)

Рис.3

1-высота подъема воды (м); 2-верхний уровень; 3-средний уровень; 4-низкий уровень;

5-расход потока (м

/h)

3.8 Особенности блока управления

Функциональные особенности:

 диапазон регулировки температуры:

 отопление （30-80℃）

 подогрев пола (30-60℃）

 ГВС ( 35-60℃)

 Приоритетная функция ГВС

 Функция автоматической диагностики

 Функция антиблокировки циркуляционного насоса: в режиме ожидания,

насос запускается один раз в сутки на 1 минуту. Несколько функций

обеспечения безопасности

 Функция антизамерзания: если температура теплоносителя в системе

отопления опускается ниже +8°С котел включается и при достижении

значения температуры теплоносителя +10°С выключается. Если

температура теплоносителя в системе отопления опускается ниже +5°С

котел включается и при достижении значения температуры теплоносителя

+25°С выключается.
